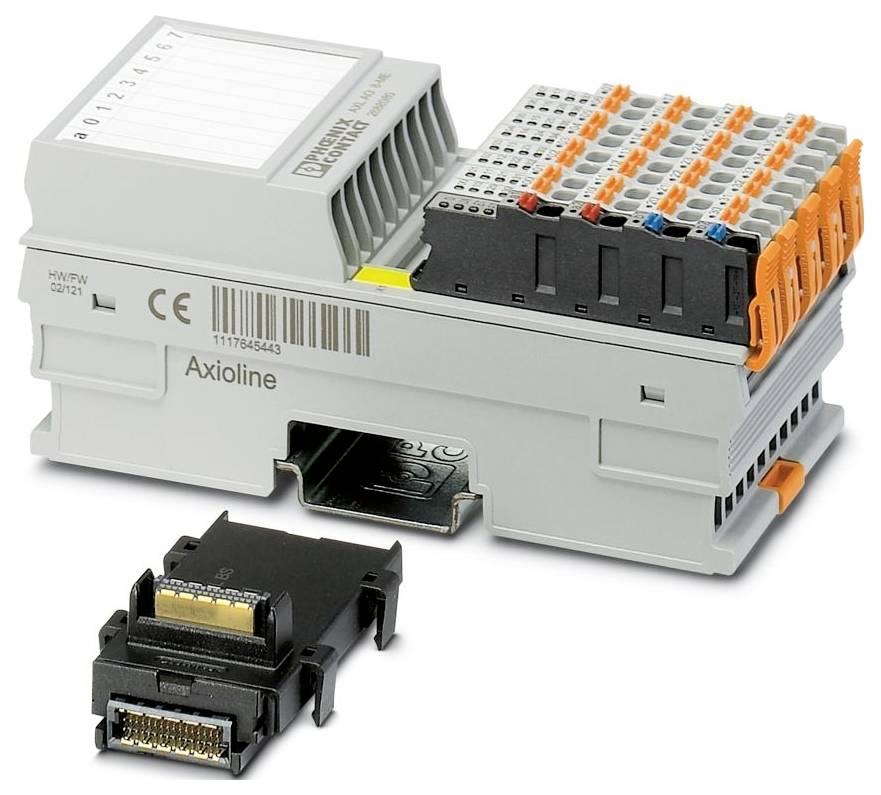

Phoenix Contact AXL F AO8 XC 1F 2701237 24 V/DC, 5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (662,60 € / kus)
662,60 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: Axioline F
- Dizajn: blokový modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 53,6 mm
- výška 126,1 mm
- Hĺbka: 54 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C (štandard); -40 °C ... 70 °C (Predĺžená, pozri kapitolu „Úspešne testované: Použitie v extrémnych podmienkach prostredia“ v technickom liste.)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie konektora: F-konektor Axioline
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná (pozor na zníženie výkonu v dôsledku teploty)
- Prenosová rýchlosť: 100 Mbps
- Maximálna strata výkonu pri nominálnych podmienkach: 6,3 W
- Trvanie testu: 21 dní
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah dodávky: vrátane modulu zbernicovej základne a F-konektorov Axioline
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 235 mA (8 prúdových kanálov, výstup 20 mA); typ. 110 mA (8 napäťových kanálov, výstup 10 V)
- Pripojenie vodiča: Pripojenie vodiča
- Teplota: 25 °C ±1 K
- Ochranné obvody: Ochrana proti prepätiu | elektronická (35 V, 0,5 s); Ochrana proti prepólovaniu | do HW 01: dióda na ochranu proti prepólovaniu; od HW 02: paralelná dióda | s externou 5 A poistkou (iba na uvedenie do prevádzky); Ochrana proti prechodovým javom | supresorová dióda
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline F: Systém a inštalácia“.
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Špeciálne vlastnosti: Variant pre extrémne podmienky
- Záťaž/Výstupný prúdový výstup: do 500 Ω
- Počet východov: 8
- Označenie výstupu: Analógové výstupy
- Výstupný signálový prúd: 0 mA ... 20 mA; 4 mA ... 20 mA;-20 mA ... 20 mA
- Výstupné signálové napätie: 0 V ... 5 V; -5 V ... 5 V; 0 V ... 10 V; -10 V ... 10 V
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Analógový: Analógový:
- Napájacie napätie: 24 V DC
- Poznámka k technológii pripojenia: tienené, krútené páry
- Prípustná dĺžka kábla: max. 250 m (referenčný typ kábla LiYCY (TP) n*2*0,5 mm²)
- Záťaž/Výstupné napätie Výstup:> 2 kΩ
- Modul: Modul
- Vstupný adresný priestor: 16 bajtov
- Výstupný adresný priestor: 16 bajtov
- Požiadavka na parametrické údaje: 26 bajtov
- Požiadavka na konfiguračné údaje: 7 bajtov
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Skúšobné napätie: Napájanie 24 V (periférie) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Dátové formáty: IB IL, S7-kompatibilný
- Miestny autobus Axioline F: Miestny autobus Axioline F
- Potenciál: Napájanie lokálnej zbernice Axioline F (UBus): Potenciál: Napájanie lokálnej zbernice Axioline F (UBus)
- Potenciál: Vstup pre analógové moduly (UA): Potenciál: Vstup pre analógové moduly (UA)
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / 24 V napájanie (periférie): 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- F-konektor Axioline: F-konektor Axioline
- Testovanie (toxický plyn): Testovanie (toxický plyn)
- Testovacia norma: ISA-71.04-2013 G3 Náročné prostredie Skupina A; IEC 60068-2-60:2015 Metóda 4
- Relatívna vlhkosť: 75 % ± 3 %
- Objemová koncentrácia H2S (sírovodíka): 50 ppb
- Objemová koncentrácia NO2 (oxid dusičitý): 1250 ppb
- Objemová koncentrácia Cl2 (chlór): 10 ppb
- Objemová koncentrácia SO2 (oxid siričitý): 300 ppb
- Čas D/A prevodu: 5 µs
- Rozlíšenie D/A prevodníka: 16 bitov
- Reprezentácia výstupnej hodnoty: 16 bitov (15 bitov + znamienko)
- Aktualizácia procesných dát: 300 µs
- Testovacie napätie: 5 V napájanie lokálnej zbernice (UBus) / Analógové výstupy: 500 V AC, 50 Hz, 1 min
- Testovacie napätie: 24 V napájanie (periférie) / Analógové výstupy: 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Analógové výstupy / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Testovacie napätie: 5 V napájanie lokálnej zbernice (UBus) / analógové výstupy: 500 V AC, 50 Hz, 1 min
- Testovacie napätie: 24 V napájanie (periférie) / analógové výstupy: 500 V AC, 50 Hz, 1 min
- Kategória výrobku
Analógový modul
- Typ
AXL F AO8 XC 1F
- Počet analógových výstupov max.
8
- Počet výstupov (max.)
8
- Počet výstupov
8 x
- Prúdový výstupný signál
0 mA ... 20 mA mA
- Max. výstupný prúd na kanál
20 mA
- Napäťový výstupný signál
0 V ... 5 V V
- Prevádzkové napätie
24 V/DC
5 V/DC
- V
126.1 mm
- Dĺžka
54 mm
- Šírka
53.6 mm
IP20
- Rozmer.
(d x š x v) 54 x 53.6 x 126.1 mm
- Pripojovacie technika
2-žilový
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
235 mA
- Číslo výrobcu
2701237
- Prevedenie
blokový modulárny
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-40 °C
- Hĺbka
52.59 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 24 V/DC, 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 24 V/DC, 5 V/DC
Popis
Axioline F, Analógový výstupný modul, Analógové výstupy: 8,0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, technika pripojenia: 2-vodičová, prenosová rýchlosť v lokálnej zbernici: 100 Mbit/s, variant pre extrémne podmienky, trieda ochrany: IP20, vrátane modulu zbernicovej zásuvky a F-konektorov Axioline
