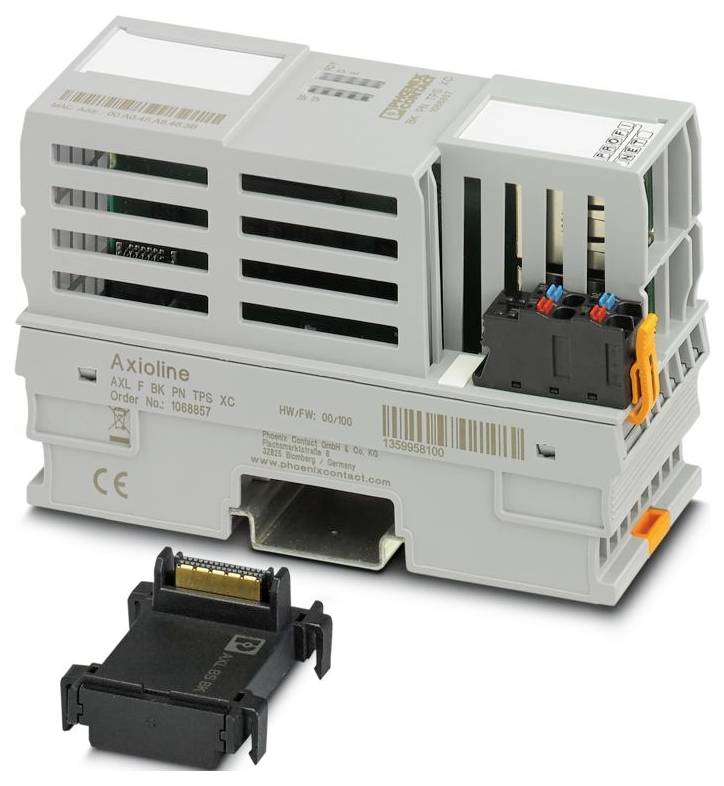

Phoenix Contact AXL F BK PN TPS XC 1068857 24 V/DC, 5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (540,65 € / kus)
540,65 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: Axioline F
- Dizajn: blokový modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 45 mm
- výška 126,93 mm
- Hĺbka: 75 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C (štandardné aplikácie schválené UL, použitie v nebezpečných priestoroch zóny 2); -40 °C ... 70 °C (Predĺžená, pozri kapitolu „Úspešne testované: Použitie v extrémnych podmienkach prostredia“ v technickom liste.)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie konektora: F-konektor Axioline
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná
- ATEX: ATEX
- IECEx: IECEx
- Prenosová rýchlosť: 100 Mbps
- Označenie: Trieda I, Zóna 2, AEx ec IIC T4; Trieda I, Oddiel 2, Skupiny A, B, C, D, T4; Ex ec IIC T4 Gc X
- UL, USA / Kanada: UL, USA / Kanada
- Maximálna strata výkonu pri nominálnych podmienkach: 6,55 W
- Trvanie testu: 21 dní
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 1
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah dodávky: vrátane modulu zbernicovej zásuvky a F-konektora Axioline
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Certifikát: , 2021122309114456
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 690 mA (2,0 A na UBus, UL = 24 V)
- Pripojenie vodiča: Pripojenie vodiča
- Teplota: 25 °C ±1 K
- Ochranné obvody: Ochrana proti prepätiu | elektronická; Ochrana proti prepólovaniu | elektronická
- UKEX: UKEX
- Podporované protokoly: PROFINET; TFTP; PTCP; LLDP; SNMP; MRP; DCP; DDI; BootP (BootP iba na vykonávanie aktualizácií firmvéru)
- Fyzika prenosu: Ethernet v krútenej dvojlinke RJ45
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline F: Systém a inštalácia“.
- Špecifikácia: Verzia 2.3
- ID zariadenia: 1000hex
- ID dodávateľa: 00B0hex
- Špeciálne vlastnosti: Variant pre extrémne podmienky
- CCC / Čína Ex: CCC / Čína Ex
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Napájacie napätie: 5 V DC (cez modul zbernicovej zásuvky)
- Funkcia zariadenia: Zariadenie PROFINET
- PROFINET: PROFINET
- Trieda zhody: Trieda zhody C
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Hranice systému: Hranice systému
- Počet podporovaných účastníkov: max. 63 (na stanicu)
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Počet pripojiteľných účastníkov miestnej autobusovej dopravy: max. 63
- Miestny autobus Axioline F: Miestny autobus Axioline F
- Potenciál: Napájanie lokálnej zbernice Axioline F (UBus): Potenciál: Napájanie lokálnej zbernice Axioline F (UBus)
- F-konektor Axioline: F-konektor Axioline
- Testovanie (toxický plyn): Testovanie (toxický plyn)
- Testovacia norma: ISA-71.04-2013 G3 Náročné prostredie Skupina A; IEC 60068-2-60:2015 Metóda 4
- Relatívna vlhkosť: 75 % ± 3 %
- Objemová koncentrácia H2S (sírovodíka): 50 ppb
- Objemová koncentrácia NO2 (oxid dusičitý): 1250 ppb
- Objemová koncentrácia Cl2 (chlór): 10 ppb
- Objemová koncentrácia SO2 (oxid siričitý): 300 ppb
- Napájanie: max. 2 A
- Skúšobné napätie: 24 V napájacie napätie logiky (UL) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Služba: Služba
- Potenciály: Vstup logického napätia UL (z UL sa generuje napájanie lokálnej zbernice Axioline F UBus): Potenciály: Vstup logického napätia UL (z UL sa generuje napájanie lokálnej zbernice Axioline F UBus)
- Skúšobné napätie: Rozhranie PROFINET 1 / Rozhranie PROFINET 2: 1500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Rozhranie PROFINET 1 / 24 V Napájacie napätie logiky (UL): 1500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Rozhranie PROFINET 1 / Funkčné uzemnenie: 1500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Rozhranie PROFINET 2 / 24 V Napájacie napätie logiky (UL): 1500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Rozhranie PROFINET 2 / Funkčné uzemnenie: 1500 V AC, 50 Hz, 1 min
- Kategória výrobku
Spojka zbernice
- Typ
AXL F BK PN TPS XC
- Pripojiteľné bežné spojky
63
- Prevádzkové napätie
24 V/DC
5 V/DC
- V
126.93 mm
- Dĺžka
75 mm
- Šírka
45 mm
IP20
- Rozmer.
(d x š x v) 75 x 45 x 126.93 mm
- Pripojovacie technika
Push-in pripojenie
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
690 mA
- Číslo výrobcu
1068857
- Prevedenie
blokový modulárny
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-40 °C
- Logické napätie U L
24 V/DC
- Hĺbka
74.25 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562566 Phoenix Contact AXL F BK PN TPS XC 1068857 24 V/DC, 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562566 Phoenix Contact AXL F BK PN TPS XC 1068857 24 V/DC, 5 V/DC
Popis
Axioline F, zbernicový väzobný člen, PROFINET, zásuvka RJ45, variant pre extrémne podmienky, prenosová rýchlosť v lokálnej zbernici: 100 Mbit/s, trieda ochrany: IP20, vrátane modulu zbernicovej zásuvky a konektora Axioline F
