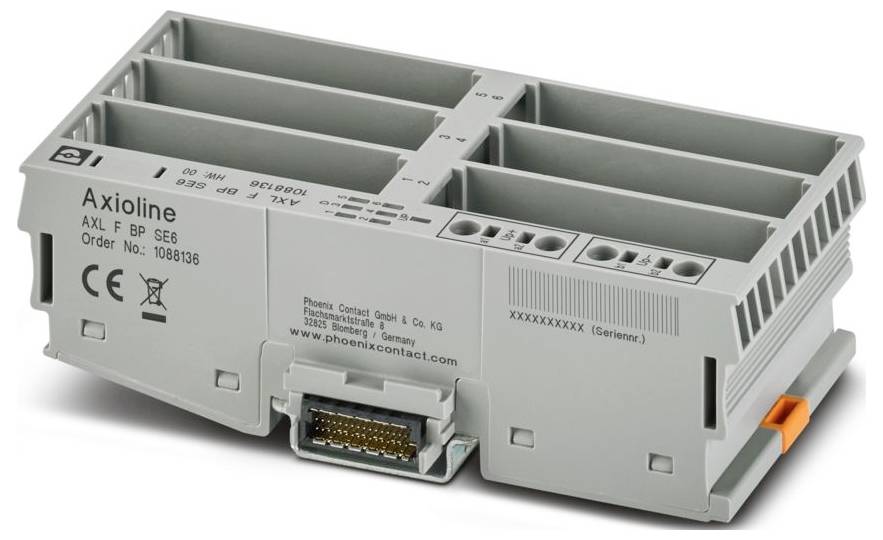

Phoenix Contact AXL F BP SE6 1088136 5 V/DC, 3.3 V/DC, 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (97,55 € / kus)
97,55 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: Axioline F
- Dizajn: blokový modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,5 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,5 mm² ... 2,5 mm²
- Prierez vodiča AWG: 20 ... 14
- Šírka: 55 mm
- výška 122,4 mm
- Hĺbka: 36,9 mm
- Celková šírka modulu: 55 mm
- Celková výška modulu: 124,6 mm
- Celková hĺbka modulu: 76,1 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Poznámka: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie pripojenia: Napájanie periférneho napájania (UP)
- Dĺžka odizolovania: 8 mm
- Montážna poloha: Montáž na stenu na horizontálnu alebo vertikálnu nosnú lištu
- Prenosová rýchlosť: 100 Mbps
- Maximálna strata výkonu pri nominálnych podmienkach: 0,85 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 6
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: min. 1,5 mA (bez zapojených inteligentných prvkov, pri menovitom napätí)
- Pripojenie vodiča: Pripojenie vodiča
- Ochranný obvod: Ochrana proti prepätiu | Odrušovacia dióda
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline F: Systém a inštalácia“.
- Špeciálne vlastnosti: 6 zásuviek pre inteligentné prvky Axioline
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Napájacie napätie: 24 V DC
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Skúšobné napätie: Napájanie 24 V (periférie) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Miestny autobus Axioline F: Miestny autobus Axioline F
- Potenciál: Napájanie lokálnej zbernice Axioline F (UBus): Potenciál: Napájanie lokálnej zbernice Axioline F (UBus)
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / 24 V napájanie (periférie): 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: 5 V napájanie lokálnej zbernice (UBus) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Rozhranie inteligentných prvkov: Rozhranie inteligentných prvkov
- Potenciál: Napájanie logiky pre inteligentné prvky (USE): Potenciál: Napájanie logiky pre inteligentné prvky (USE)
- Potenciál: Napájanie periférneho napájania (UP): Potenciál: Napájanie periférneho napájania (UP)
- Napájanie periférneho zdroja (UP): Napájanie periférneho zdroja (UP)
- Kategória výrobku
Nosič modulov
- Min. prevádzkové napätie
19.2 V/DC
- Prevádzkové napätie
19.2 V/DC (min)
- Prevádzkové napätie
5 V/DC
3.3 V/DC
24 V/DC
- V
122.4 mm
- Dĺžka
36.9 mm
- Šírka
55 mm
IP20
- Rozmer.
(d x š x v) 36.9 x 55 x 122.4 mm
- Číslo výrobcu
1088136
- Typ
AXL F BP SE6
- Prevedenie
blokový modulárny
- Spôsob montáže
montážne lišty
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563463 Phoenix Contact AXL F BP SE6 1088136 5 V/DC, 3.3 V/DC, 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563463 Phoenix Contact AXL F BP SE6 1088136 5 V/DC, 3.3 V/DC, 24 V/DC
Popis
Axioline F, zadná doska, 6 slotov pre Axioline Smart Elements, prenosová rýchlosť lokálnej zbernice: 100 Mbit/s, trieda ochrany: IP20
