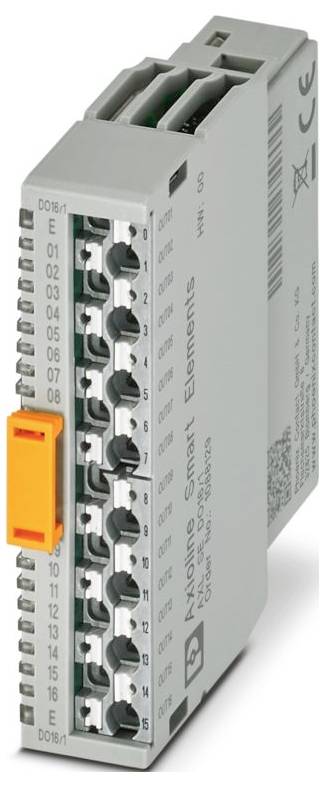

Phoenix Contact AXL SE DO16/1 1088129 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (81,29 € / kus)
81,29 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: Axioline Smart Elements
- Dizajn: modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 14,9 mm
- výška 62,2 mm
- Hĺbka: 62 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: Zásuvná montáž (slot Smart Element)
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie pripojenia: Periférne
- Dĺžka odizolovania: 8 mm
- Montážna poloha: Pozrite si systém, do ktorého inštalujete inteligentný prvok.
- Prenosová rýchlosť: Pozrite si systém, v ktorom používate inteligentný prvok.
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm²
- Maximálna strata výkonu pri nominálnych podmienkach: 1,2 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Výstupné napätie: 24 V
- Počet rozhraní: 1
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: min. 40 mA (bez pripojených periférií)
- Menovité výstupné napätie: 24 V DC
- Pripojenie vodiča: Pripojenie vodiča
- Ochranné obvody: Ochrana proti prepätiu | Pozrite si systém, v ktorom používate inteligentný prvok; Ochrana proti prepólovaniu | Paralelná dióda
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Upozornenie týkajúce sa typu pripojenia: Informácie o prierezoch vodičov nájdete v návode na obsluhu „Axioline Smart Elements“. Pri malom priereze vodiča a vysokom prúde môže byť teplota svoriek až o 45 K vyššia ako teplota okolia. Pri výbere káblov dodržiavajte ich prípustnú prevádzkovú teplotu podľa IEC alebo UL.
- Počet východov: 16
- Označenie výstupu: Digitálne výstupy
- Digitálne:: Digitálne:
- Napájacie napätie: 24 V DC (cez konektor na okraji karty)
- Výstupné napätie vo vypnutom stave: max. 1 V
- Induktívne medzné napätie: -32,8 V DC ... -15 V DC
- Modul: Modul
- ID kód (hex): žiadny
- Kanál procesných dát: 16 bitov
- Vstupný adresný priestor: 0 bajtov
- Výstupný adresný priestor: 2 bajty
- Požiadavka na parametrické údaje: 9 bajtov
- Požiadavka na konfiguračné údaje: 6 bajtov
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Skúšobné napätie: Napájanie 24 V (periférie) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Menovitá indukčná záťaž: 12 VA (1,2 H, 48 Ω, pri menovitom napätí)
- Menovitý výkon žiaroviek: 12 W (pri menovitom napätí)
- Menovitý odporový zaťažovací výkon: 12 W (48 Ω, pri menovitom napätí)
- Odolnosť voči spätnému napätiu voči krátkym impulzom: podmienečne odolná voči spätnému napätiu do 0,5 A po dobu 1 s
- Správanie v prípade indukčného preťaženia: Výstup sa môže zničiť
- Nadprúdová ochrana: min. 0,7 A
- Maximálny výstupný prúd na modul: max. 6 A (Uistite sa, že maximálny povolený prúd 6 A nie je prekročený!)
- Minimálna záťaž: 10 kΩ
- Výstupný prúd vo vypnutom stave: max. 300 µA
- Spínacia frekvencia: max. 1200 za sekundu (s odporovou záťažou, minimálny zaťažovací prúd 50 mA); max. 1 za sekundu (pri menovitej indukčnej záťaži); max. 16 za sekundu (pri menovitom zaťažení žiarovky)
- Správanie pri preťažení: Vypnutie s automatickým reštartom
- Oneskorenie signálu: max. 100 µs (pri zapnutí); max. 100 µs (pri vypínaní, s minimálnym zaťažovacím prúdom 50 mA)
- Výstupný prúd počas zemného spojenia vo vypnutom stave:< 1 mA
- Rozhranie inteligentných prvkov: Rozhranie inteligentných prvkov
- Potenciál: Napájanie logiky pre inteligentné prvky (USE): Potenciál: Napájanie logiky pre inteligentné prvky (USE)
- Čas začiatku prevádzkyschopnosti:< 500 ms
- Potenciál: Periférna starostlivosť (UP): Potenciál: Periférna starostlivosť (UP)
- Testovacie napätie: Napájanie logiky / napájanie 24 V (periférie): 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Napájanie logiky / funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Periféria: Periféria
- Kategória výrobku
Digitálny modul
- Typ
AXL SE DO16/1
- Počet výstupov (max.)
16
- Počet výstupov
16 x
- Max. výstupný prúd na kanál
500 mA
- Napäťový výstupný signál
24 V
- Prevádzkové napätie
24 V/DC
- V
62.2 mm
- Dĺžka
62 mm
- Šírka
14.9 mm
IP20
- Rozmer.
(d x š x v) 62 x 14.9 x 62.2 mm
- Pripojovacie technika
1 vodič
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
6 A
- Číslo výrobcu
1088129
- Prevedenie
modulárny
- Spôsob montáže
Montáž pomocou zásuvného modulu (slot Smart Element)
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-25 °C
- Hĺbka
62 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563374 Phoenix Contact AXL SE DO16/1 1088129 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563374 Phoenix Contact AXL SE DO16/1 1088129 24 V/DC
Popis
Axioline Smart Elements, digitálny výstupný modul, digitálne výstupy: 16, 24 V DC, 500 mA, technika pripojenia: 1-vodičová, trieda ochrany: IP20
