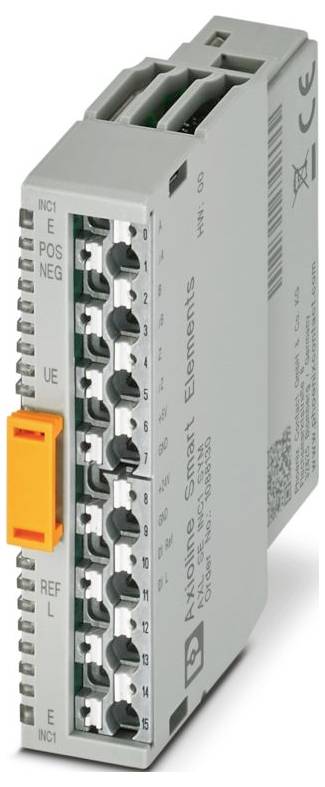

Phoenix Contact AXL SE INC1 SYM 1088130 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (186,98 € / kus)
186,98 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktfamilie: Axioline Smart Elements
- Bauform: modular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 14,9 mm
- výška 62,2 mm
- Tiefe: 62 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Ochranný druh IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Steckmontage (Smart Element-Steckplatz)
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Peripherie
- Abisolierlänge: 8 mm
- Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
- Übertragungsgeschwindigkeit: Siehe System, in dem Sie das Smart Element einsetzen.
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Maximale Verlustleistung bei Nennbedingung: 1,8 W
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 1
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Leitungslänge: max. 30 m (geschirmte Leitung)
- Stromaufnahme: min. 11 mA (ohne angeschlossene Peripherie)
- Nennausgangsspannung: 24 V DC
- Leiteranschluss: Leiteranschluss
- Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | Verpolschutzdiode
- Benennung: Symmetrische Inkrementalgeber
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".
- Eingangsfrequenz: max. 1 MHz
- Benennung Eingang: Inkrementalgebereingang
- Beschreibung des Eingangs: EN 61131-2, Typ 3
- Anzahl der Eingänge: 1 (A, /A, B, /B, Z, /Z)
- Gleichtakt-Spannungsbereich Signal - Ground: -20 V DC ... 20 V DC
- Digital:: Digital:
- Eingangsspannungsbereich "0"-Signal: -3 V DC ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
- Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
- Anzahl: 1 (A, /A, B, /B, Z, /Z)
- Modul: Modul
- ID-Code (hex): none
- Prozessdatenkanal: 80 Bit
- Eingabeadressraum: 10 Byte
- Ausgabeadressraum: 10 Byte
- Bedarf an Parameterdaten: 19 Byte
- Bedarf an Konfigurationsdaten: 7 Byte
- Nenneingangsspannung UIN: 24 V DC
- Nenneingangsstrom bei UIN: 3 mA
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Geber: Geber
- Gebersignale: symmetrische Geber gemäß EIA-422
- Spannungsbereich: 19,2 V DC ... 30 V DC
- Strombelastbarkeit: max. 500 mA
- Spannungspegel der Signale: Differenzsignal (Signal-invertiertes Signal), gemäß EIA-422
- Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Smart Element-Interface: Smart Element-Interface
- Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
- Startzeit bis zur Betriebsbereitschaft: < 500 ms
- Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
- Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
- Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
- Peripherie: Peripherie
- Kategória výrobku
Funktionsmodul
- Typ
AXL SE INC1 SYM
- Počet digitálnych vstupov max.
2
- Maximálny počet vstupov
3
- Počet vstupov
1 x
- Napäťový výstupný signál
24 V
- Prevádzkové napätie
24 V/DC
- V
62.2 mm
- Dĺžka
62 mm
- Šírka
14.9 mm
IP20
- Rozmer.
(d x š x v) 62 x 14.9 x 62.2 mm
- Pripojovacie technika
1 vodič
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
700 mA
- Číslo výrobcu
1088130
- Prevedenie
modular
- Spôsob montáže
Steckmontage (Smart Element-Steckplatz)
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-25 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563410 Phoenix Contact AXL SE INC1 SYM 1088130 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563410 Phoenix Contact AXL SE INC1 SYM 1088130 24 V/DC
Popis
Axioline Smart Elements, Positionserfassungsmodul, Inkrementalgebereingang: 1, symmetrische Geber gemäß EIA-422, Digitale Eingänge: 2, 24 V DC, Schutzart: IP20
