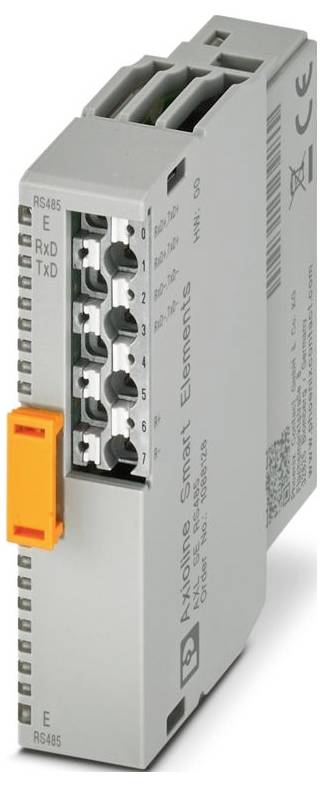

Phoenix Contact AXL SE RS485 1088128 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (199,18 € / kus)
199,18 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktfamilie: Axioline Smart Elements
- Bauform: modular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 14,9 mm
- výška 62,2 mm
- Tiefe: 62 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Ochranný druh IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Steckmontage (Smart Element-Steckplatz)
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Peripherie
- Abisolierlänge: 8 mm
- Einbaulage: Siehe System, in dem Sie das Smart Element einsetzen.
- Übertragungsgeschwindigkeit: 1200 Bit/s ... 230400 Bit/s (parametrierbar)
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Maximale Verlustleistung bei Nennbedingung: 0,7 W
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 1
- RS-485: RS-485
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: min. 6 mA (ohne angeschlossene Peripherie)
- Leiteranschluss: Leiteranschluss
- Schutzbeschaltung: Überspannungsschutz | Siehe System, in dem Sie das Smart Element einsetzen.;Verpolschutz | Verpolschutzdiode
- Übertragungsphysik: Kupfer
- Abschlusswiderstand: 120 Ω (aktiv, integriert)
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline Smart Elements".
- Besondere Eigenschaften: Prozessdatenbreite: 20 Byte;Transparentprotokoll
- Versorgungsspannung: 24 V DC (über Card-Edge-Steckverbinder)
- Datenbits: 7 oder 8
- Modul: Modul
- ID-Code (hex): none
- Prozessdatenkanal: 160 Bit
- Eingabeadressraum: 20 Byte
- Ausgabeadressraum: 20 Byte
- Bedarf an Parameterdaten: 10 Byte
- Bedarf an Konfigurationsdaten: 7 Byte
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Stoppbits: 1 oder 2
- Eingangspuffer: 4 kByte
- Ausgangspuffer: 1 kByte
- Smart Element-Interface: Smart Element-Interface
- Potenziale: Logikversorgung der Smart Elements (USE): Potenziale: Logikversorgung der Smart Elements (USE)
- Startzeit bis zur Betriebsbereitschaft: < 500 ms
- Potenziale: Peripherieversorgung (UP): Potenziale: Peripherieversorgung (UP)
- Prüfspannung: Versorgung Logik / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
- Prüfspannung: Versorgung Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
- Peripherie: Peripherie
- Prüfspannung: Versorgung Logik / RS-485-Schnittstelle: 500 V AC, 50 Hz, 1 min
- Prüfspannung: 24-V-Versorgung (Peripherie) / RS-485-Schnittstelle: 500 V AC, 50 Hz, 1 min
- Prüfspannung: RS-485-Schnittstelle / Funktionserde: 500 V AC, 50 Hz, 1 min
- Kategória výrobku
Kommunikationsmodul
- Typ
AXL SE RS485
- Prevádzkové napätie
24 V/DC
- V
62.2 mm
- Dĺžka
62 mm
- Šírka
14.9 mm
IP20
- Rozmer.
(d x š x v) 62 x 14.9 x 62.2 mm
- Pripojovacie technika
Push-in pripojenie
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
10 mA
- Číslo výrobcu
1088128
- Prevedenie
modular
- Spôsob montáže
Steckmontage (Smart Element-Steckplatz)
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-25 °C
- Hĺbka
62 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563362 Phoenix Contact AXL SE RS485 1088128 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563362 Phoenix Contact AXL SE RS485 1088128 24 V/DC
Popis
Axioline Smart Elements, Kommunikationsmodul, Schnittstelle RS-485: 1, Prozessdatenbreite: 20 Byte, Transparentprotokoll, Schutzart: IP20
