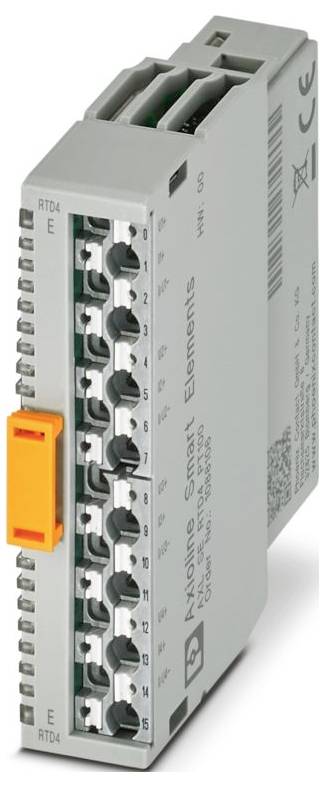

Phoenix Contact AXL SE RTD4 PT100 1088106 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (199,18 € / kus)
199,18 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: Axioline Smart Elements
- Dizajn: modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,25 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 14,9 mm
- výška 62,2 mm
- Hĺbka: 62 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: Zásuvná montáž (slot Smart Element)
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1)
- Stupeň znečistenia: 2 (EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie pripojenia: Periférne
- Dĺžka odizolovania: 8 mm
- Montážna poloha: Pozrite si systém, do ktorého inštalujete inteligentný prvok.
- Prenosová rýchlosť: Pozrite si systém, v ktorom používate inteligentný prvok.
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm²
- Maximálna strata výkonu pri nominálnych podmienkach: 0,4 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 1
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: min. 5 mA (bez pripojených periférií)
- Pripojenie vodiča: Pripojenie vodiča
- Ochranné obvody: Ochrana proti prepätiu | Pozrite si systém, v ktorom používate inteligentný prvok; Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu
- Použitie: Detekcia teplotných senzorov Pt100
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Poznámka k typu pripojenia: Informácie o prierezoch vodičov nájdete v používateľskej príručke „Axioline Smart Elements“.
- Označenie vstupov: Analógové vstupy RTD
- Popis vstupu: Vstupy pre odporové teplotné senzory
- Počet vstupov: 4 (Pt 100)
- Analógový: Analógový:
- Napájacie napätie: 24 V DC (cez konektor na okraji karty)
- Poznámka týkajúca sa techniky pripojenia: Je možné pripojiť tienené 2-, 3- a 4-vodičové senzory.
- Rozlíšenie A/D prevodníka: 16 bitov
- Použiteľné typy senzorov (RTD): Pt 100 (IEC 60751/EN 60751)
- Modul: Modul
- ID kód (hex): žiadny
- Kanál procesných dát: 64 bitov
- Vstupný adresný priestor: 8 bajtov
- Výstupný adresný priestor: 0 bajtov
- Požiadavka na parametrické údaje: 24 bajtov
- Požiadavka na konfiguračné údaje: 6 bajtov
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Reprezentácia nameranej hodnoty: 16 bitov (15 bitov + znamienko)
- Skúšobné napätie: Napájanie 24 V (periférie) / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Formáty údajov: Štandardizované zobrazenie
- Relatívna tolerancia: typ. 0,05 % (merací rozsah -200 °C ... 400 °C, na základe kladnej koncovej hodnoty rozsahu 850 °C); max. 0,1 % (merací rozsah -200 °C ... 400 °C, na základe kladnej koncovej hodnoty rozsahu 850 °C); typ. 0,1 % (merací rozsah -200 °C ... 850 °C, na základe kladnej koncovej hodnoty rozsahu 850 °C); max. 0,2 % (merací rozsah -200 °C ... 850 °C, na základe kladnej hodnoty koncového rozsahu 850 °C)
- Absolútna tolerancia: špecifikácie tolerancií nájdete v tabuľkách
- Aktualizácia procesných dát: typicky 1 ms
- Rozhranie inteligentných prvkov: Rozhranie inteligentných prvkov
- Potenciál: Napájanie logiky pre inteligentné prvky (USE): Potenciál: Napájanie logiky pre inteligentné prvky (USE)
- Čas začiatku prevádzkyschopnosti:< 1000 ms
- Potenciál: Periférna starostlivosť (UP): Potenciál: Periférna starostlivosť (UP)
- Testovacie napätie: Napájanie logiky / napájanie 24 V (periférie): 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Napájanie logiky / funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Periféria: Periféria
- Menovitá hodnota prúdových zdrojov: 1 mA (pulzný prúd, táto hodnota platí počas fázy vzorkovania)
- Kategória výrobku
Teplotný modul
- Typ
AXL SE RTD4 PT100
- Počet analógových vstupov
4
- Počet analógových výstupov max.
0
- Maximálny počet vstupov
4
- Počet výstupov (max.)
0
- Počet vstupov
4 x
- Počet výstupov
0 x
- Prevádzkové napätie
24 V/DC
- V
62.2 mm
- Dĺžka
62 mm
- Šírka
14.9 mm
IP20
- Rozmer.
(d x š x v) 62 x 14.9 x 62.2 mm
- Pripojovacie technika
3 vodiče
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
12 mA
- Číslo výrobcu
1088106
- Prevedenie
modulárny
- Spôsob montáže
Montáž pomocou zásuvného modulu (slot Smart Element)
- Reakčná doba tS
1 ms
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-25 °C
- Hĺbka
62 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 24 V/DC
Popis
Axioline Smart Elements, modul snímania teploty, snímanie teplotných senzorov Pt 100, analógové vstupy RTD: 4 (Pt 100), technika pripojenia: 3-vodičová, trieda ochrany: IP20
