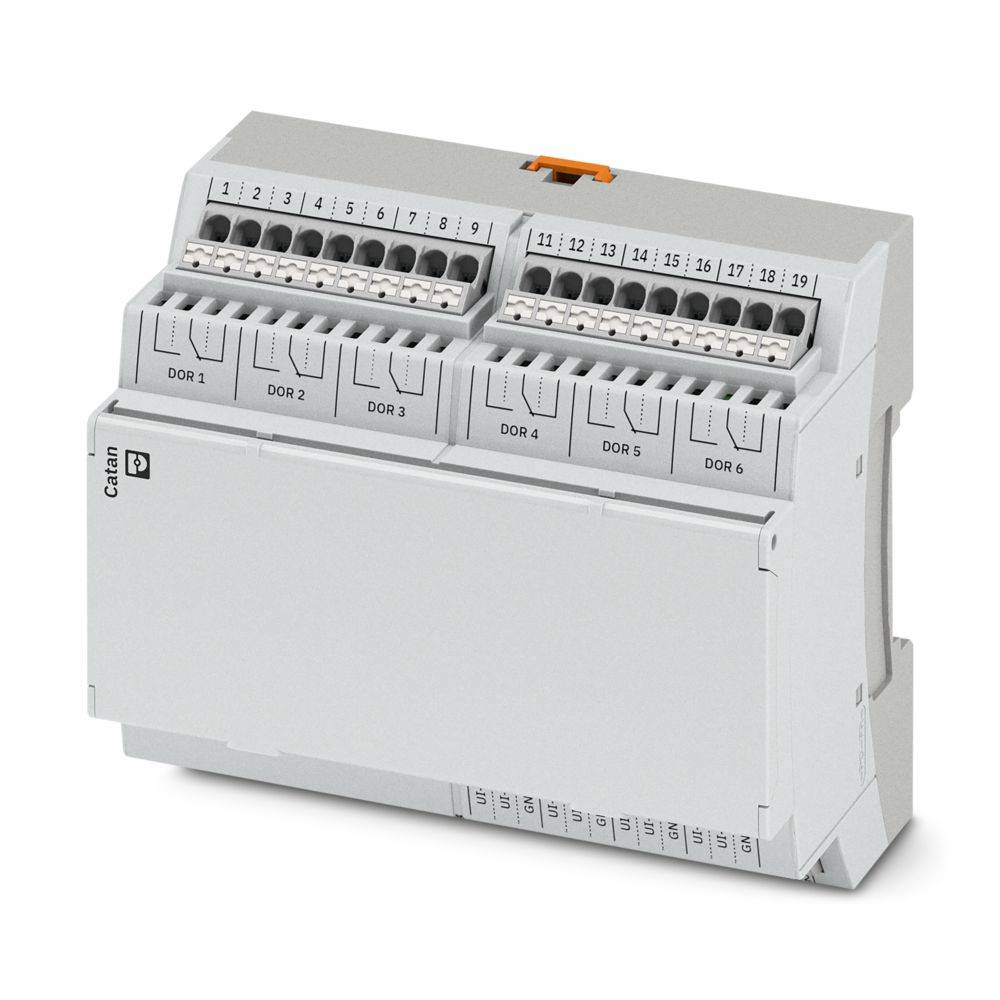

Phoenix Contact CATAN DOR6 UI8 1371364 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (421,95 € / kus)
421,95 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Produktová skupina: Catan
- Typ pripojenia: USB 2.0 Full speed, zásuvka typu C
- Prierez flexibilného vodiča: 0,5 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm² (pripojenie vodiča s otvorenou svorkou); 0,34 mm² ... 1,5 mm² (zásuvné pripojenie)
- Prierez vodiča AWG: 24 ... 16
- Šírka: 89,7 mm
- výška 68 mm
- Modulová jednotka: 6 TE (kryt montážnej lišty podľa DIN 43871)
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -5 °C ... 50 °C (do 3000 m nad morom)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu (podľa DIN EN 60715)
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II (IEC 60664-1, EN 60664-1)
- Stupeň znečistenia: 2 (IEC 60664-1, EN 60664-1)
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Označenie pripojenia: Pripojenia 1 ... 19 (Štafeta)
- Dĺžka odizolovania: 10 mm
- Montážna poloha: horizontálna
- Dĺžka: 107,6 mm
- Prenosová rýchlosť: max. 12 Mbit/s
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm²
- Počet rozhraní: 1
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Miesto použitia: Použitie v interiéri
- Dĺžka prenosu: max. 350 m (medzi dvoma účastníkmi)
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Menovitý prierez: 1,5 mm²
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 250 mA; 100 mA (bez externej záťaže); 150 mA (s displejom)
- Ochranné obvody: Ochrana pred prepätím
- Spínacie napätie: max. 250 V
- Označenie: Dodávka
- Tlak vzduchu (skladovanie/preprava): 58 kPa ... 106 kPa (do 4500 m nad morom)
- Poznámka týkajúca sa typu pripojenia: Jednopárový Ethernet (SPE) 10BASE-T1L, tienený
- Vstupný prúd: 2 mA
- Vstupná frekvencia: max. 20 Hz (signál je odrušený)
- Maximálny trvalý prúd: 16 A (odporová záťaž)
- Mechanická životnosť: 106 spínacích cyklov
- Počet výstupov: 6 (prepínače)
- Spínací výkon: max. 4000 VA
- Označenie vstupu: Vstupy merača
- Vstupný signálový prúd: 0 mA ... 20 mA; 4 mA ... 20 mA
- Popis vstupu: Otvorený/zatvorený kontakt
- Vstupné signálové napätie: 0 V ... 10 V
- Rozsah vstupného napätia signálu "0": -3 V DC ... 5 V DC (Otvorený vstup vždy poskytuje signál 0.)
- Rozsah vstupného napätia signálu "1": 11 V DC ... 30 V DC
- Napájacie napätie: 24 V DC
- Vstupný odpor napäťového vstupu:> 5 MΩ
- Rozlíšenie (prúd): 0,01 mA
- Rozlíšenie (napätie): 1 mV
- Menovité vstupné napätie UIN: 24 V DC
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Miesto inštalácie: Podružný rozvádzač; rozvádzacia skrinka
- Dodávka:: Dodávka:
- Relatívna tolerancia: max. 1 % (pre rezistory)> 200 Ω)
- Absolútna tolerancia: max. 0,5 K (max. dĺžka kábla 30 m)
- Rozlíšenie: 1 impulz
- Rozmery bez pripojeného displeja: Rozmery bez pripojeného displeja
- Rozmery s pripojeným displejom: Rozmery s pripojeným displejom
- Rozširujúca zbernica (prepojovacia zbernica): Rozširujúca zbernica (prepojovacia zbernica)
- Pripojenie pre ovládací panel Catan: Pripojenie pre ovládací panel Catan
- Analógový: Univerzálny vstup: Analógový: Univerzálny vstup
- Absolútna tolerancia (mA): max. 0,05 mA (Meranie vyžaduje externý paralelný rezistor 68 Ω.)
- Tolerancia, absolútna (V): max. 3 mV
- Použiteľný typ snímača (RTD): Ni 1000; LG-Ni 1000
- Teplotný rozsah: -30 °C ... 150 °C (NTC 10k); -15 °C ... 150 °C (NTC 20k)
- Rozlíšenie teploty: 0,1 K
- Použiteľný typ snímača (TC): NTC 10k; NTC 20k; NTC 10k Pre
- Rozsah odporu: 0 Ω ... 180 kΩ
- Rozlíšenie (odpor): 0,1 Ω
- Digitálny: Univerzálny vstup: Digitálny: Univerzálny vstup
- Poznámka týkajúca sa vstupu: Pripojte kontakt k zemi.
- Rozsah vstupného odporu:> 15 kΩ
- Počítadlo: Univerzálny vstup: Počítadlo: Univerzálny vstup
- Relé: Relé
- Testovacie napätie: Rozširujúca zbernica / logika: 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Logika / Funkčné uzemnenie: 500 V AC, 50 Hz, 1 min
- Skúšobné napätie: Reléový kontakt / logika: 4 kV AC, 50 Hz, 1 min
- Skúšobné napätie: Kontakt relé / funkčné uzemnenie: 4 kV AC, 50 Hz, 1 min
- Skúšobné napätie: Reléový kontakt / Reléový kontakt (otvorený kontakt): 1 kV, 50 Hz, 1 min
- Pripojenia 1 ... 19 (Relé): Pripojenia 1 ... 19 (Štafeta)
- Pripojenia 31 ... 62 (Napájanie, Prepojovacia zbernica, Univerzálne vstupy): Pripojenia 31 ... 62 (Napájanie, prepojovacia zbernica, univerzálne vstupy)
- Kategória výrobku
Reléový modul
- Typ
CATAN DOR6 UI8
- Počet výstupov (max.)
6
- Prevádzkové napätie
24 V/DC
- V
60.7 mm
- Dĺžka
107.6 mm
- Šírka
89.7 mm
IP20
- Rozmer.
(d x š x v) 107.6 x 89.7 x 60.7 mm
- Pripojenie
Push-in pripojenie
- Max. odber prúdu
250 mA
- Číslo výrobcu
1371364
- Spôsob montáže
montážne lišty
- Hĺbka
60.7 mm
107.6 mm
91 mm
60.7 mm
NIE
0
0
0-0 ms
DC
0
0
0
0
0
1
0
0
NIE
DC
NIE
None
Other
NIE
None
None
ÁNO
ÁNO
NIE
NIE
IP20
0
0
NIE
NIE
NIE
NIE
NIE
NIE
None
-3-5 V
NIE
NIE
NIE
NIE
NIE
None
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 24 V/DC
Popis
Catan, Analógové prúdové vstupy: 0 mA ... 20 mA, 4 mA ... 20 mA, Analógové teplotné vstupy: , Analógové teplotné vstupy: , Trieda ochrany: IP20
