Phoenix Contact CBM E8 24DC/0.5-10A NO-R istič 1 spínací 1 ks

Sivé elektronické zariadenie s viacerými portami a tlačidlami na prednej strane. Text a symboly na boku.

Ilustračný obrázok

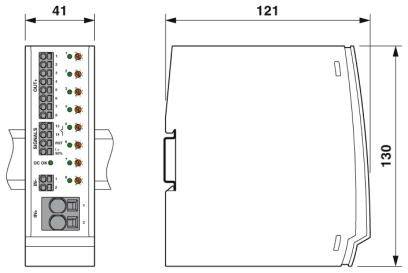

Technický výkres elektrickej komponenty s rozmermi: šírka 41 mm, dĺžka 121 mm, výška 130 mm. Zobrazený predný a bočný pohľad.

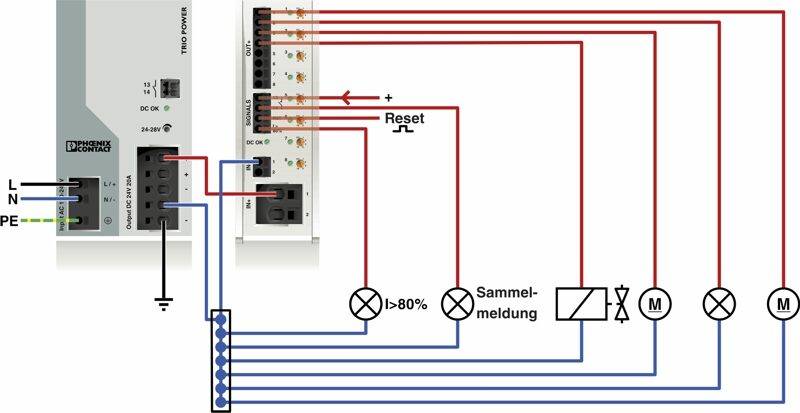

'Schéma zapojenia zobrazuje elektrickú kabeláž systému ochrany pred preťažením so súčasťami ako napájací zdroj, relé a motor.'

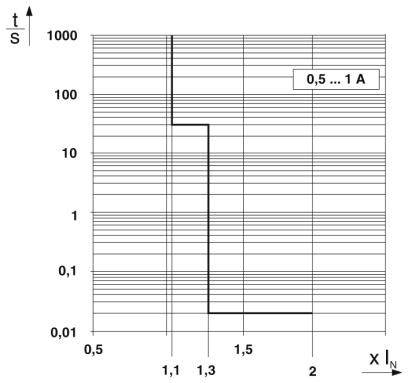

Diagram znázorňuje logaritmické grafické zobrazenie, ktoré vyjadruje vzťah medzi dobou priepustnosti 't/S' a multiplikátorom 'X/N' pre rozsah prúdu od 0,5 do 1 A.

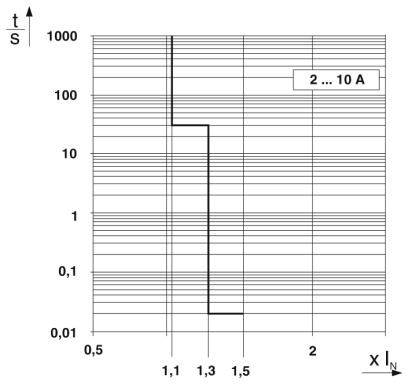

Graf znázorňuje časovo-prúdovú charakteristiku poistky. Na ose y je čas v sekundách, na ose x je prúdový faktor.

1/5

Ilustračný obrázok

Kategória výrobku

istič

Prevedenie

Elektronický istič zariadenia

Pripojenie

pružinové pripojenie

Typ kontaktu

1 spínací

Farba

svetlo sivá

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (243,09 € / kus)

243,09 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V-0
Typ montáže: DIN lišta: 35 mm
Počet pólov: 1
Trieda ochrany: III
Prevedenie: Jednodielny modul montážnej lišty
Typ poistky: elektronická
Menovité impulzné napätie: 0,5 kV
Prevádzkové napätie: 18 V DC ... 30 V DC
Menovité napätie: 24 V DC
Menovitý prúd IN: max. 80 A DC (s dvojitým napájaním IN + s najmenej 2 x 6 mm²)
Zabezpečovací prvok: 15 A DC (na výstupný kanál)
Účinnosť:>99%
Pokojový prúd I0: typ. 50 mA
Strata výkonu: 1,2 W (nečinnosť)
Čakacia doba po vypnutí kanála: 10 s (v prípade preťaženia / skratu)
Zníženie teploty: 40 A DC (pri 70 ° C (65 ° C pre UL 2367))
Typ spúšte: E (elektronický)
Požadovaná záložná poistka: nevyžaduje sa, integrovaný prvok bezpečný proti poruchám
Dielektrická pevnosť: max. 30 V DC (záťažový obvod)
Časový obvod zaťaženia pri vypnutí: 0,02 s (>1,3 x IN)
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez drôtu AWG: 24 ... 12
Prierez vodiča, flexibilný, s koncovým puzdrom s plastovým puzdrom: 1,5 mm² ... 0.25 mm²
Prierez vodiča, flexibilný s koncovým puzdrom bez plastového puzdra: 0,25 mm² ... 2,5 mm²
Prevádzkové napätie DC: 0 V DC ... 30 V DC
Prevádzkový prúd DC: 1 mA DC ... 100 mA DC

Kategória výrobku: istič

Prevedenie: Elektronický istič zariadenia

Pripojenie: pružinové pripojenie

Typ kontaktu: 1 spínací

Farba: svetlo sivá

Min. teplota: +70 °C

Max. teplota: -25 °C

: IP20

Dĺžka: 121 mm

Šírka: 41 mm

V: 130 mm

Obsah: 1 ks

Typ: CBM E8 24DC/0.5-10A NO-R

Rozmer.: (d x š x v) 121 x 41 x 130 mm

Menovitý prúd: 80 A

Vstupné napätie (offset): 24 V/DC

Pólov: 1

Hmotnosť: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2141027 Phoenix Contact CBM E8 24DC/0.5-10A NO-R istič 1 spínací 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141027 Phoenix Contact CBM E8 24DC/0.5-10A NO-R istič 1 spínací 1 ks

Popis

Na ochranu pred poklesmi napätia v dôsledku preťaženia a skratu. Jemné prúdové hodnotenia od 0,5 A ... 10 A. Prívod je možný až do 80 A.
