Phoenix Contact CBMC E4 24DC/1-10A NO istič 1 spínací 1 ks

Sivé, obdĺžnikové elektrické zariadenie s sériovými pripojovacími svorkami a rozsahom prúdu 1-10 A na prednej strane.

Ilustračný obrázok

Elektronické zariadenie so štyrmi zelenými indikátormi vľavo a očíslovanými konektormi vpravo. Označené ako 'OUT+' a 'CBMC'.

Elektronický ochranný spínač s LED indikátormi pre rôzne kanály. Veľkosť 36 mm šírky.

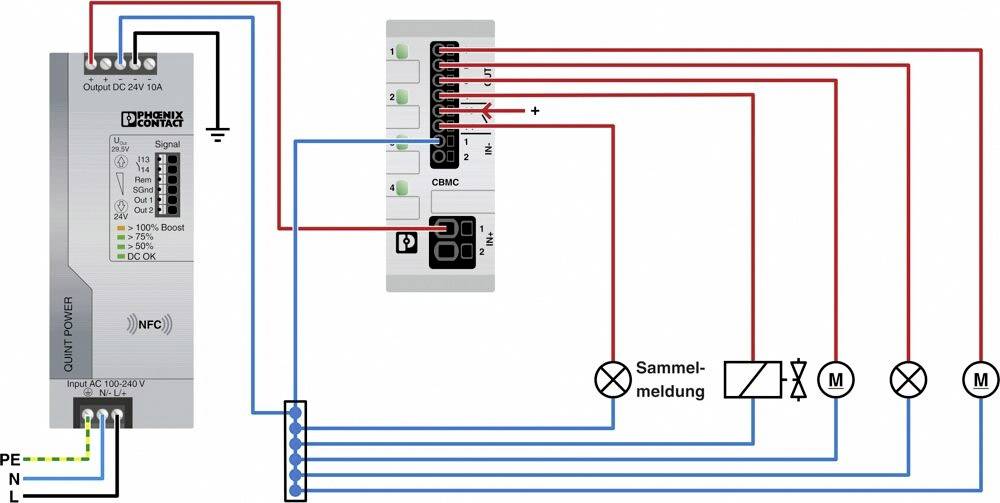

Schéma zapojenia pre pripojenie napájacieho zdroja k rozvádzaču. Znázorňuje zapojenie signálnych svetiel a motorov. Popisy: PE, N, L.

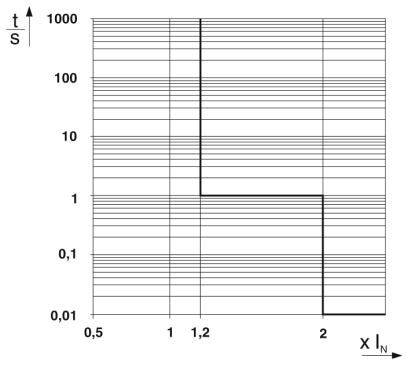

'Logaritmické grafické znázornenie s X-osou: X In a Y-osou: t/S. Zobrazuje schodovitý priebeh s krokmi v hodnotách 1, 2 a 2.'

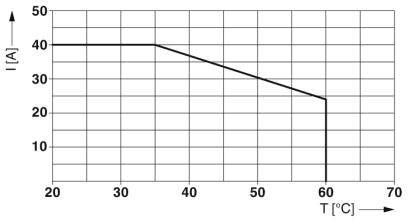

Graf znázorňuje prúd (I) v ampéroch na ose Y a teplotu (T) v stupňoch Celzia na ose X. Prúd klesá z 40 A pri 40°C na 20 A pri 60°C.

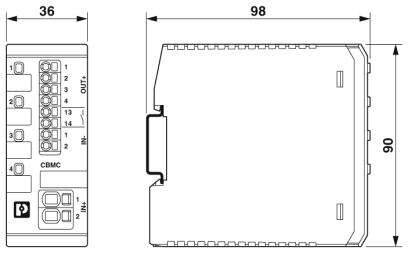

Technický výkres elektrického modulu s rozmermi: 36 mm šírka, 90 mm výška, 98 mm hĺbka. Zobrazuje prípojky a sieťové porty.

1/7

Ilustračný obrázok

Kategória výrobku

istič

Prevedenie

Elektronický istič zariadenia

Pripojenie

pružinové pripojenie

Typ kontaktu

1 spínací

Farba

svetlo sivá

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (93,49 € / kus)

93,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V-0
Typ montáže: DIN lišta: 35 mm
Počet pólov: 1
Trieda ochrany: III
Prevedenie: Jednodielny modul montážnej lišty
Typ poistky: elektronická
Menovité impulzné napätie: 0,5 kV
Prevádzkové napätie: 18 V DC ... 30 V DC
Menovité napätie: 24 V DC
Menovitý prúd IN: max. 40 A DC (IN +)
Zabezpečovací prvok: 15 A DC (na výstupný kanál)
Účinnosť:>99%
Pokojový prúd I0: typ. 33 mA
Strata výkonu: typicky 0,8 W (nečinnosť)
Čakacia doba po vypnutí kanála: 5 s (v prípade preťaženia / skratu)
Zníženie teploty: 24 A DC (pri 60 ° C)
Typ spúšte: E (elektronický)
Požadovaná záložná poistka: nevyžaduje sa, integrovaný prvok bezpečný proti poruchám
Dielektrická pevnosť: max. 35 V DC (záťažový obvod)
Časový obvod zaťaženia pri vypnutí: ≤ 10 ms (v prípade skratu>2,0 x IN)
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez drôtu AWG: 24 ... 12
Prierez vodiča, flexibilný, s koncovkou drôtu s plastovou objímkou: 0,25 mm² ... 1,5 mm²
Prierez vodiča, flexibilný s koncovým puzdrom bez plastového puzdra: 0,25 mm² ... 2,5 mm²
Prevádzkové napätie DC: 0 V DC ... 30 V DC
Prevádzkový prúd DC: 100 mA DC

Kategória výrobku: istič

Prevedenie: Elektronický istič zariadenia

Pripojenie: pružinové pripojenie

Typ kontaktu: 1 spínací

Farba: svetlo sivá

Min. teplota: +60 °C

Max. teplota: -25 °C

: IP20

Dĺžka: 98 mm

Šírka: 36 mm

V: 90 mm

Obsah: 1 ks

Typ: CBMC E4 24DC/1-10A NO

Rozmer.: (d x š x v) 98 x 36 x 90 mm

Vstupné napätie (offset): 24 V/DC

Hmotnosť: 0.14

: 40 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2141036 Phoenix Contact CBMC E4 24DC/1-10A NO istič 1 spínací 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141036 Phoenix Contact CBMC E4 24DC/1-10A NO istič 1 spínací 1 ks

Popis

Obvody je možné nastaviť bez nástrojov pomocou obsluhy tlačidlovej LED diódy jedným tlačidlom. Okamžitá detekcia prevádzkového stavu prostredníctvom stavových LED diód vo farbách semaforu.
