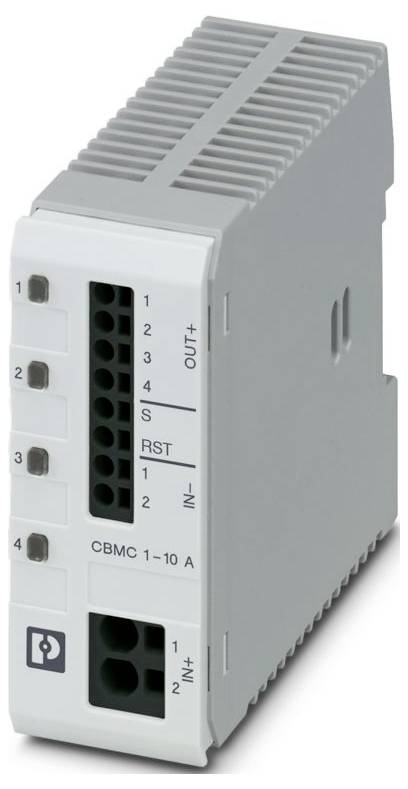

Phoenix Contact CBMC E4 24DC/1-10A S-R elektronický istič 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
elektronický istič
Prevedenie
Jednodielny modul montážnej lišty
Pripojenie
Push-in pripojenie pružinovou svorkou
Krytie
IP20
Dĺžka
98 mm
Datasheety: (PDF)
107 Ks
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
126,01 €
3
2% = 3,08 €
122,93 €
5
3% = 4,30 €
121,71 €
10
4% = 5,12 €
120,89 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (126,01 € / kus)
126,01 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: CBMC
- Dizajn: Jednodielny modul montážnej lišty
- Počet pólov: 1
- Typ pripojenia: Zásuvné pripojenie
- Prierez pevného vodiča: 0,2 mm² ... 10 mm²
- Prierez vodiča AWG: 24 ... 8
- Šírka: 36 mm
- výška 90 mm
- Hĺbka: 98 mm (vrátane 7,5 mm montážnej lišty)
- Farba: svetlosivá (RAL 7035)
- Trieda horľavosti podľa UL 94: V-0
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
- Nadmorská výška: ≤ 3000 m do 52 °C (n.m.); ≤ 4000 m do 46 °C (n.m.)
- Normy/predpisy: EN 50178
- Poznámka: Vybavenie vysokonapäťových systémov elektronickými zariadeniami
- Typ montáže: Montážna lišta: 35 mm
- Izolačné vlastnosti: Izolačné vlastnosti
- Stupeň znečistenia: 2
- Náraz (prevádzkový): 30 g (IEC 60068-2-27, test Ea)
- Vibrácie (prevádzka): 10 Hz ... 57,6 Hz (amplitúda ±0,35 mm | podľa IEC 60068-2-6, test Fc); 57,6 Hz ... 150 Hz (zrýchlenie 5g | podľa IEC 60068-2-6, test Fc)
- Prevádzkové napätie: 18 V DC ... 30 V DC
- Dĺžka odizolovania: 15 mm
- Všeobecné: Všeobecné
- Menovité napätie: max. 35 V DC (zaťažovací obvod)
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 4 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 6 mm²
- Označenie: ISA S71.04.2013 G3 Skupina náročných noriem A
- Materiál: PC;PA 6.6;PA 6.3T;POM
- Zabezpečenie: elektronické
- Strata výkonu: typicky 0,6 W (v kľudovom stave);< 9 W (pri nominálnej prevádzke)
- Menovité napätie: 24 V DC
- Trieda ochrany: III
- Výstupné napätie: 24 V DC
- Rozsah vstupného napätia: 7 V DC ... 30 V DC (reset zostupnou hranou)
- Spotreba prúdu: typicky 0,4 mA (pri 24 V DC)
- Účinnosť:> 99 %
- Schopnosť spätného napájania: max. 35 V DC
- MTBF (IEC 61709, SN 29500): 8403361 h (pri 25 °C s 21 % zaťažením); 3067484 h (pri 40 °C s 34,25 % zaťažením); 534188 h (pri 35 °C so 100 % zaťažením)
- Napätie:< 5 V DC (nízky stav);> 8 V DC (vysoký stav)
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Počet kanálov: 4
- Oneskorenie zapnutia: 0,1 s (na výstupný kanál)
- Schválenie UL: Schválenie UL
- Výstupný prúd: max. 0,04 A (odolný voči skratu)
- Prevedenie kontaktov: bez galvanického oddelenia
- Menovité impulzné napätie: 0,5 kV
- Zaťažovací obvod: Zaťažovací obvod
- Typ spúšte: E (elektronická)
- Požadovaná záloha: Vyžaduje sa iba vtedy, ak Imax napájania> Schopnosť skratového vypínania Integrovaný bezpečnostný prvok.
- Pokojový prúd I0: typicky 25 mA
- Zníženie výkonu v dôsledku teploty: 24 A DC (pri 60 °C); 28 A DC (pri 54 °C); 32 A DC (pri 47 °C); 36 A DC (pri 41 °C); 40 A DC (pri 35 °C)
- Bezpečnostný prvok: 15 A DC (na výstupný kanál)
- Čas vypnutia: ≤ 10 ms (v prípade skratu)> 2,0 x IN); 1 s (1,2 ... 2,0 x VNÚTORNÝ)
- Vypnutie pri podpätí: ≤ 17,8 V DC (aktívne); ≥ 18,8 V DC (neaktívne)
- Max. kapacitná záťaž: 45000 µF (v závislosti od nastavenia prúdu a dostupného skratového prúdu)
- Obnoviť: Obnoviť
- Dĺžka impulzu: ≥ 50 ms (vysoká); ≥ 50 ms (nízka)
- Stavový výstup: Stavový výstup
- Test vlhkosti: 96 h, 95 % relatívnej vlhkosti, 40 °C
- Menovitý prúd IN: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (nastaviteľný pre každý výstupný kanál)
- Skratová vypínacia schopnosť: 300 A
- Menovitý prúd (prednastavený): 4 A
- Tolerancia merania I: ± 15 %
- Vypnutie pri prepätí: ≥ 30,5 V DC (aktívne); ≤ 29,5 V DC (neaktívne)
- LED dióda kanála nesvieti: nesvieti (kanál vypnutý)
- Žltá LED dióda kanála: svieti (kanál zapnutý, využitie kanála)> 80 %; bliká (programovací režim aktívny)
- Zelená LED dióda kanála: svieti (kanál zapnutý)
- Červená LED dióda kanála: svieti (kanál vypnutý, aktívne prepätie alebo podpätie); svieti dočasne (kanál vypnutý, fáza chladenia 5 s, vypnutie preťažením alebo skratom); bliká (kanál vypnutý, pripravený na opätovné zapnutie, vypnutie preťažením alebo skratom); blikne dvakrát (kanál vypnutý, prekročený limit celkového prúdu zariadenia 40 A)
- Čas inicializácie modulu: 1,6 s
- Čakacia doba po vypnutí kanála: 5 s (v prípade preťaženia / skratu)
- Hlavný obvod IN+: Hlavný obvod IN+
- Hlavný obvod IN-: Hlavný obvod IN-
- Hlavný obvod OUT+: Hlavný obvod OUT+
- Kategória výrobku
elektronický istič
- Prevedenie
Jednodielny modul montážnej lišty
- Pripojenie
Push-in pripojenie pružinovou svorkou
IP20
- Dĺžka
98 mm
- Šírka
36 mm
- V
90 mm
- Vhodný pre / na
35 mm montážna lišta
- Obsah
1 ks
- Typ
CBMC E4 24DC/1-10A S-R
- Rozmer.
(d x š x v) 98 x 36 x 90 mm
- Hĺbka
98 mm
- Prevádzkové napätie
30 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562585 Phoenix Contact CBMC E4 24DC/1-10A S-R elektronický istič 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562585 Phoenix Contact CBMC E4 24DC/1-10A S-R elektronický istič 1 ks
Popis
Viackanálový elektronický istič na ochranu štyroch záťaží s napätím 24 V DC pred preťažením a skratom. S výstupom stavu, resetovacím vstupom a elektronickým blokovaním nastavených menovitých prúdov. Na montáž na DIN lišty.
