Phoenix Contact CBMC E4 24DC/1-4A+ IOL istič 1 ks

Sivý elektrický modul so svorkami a LED indikátormi. Používa sa na riadenie a distribúciu elektrického prúdu.

Ilustračný obrázok

Ovládací panel so štyrmi zelenými kontrolkami, indikátorom IO-Link a digitálnym displejom zobrazujúcim "1 2".

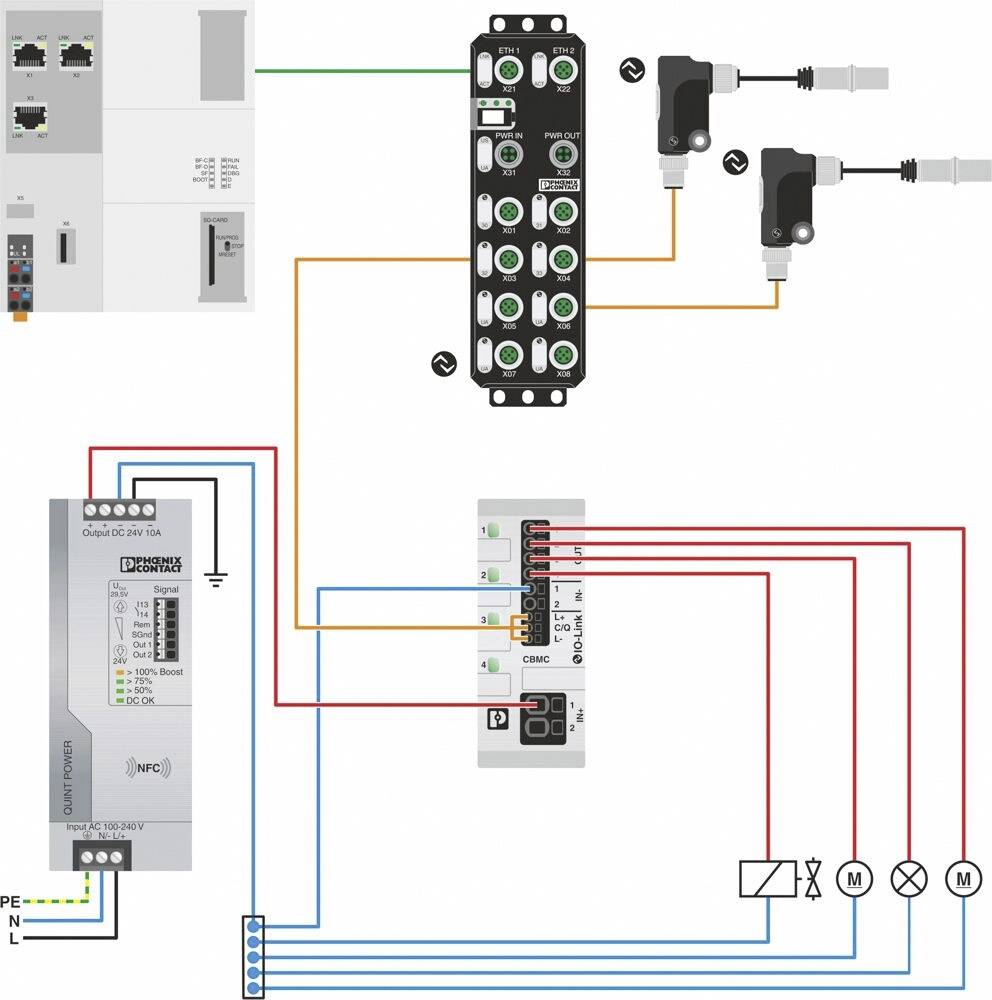

Schéma zapojenia pre automatizačný systém so senzormi a riadiacou jednotkou. Znázorňuje prepojenie káblov a komponentov.

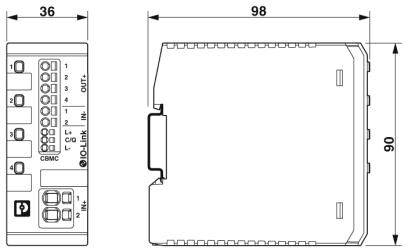

Výkres elektronického zariadenia s rozmermi: 36 mm šírka, 98 mm dĺžka, 90 mm výška. Konektory a prepínače viditeľné spredu.

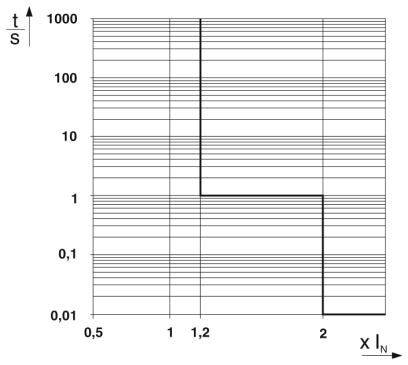

Logaritmický diagram znázorňujúci závislosť času t (s) od intenzity prúdu X (A). Dáta vytvárajú schodovitú krivku.

1/5

Ilustračný obrázok

Kategória výrobku

istič

Prevedenie

Elektronický istič zariadenia

Pripojenie

pružinové pripojenie

Farba

svetlo sivá

Min. teplota

+60 °C

Datasheety: (PDF)

Doručenie: Št 8. 10.

33 Ks

Počet

Celkom (130,07 € / kus)

130,07 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V-0
Typ montáže: DIN lišta: 35 mm
Počet pólov: 1
Trieda ochrany: III
Prevedenie: Jednodielny modul montážnej lišty
Typ poistky: elektronická
Menovité impulzné napätie: 0,5 kV
Prevádzkové napätie: 18 V DC ... 30 V DC
Menovité napätie: 24 V DC
Menovitý prúd IN: max. 16 A DC (IN +)
Zabezpečovací prvok: 15 A DC (na výstupný kanál)
Účinnosť:>99%
Pokojový prúd I0: typ. 33 mA
Strata výkonu: typicky 0,8 W (nečinnosť)
Čakacia doba po vypnutí kanála: 5 s (v prípade preťaženia / skratu)
Typ spúšte: E (elektronický)
Požadovaná záložná poistka: nevyžaduje sa, integrovaný prvok bezpečný proti poruchám
Dielektrická pevnosť: max. 35 V DC (záťažový obvod)
Časový obvod zaťaženia pri vypnutí: ≤ 10 ms (v prípade skratu>2,0 x IN)
Prierez pevného vodiča: 0,2 mm² ... 10 mm²
Prierez drôtu AWG: 24 ... 8
Prierez vodiča, flexibilný, s koncovkou drôtu s plastovou objímkou: 0,25 mm² ... 4 mm²
Prierez vodiča, flexibilný s koncovým puzdrom bez plastového puzdra: 0,25 mm² ... 6 mm²

Kategória výrobku: istič

Prevedenie: Elektronický istič zariadenia

Pripojenie: pružinové pripojenie

Farba: svetlo sivá

Min. teplota: +60 °C

Max. teplota: -25 °C

: IP20

Dĺžka: 98 mm

Šírka: 36 mm

V: 90 mm

Obsah: 1 ks

Typ: CBMC E4 24DC/1-4A+ IOL

Rozmer.: (d x š x v) 98 x 36 x 90 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225801 Phoenix Contact CBMC E4 24DC/1-4A+ IOL istič 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225801 Phoenix Contact CBMC E4 24DC/1-4A+ IOL istič 1 ks

Popis

Obvody je možné nastaviť bez nástrojov pomocou obsluhy tlačidlovej LED diódy jedným tlačidlom. Transparentnosť systému vďaka rozsiahlym možnostiam diagnostiky. Celosvetový prístup k zariadeniu prostredníctvom pripojenia k vašej infraštruktúre IO-Link. Pohodlná diagnostika chýb vďaka presnej kategorizácii a uloženiu chýb.
