Phoenix Contact CBMC E4 24DC/1-4A NO istič 1 spínací 1 ks

Elektronický ochranný spínací modul v sivej farbe s viacerými prípojkami na prednej strane, vhodný pre technické aplikácie.

Ilustračný obrázok

Elektronický obvod s LED indikátormi a popiskami. Šírka: 36 mm.

Elektronický modul so štyrmi zelenými stavovými svetlami, poľom pripojovacích konektorov pre výstupy, očíslovaný od 1 do 14, a dvojmiestnym displejom.

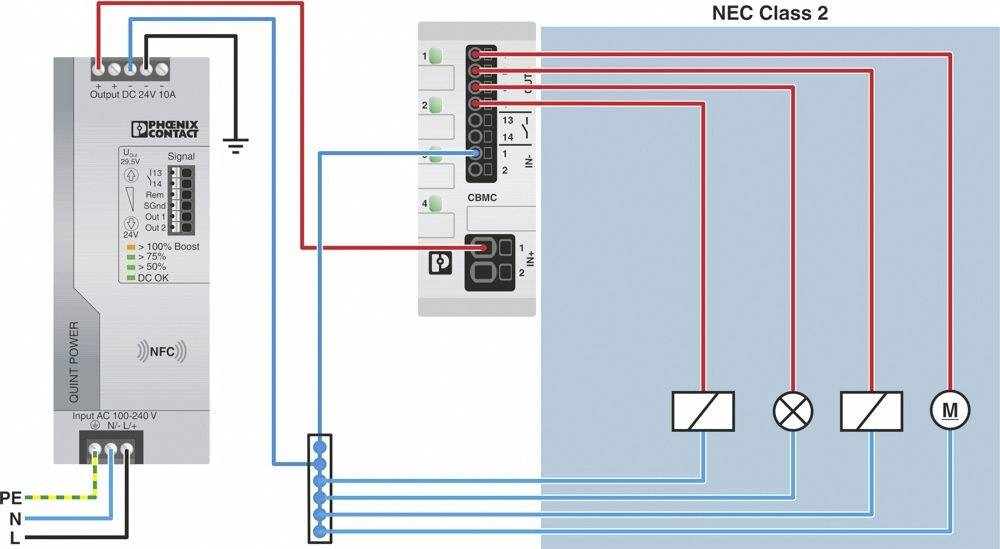

Schéma elektrického zapojenia s pripojovaciumi svorkami, vedením káblov a popiskami. Zobrazuje NEC Class 2 zapojenie.

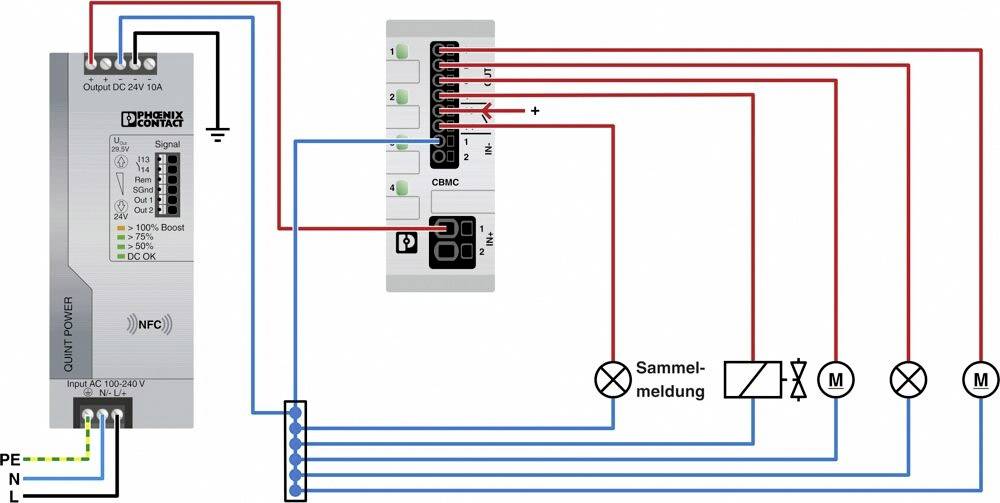

Schéma elektrického systému: Prepojenia medzi výkonovým vypínačom a výstupmi pre zberné hlásenie a motory.

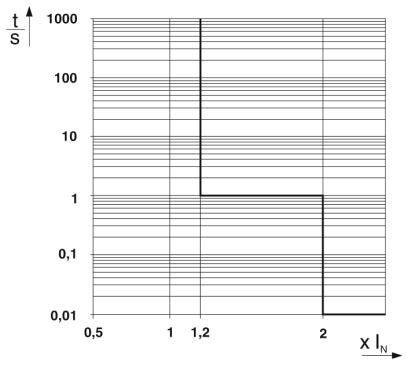

Diagram znázorňuje charakteristiku prúdu v závislosti od času. Os X: Pomer prúdu X/Iₙ, os Y: Čas v sekundách. Schodovitý nárast s tromi plošinami.

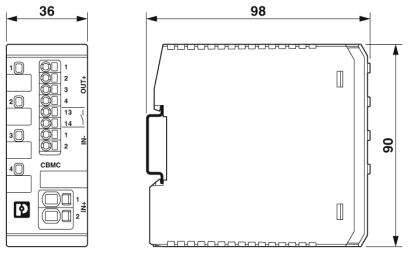

Výkres elektronického modulu s rozmermi: šírka 36 mm, výška 90 mm, hĺbka 98 mm. Viditeľné pripojovacie konektory a popisky.

1/7

Ilustračný obrázok

Kategória výrobku

istič

Prevedenie

Elektronický istič zariadenia

Pripojenie

pružinové pripojenie

Typ kontaktu

1 spínací

Farba

svetlo sivá

Datasheety: (PDF)

Doručenie: Št 8. 10.

1049 Ks

Počet

Celkom (93,49 € / kus)

93,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V-0
Typ montáže: DIN lišta: 35 mm
Počet pólov: 1
Trieda ochrany: III
Prevedenie: Jednodielny modul montážnej lišty
Typ poistky: elektronická
Menovité impulzné napätie: 0,5 kV
Prevádzkové napätie: 18 V DC ... 30 V DC
Menovité napätie: 24 V DC
Menovitý prúd IN: max. 16 A DC (IN +)
Zabezpečovací prvok: 4 A DC (na výstupný kanál)
Účinnosť:>99%
Pokojový prúd I0: typ. 33 mA
Strata výkonu: typicky 0,8 W (nečinnosť)
Čakacia doba po vypnutí kanála: 5 s (v prípade preťaženia / skratu)
Typ spúšte: E (elektronický)
Požadovaná záložná poistka: nevyžaduje sa, integrovaný prvok bezpečný proti poruchám
Dielektrická pevnosť: max. 35 V DC (záťažový obvod)
Časový obvod zaťaženia pri vypnutí: ≤ 10 ms (v prípade skratu>2,0 x IN)
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez drôtu AWG: 24 ... 12
Prierez vodiča, flexibilný, s koncovkou drôtu s plastovou objímkou: 0,25 mm² ... 1,5 mm²
Prierez vodiča, flexibilný s koncovým puzdrom bez plastového puzdra: 0,25 mm² ... 2,5 mm²
Prevádzkové napätie DC: 0 V DC ... 30 V DC
Prevádzkový prúd DC: 100 mA DC

Kategória výrobku: istič

Prevedenie: Elektronický istič zariadenia

Pripojenie: pružinové pripojenie

Typ kontaktu: 1 spínací

Farba: svetlo sivá

Min. teplota: +60 °C

Max. teplota: -25 °C

: IP20

Dĺžka: 98 mm

Šírka: 36 mm

V: 90 mm

Obsah: 1 ks

Typ: CBMC E4 24DC/1-4A NO

Rozmer.: (d x š x v) 98 x 36 x 90 mm

Vstupné napätie (offset): 24 V/DC

: 16 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2140963 Phoenix Contact CBMC E4 24DC/1-4A NO istič 1 spínací 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2140963 Phoenix Contact CBMC E4 24DC/1-4A NO istič 1 spínací 1 ks

Popis

Obvody je možné nastaviť bez nástrojov pomocou obsluhy tlačidlovej LED diódy jedným tlačidlom. Okamžitá detekcia prevádzkového stavu prostredníctvom stavových LED diód vo farbách semaforu.

Tento text bol preložený strojovo.
