Elektromechanika Spínače a tlačidlá Výkonové spínače Ochranné spínače

Phoenix Contact CBMC E4 24DC/1-4A S-R istič 1 ks

EAN:
Označenie výrobcu:
Objednávacie číslo:
Elektronické istiace zariadenie so štyrmi spínačmi a signálnymi svetlami, používané na monitorovanie elektrického prúdu a ochranu elektrických obvodov.
Ilustračný obrázok
Elektronické istiace zariadenie so štyrmi spínačmi a signálnymi svetlami, používané na monitorovanie elektrického prúdu a ochranu elektrických obvodov.
Táto grafika zobrazuje elektrickú kontrolnú dosku so štyrmi zelenými LED diódami, očíslovanými konektormi '1' až '4', tlačidlom 'RST', segmentovým displejom a symbolom zámku.
Zariadenie s LED diódami na monitorovanie elektrického prúdu, označené 'CBMC 1-4 A'. LED diódy indikujú stav. Šípky znázorňujú šírku 36 mm.

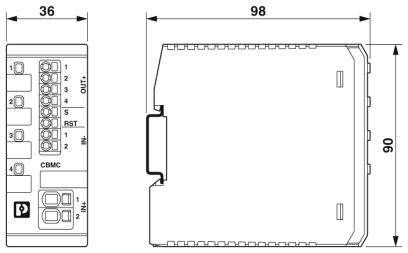

Výkres elektrického zariadenia s pripojovaciemi svorkami na ľavej strane. Rozmery: šírka 36 mm, dĺžka 98 mm, výška 90 mm.

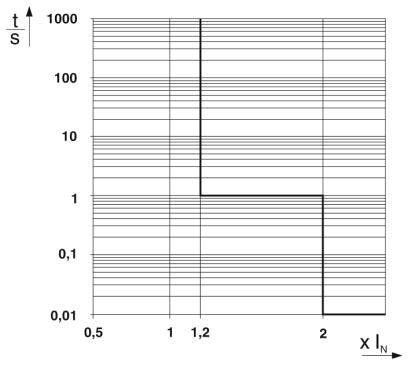

Graf zobrazuje logaritmicky vynesený čas (t/S) oproti prúdu (X/In), charakterizovaný stupňovitými líniami. Znázorňuje správanie prúdu.
1/5
Ilustračný obrázok
Kategória výrobku
istič
Prevedenie
Elektronický istič zariadenia
Pripojenie
pružinové pripojenie
Farba
svetlo sivá
Min. teplota
+60 °C
Datasheety: (PDF)
European union
Phoenix Contact
Doručenie: Št 8. 10.

282 Ks

Počet

Celkom (109,75 € / kus)
109,75 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident
  • Technické parametre
  • Varianty
  • Na stiahnutie
  • Popis
  • Súvisiaci

Technické parametre

  • Trieda horľavosti podľa UL 94: V-0
  • Typ montáže: DIN lišta: 35 mm
  • Počet pólov: 1
  • Trieda ochrany: III
  • Prevedenie: Jednodielny modul montážnej lišty
  • Typ poistky: elektronická
  • Menovité impulzné napätie: 0,5 kV
  • Prevádzkové napätie: 18 V DC ... 30 V DC
  • Menovité napätie: 24 V DC
  • Menovitý prúd IN: max. 16 A DC (IN +)
  • Zabezpečovací prvok: 4 A DC (na výstupný kanál)
  • Účinnosť:>99%
  • Pokojový prúd I0: typ. 33 mA
  • Strata výkonu: typicky 0,8 W (nečinnosť)
  • Čakacia doba po vypnutí kanála: 5 s (v prípade preťaženia / skratu)
  • Typ spúšte: E (elektronický)
  • Požadovaná záložná poistka: nevyžaduje sa, integrovaný prvok bezpečný proti poruchám
  • Dielektrická pevnosť: max. 35 V DC (záťažový obvod)
  • Časový obvod zaťaženia pri vypnutí: ≤ 10 ms (v prípade skratu>2,0 x IN)
  • Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
  • Prierez drôtu AWG: 24 ... 12
  • Prierez vodiča, flexibilný, s koncovkou drôtu s plastovou objímkou: 0,25 mm² ... 1,5 mm²
  • Prierez vodiča, flexibilný s koncovým puzdrom bez plastového puzdra: 0,25 mm² ... 2,5 mm²
Kategória výrobku

istič

Prevedenie

Elektronický istič zariadenia

Pripojenie

pružinové pripojenie

Farba

svetlo sivá

Min. teplota

+60 °C

Max. teplota

-25 °C

IP20

Dĺžka

98 mm

Šírka

36 mm

V

90 mm

Obsah

1 ks

Typ

CBMC E4 24DC/1-4A S-R

Rozmer.

(d x š x v) 98 x 36 x 90 mm

UKCA

áno

Varianty(Všetky ceny sú bez DPH.)

Kategória výrobku

Phoenix Contact CBMC E4 24DC/1-4A S-R istič 1 ks
Phoenix Contact CBMC E4 24DC/1-4A S-R istič 1 ks

2209085


Tento produkt
istič
Phoenix Contact CBMC E4 24DC/1-4A NO istič 1 spínací 1 ks
Phoenix Contact CBMC E4 24DC/1-4A NO istič 1 spínací 1 ks

2140963


istič
Phoenix Contact PTCB E1 24DC/1-4A NO istič 1 spínací 1 ks
Phoenix Contact PTCB E1 24DC/1-4A NO istič 1 spínací 1 ks

2140966


istič
Phoenix Contact CBM E4 24DC/0.5-10A NO-R istič 1 spínací 1 ks
Phoenix Contact CBM E4 24DC/0.5-10A NO-R istič 1 spínací 1 ks

2140974


istič
Phoenix Contact CBM E8 24DC/0.5-10A NO-R istič 1 spínací 1 ks
Phoenix Contact CBM E8 24DC/0.5-10A NO-R istič 1 spínací 1 ks

2141027


istič
Phoenix Contact PTCB E1 24DC/1-8A NO istič 1 spínací 1 ks
Phoenix Contact PTCB E1 24DC/1-8A NO istič 1 spínací 1 ks

2141029


istič
Phoenix Contact CBMC E4 24DC/1-10A NO istič 1 spínací 1 ks
Phoenix Contact CBMC E4 24DC/1-10A NO istič 1 spínací 1 ks

2141036


istič
Phoenix Contact EC-E1 8A istič 1 ks
Phoenix Contact EC-E1 8A istič 1 ks

2208883


istič
Phoenix Contact EC-E 4A DC24V istič 1 ks
Phoenix Contact EC-E 4A DC24V istič 1 ks

2208884


istič
Phoenix Contact CB E1 24DC/8A NO P istič 1 ks
Phoenix Contact CB E1 24DC/8A NO P istič 1 ks

2209912


istič

Na stiahnutie

Datasheet

European union

Datasheet 2209085 Phoenix Contact CBMC E4 24DC/1-4A S-R istič 1 ks

Datasheet 2209085 Phoenix Contact CBMC E4 24DC/1-4A S-R istič 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209085 Phoenix Contact CBMC E4 24DC/1-4A S-R istič 1 ks

Popis

Obvody je možné nastaviť bez nástrojov pomocou obsluhy tlačidlovej LED diódy jedným tlačidlom. Rozšírené možnosti diagnostiky a riadenia prostredníctvom integrovaného stavového výstupu a resetovacieho vstupu. Okamžitá detekcia prevádzkového stavu prostredníctvom stavových LED diód vo farbách semaforu.

Tento text bol preložený strojovo.

Popis

Obvody je možné nastaviť bez nástrojov pomocou obsluhy tlačidlovej LED diódy jedným tlačidlom. Rozšírené možnosti diagnostiky a riadenia prostredníctvom integrovaného stavového výstupu a resetovacieho vstupu. Okamžitá detekcia prevádzkového stavu prostredníctvom stavových LED diód vo farbách semaforu.

Tento text bol preložený strojovo.
