Phoenix Contact ELR 1-SC-230AC/600AC-20 polovodičový stýkač spínanie pri nulovom napätí 20 A s LED diódou Vhodné pre zna

Sivý, obdĺžnikový elektrický ochranný spínač komponentov s popiskami a označením CE, montovateľný na lištu.

Ilustračný obrázok

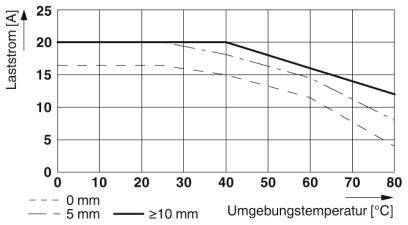

Graf zobrazuje prúd zaťaženia v ampéroch (A) pri rôznych okolitých teplotách (°C) pre dĺžky vedenia 0 mm, 5 mm a ≥10 mm. Prúd zaťaženia klesá so zvyšujúcou sa teplotou.

Schéma zapojenia spínača nulovým napätím s diódami, LED a tyristorom (T1) v obvode medzi A1(+), A2(-) a L1.

1/3

Ilustračný obrázok

Kategória výrobku

polovodičový stýkač

Zaťažovací prúd

20 A

Pripojenie

skrutková svorka

Typ

ELR 1-SC-230AC/600AC-20

Typ spínanie

spínanie pri nulovom napätí

Datasheety: (PDF)

Doručenie: Pi 2. 10.

6 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (109,75 € / kus)

109,75 €

bez DPH.

Doprava zadarmo

Už len 6 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Teplota okolia (skladovanie / preprava): -40 ° C - +80 ° C
Označenie vstupu: riadiaci vstup
Prenosová frekvencia: 6 Hz
Označenie výstupu: výkon záťaže
Označenie ochrany: varistor
Montážna poloha: zvislá (vodorovná montážna lišta)
Názov pripojenia: riadiaci obvod
Dĺžka odizolovania: 8 mm
Prierez pevného vodiča: 0,5 mm² - 2,5 mm²
Flexibilný prierez vodiča: 0,5 mm² - 2,5 mm²
Prierez drôtu AWG: 18 - 12
Zvyškový stres:<1 V
Unikajúci prúd:<3 mA
Špičkový prúd: 325 A
Závit skrutky: M3
Zobrazenie prevádzkového napätia: LED zelená

Kategória výrobku: polovodičový stýkač

Typ: ELR 1-SC-230AC/600AC-20

Typ spínanie: spínanie pri nulovom napätí

Riadiace napätie (min.): 24 V/AC

Riadiace napätie (max.): 275 V/AC

Rozsah riadiaceho napätia: 24 - 275 V/AC

Spínacie napätie (min.): 42 V/AC

Spínacie napätie (max.): 660 V/AC

Konštantný prúd (max.): 20 A

Zaťažovací prúd: 20 A

Vhodné pre značku: Phoenix Contact

Vlastnosti: s LED diódou

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Min. teplota: -30 °C

Max. teplota: +70 °C

Šírka: 18 mm

V: 110 mm

Hĺbka: 103 mm

Rozmer.: (š x v x h) 18 x 110 x 103 mm

Obsah: 1 ks

Zaťažovací prúd: 20 A

Menovité riadiace napätie: 230 V/AC

Výstupný prúd (max.): 20 A

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2141069 Phoenix Contact ELR 1-SC-230AC/600AC-20 polovodičový stýkač spínanie pri nulovom napätí 20 A s LED diódou Vhodné pre zna

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141069 Phoenix Contact ELR 1-SC-230AC/600AC-20 polovodičový stýkač spínanie pri nulovom napätí 20 A s LED diódou Vhodné pre zna

Popis

1-fázový polovodičový stýkač, vstupné napätie: 230 V AC, výstupný prúd: 20 A, spínač nulového napätia

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
