Phoenix Contact ELR 1-SC-24DC/600AC-30 polovodičový stýkač spínanie pri nulovom napätí 30 A s varistorom Vhodné pre znač

Čierny prepäťový chránič so sivými prípojkami a kovovým držiakom, namontovaný, s technickým označením.

Ilustračný obrázok

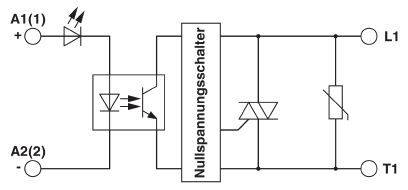

Schéma zapojenia prepínača nulovým napätím s diódami, tranzistormi a výstupom L1. Prepojenia a body obvodu sú znázornené.

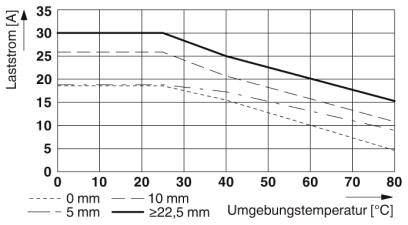

'Diagram zobrazuje prúd zaťaženia [A] v závislosti od okolitej teploty [°C]. Línie pre 0, 5, 10 mm a ≥22,5 mm. Prúd zaťaženia klesá so zvyšujúcou sa teplotou.'

1/3

Ilustračný obrázok

Kategória výrobku

polovodičový stýkač

Zaťažovací prúd

30 A

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

ELR 1-SC-24DC/600AC-30

Datasheety: (PDF)

Doručenie: St 7. 10.

1 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (117,88 € / kus)

117,88 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Teplota okolia (skladovanie / preprava): -40 ° C - +80 ° C
Označenie vstupu: riadiaci vstup
Prenosová frekvencia: 25 Hz
Označenie výstupu: výkon záťaže
Označenie ochrany: varistor
Montážna poloha: zvislá (vodorovná montážna lišta)
Názov pripojenia: riadiaci obvod
Dĺžka odizolovania: 8 mm
Prierez pevného vodiča: 0,5 mm² - 2,5 mm²
Flexibilný prierez vodiča: 0,5 mm² - 2,5 mm²
Prierez drôtu AWG: 18 - 12
Zvyškový stres:<1 V
Unikajúci prúd:<3 mA
Špičkový prúd: 600 A.
Závit skrutky: M3
Zobrazenie prevádzkového napätia: LED zelená

Druh obalu: Piece

Kategória výrobku: polovodičový stýkač

Typ: ELR 1-SC-24DC/600AC-30

Typ spínanie: spínanie pri nulovom napätí

Riadiace napätie (min.): 4 V/DC

Riadiace napätie (max.): 32 V/DC

Rozsah riadiaceho napätia: 4 - 32 V/DC

Spínacie napätie (min.): 42 V/AC

Spínacie napätie (max.): 660 V/AC

Konštantný prúd (max.): 30 A

Zaťažovací prúd: 30 A

Vhodné pre značku: Phoenix Contact

Vhodné pre sériu: Phoenix Contact rad ELR H3

Vlastnosti: s varistorom

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Min. teplota: -30 °C

Max. teplota: +70 °C

Šírka: 18 mm

V: 110 mm

Hĺbka: 103 mm

Rozmer.: (š x v x h) 18 x 110 x 103 mm

Obsah: 1 ks

Zaťažovací prúd: 30 A

Menovité riadiace napätie: 24 V/DC

Výstupný prúd (max.): 30 A

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2141006 Phoenix Contact ELR 1-SC-24DC/600AC-30 polovodičový stýkač spínanie pri nulovom napätí 30 A s varistorom Vhodné pre znač

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141006 Phoenix Contact ELR 1-SC-24DC/600AC-30 polovodičový stýkač spínanie pri nulovom napätí 30 A s varistorom Vhodné pre znač

Popis

1-fázový polovodičový stýkač, vstupné napätie: 24 V DC, výstupný prúd: 30 A, spínač nulového napätia

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
