Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 motorový stýkač 230 V/AC 2.4 A Vhodné pre značku (relé): Phoenix Contact 1 k

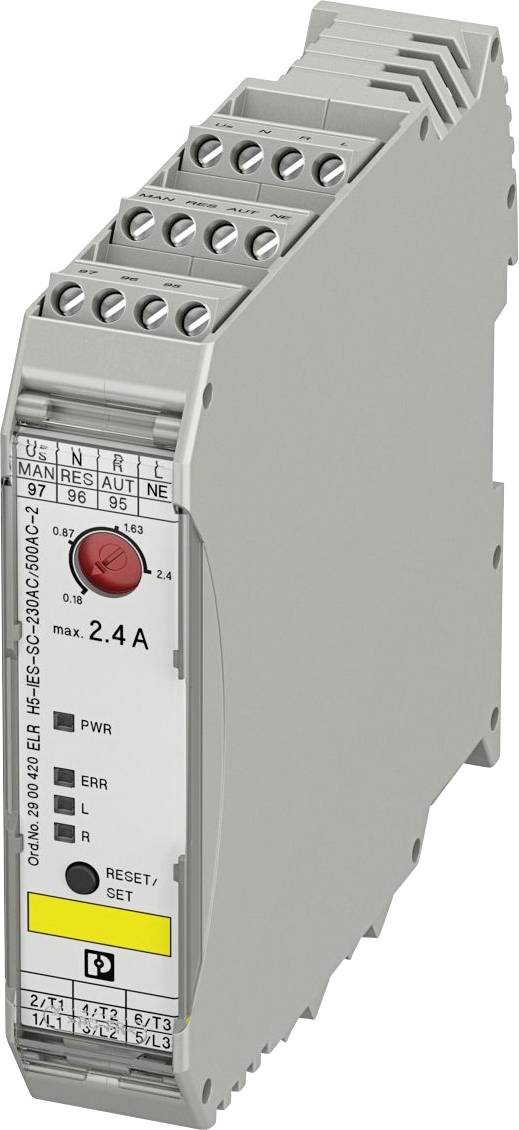

Sivé elektronické zariadenie s červeným tlačidlom s označením „RESET", žltými LED svetlami a prípojnými svorkami na vrchu, používané na bezpečnostný monitoring.

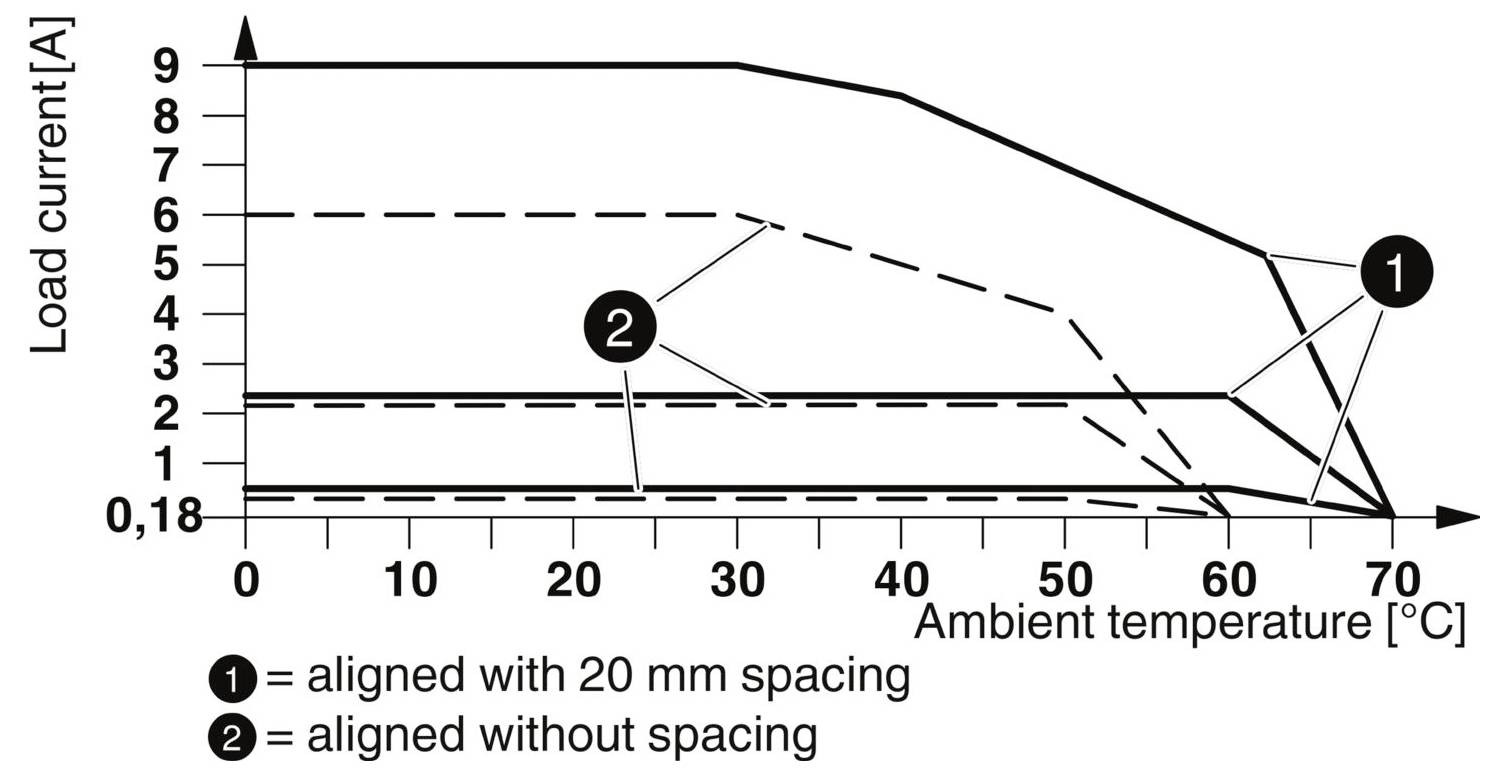

Graf znázorňujúci prúd záťaže v ampéroch v závislosti od teploty okolia v stupňoch Celzia. Čiara 1 ukazuje vyšší prúd s 20 mm medzerou v porovnaní s čiarou 2 bez medzery.

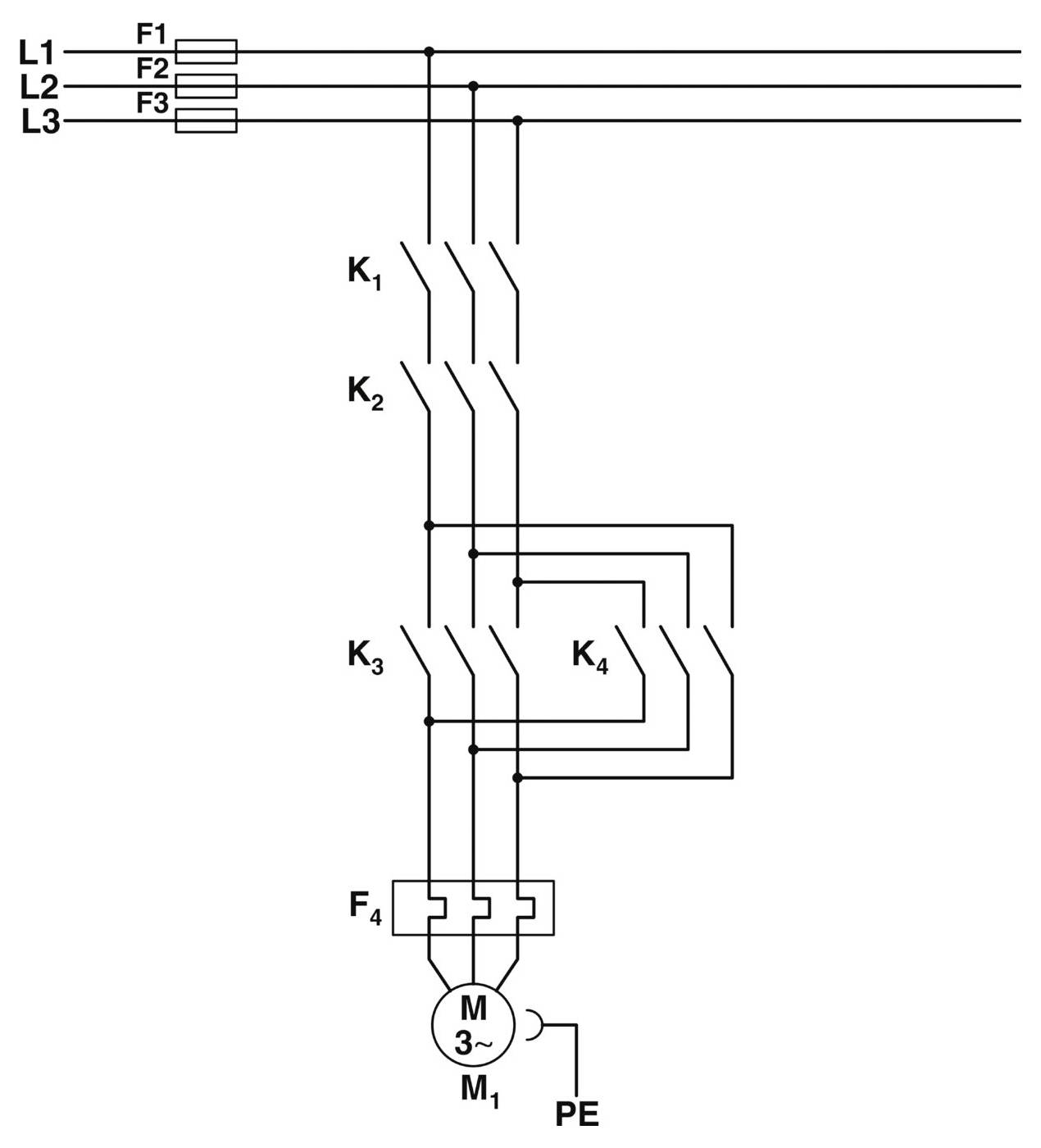

Schéma zapojenia obvodu na ovládanie trojfázového motora zobrazujúca poistky (F1-F3), kontaktory (K1-K4), motor (M) a ochranné uzemnenie (PE) spojenia.

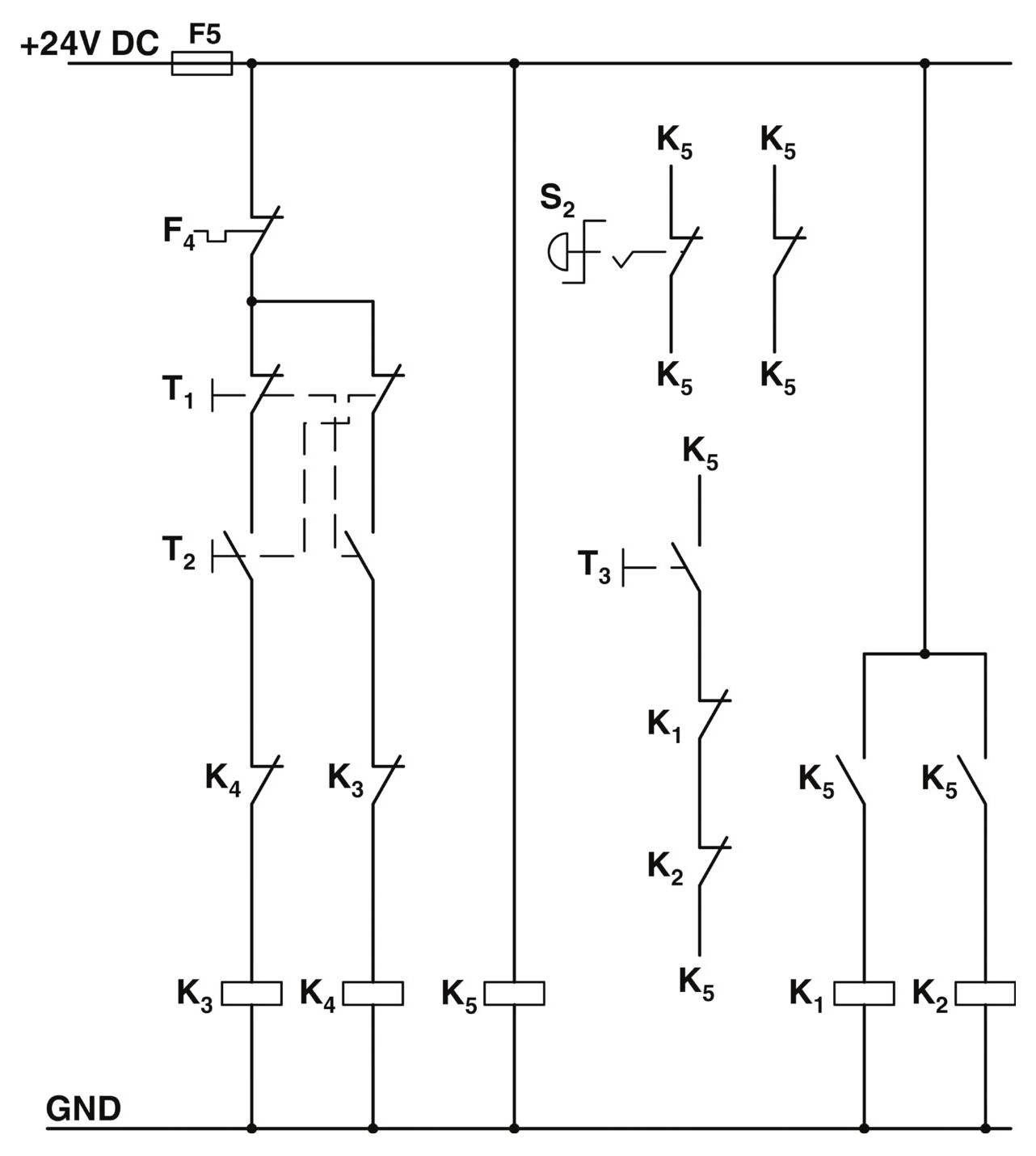

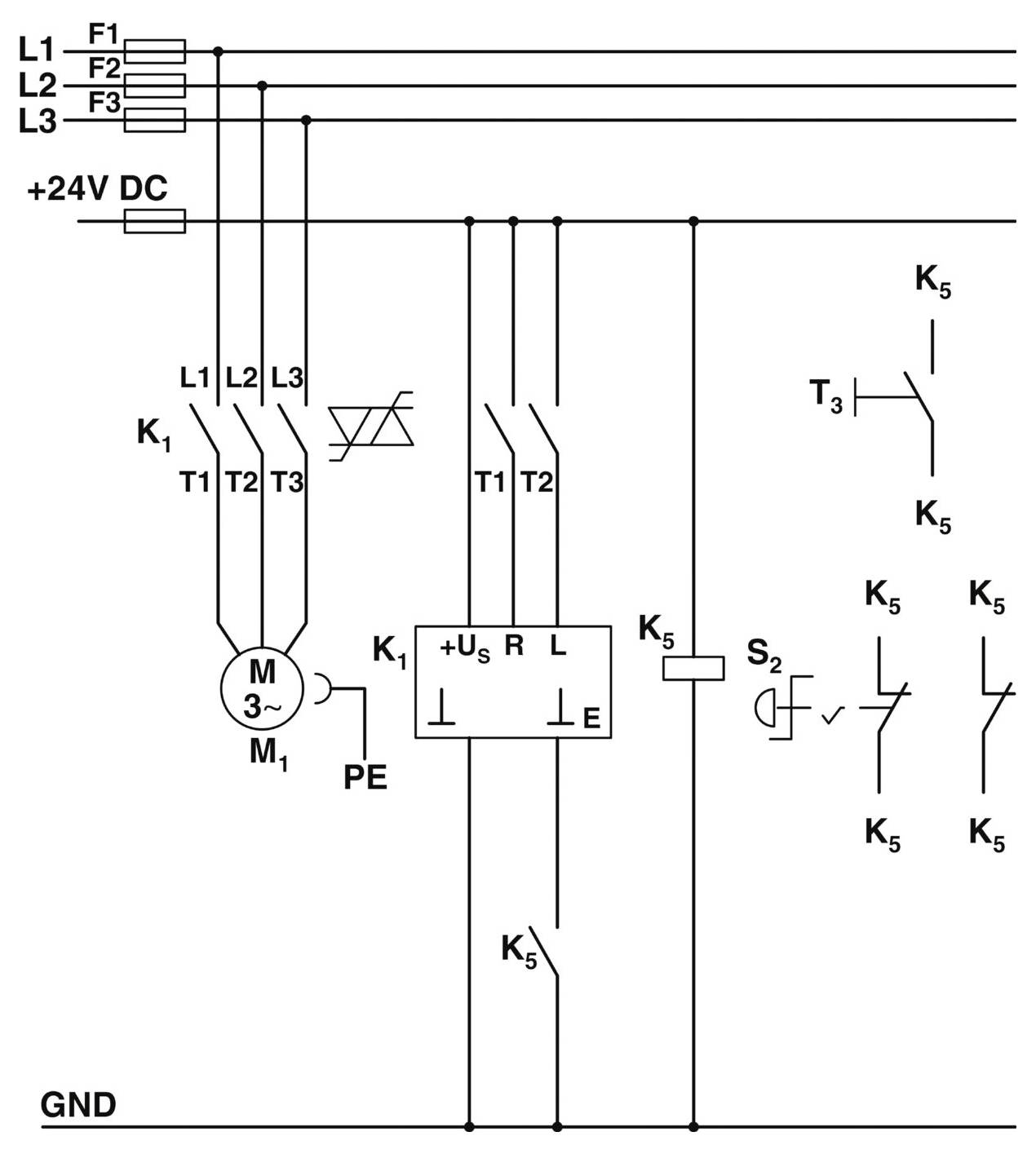

Schematický diagram zobrazujúci 24V DC obvod s komponentami F4, F5, T1, T2, T3, spínačmi S2, relé K1-K5 a pripojením GND.

Obrázok ovládacieho panela horúceho lisu zobrazujúci štyri digitálne displeje: "135°C, 5s" a "125°C, 3s". Štítky označujú žltú farbu pre predhrievanie a teplotu hornej platne, červenú farbu pre teplotu spodnej platne a čas prenosu tepla.

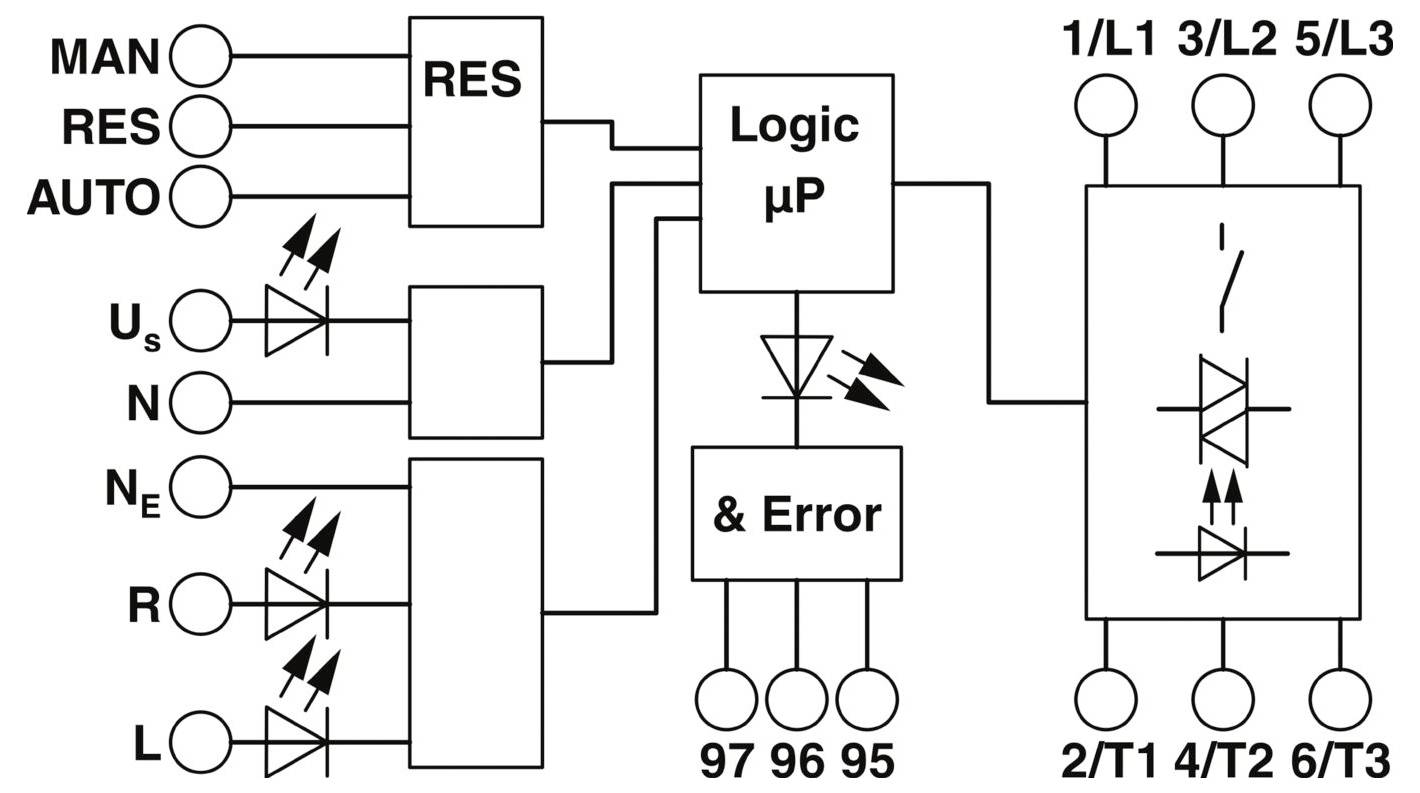

Diagram logického kontroléra s režimami manuálny, reset, automatický a LED indikátormi. Označenia zahŕňajú 'Logic µP,' 'RES,' a 'Error.'

1/6

Kategória výrobku

motorový stýkač

Menovité napätie

230 V/AC

Zaťažovací prúd

2.4 A

Pripojenie

skrutková svorka

Typ

ELR H5-IES-SC-230AC/500AC-2

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

4 Ks

Počet

Celkom (199,18 € / kus)

199,18 €

bez DPH.

Doprava zadarmo

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Hybridný štartér motora "4 v 1".

VPRAVO/VĽAVO/Ochrana motora/ NÚDZOVÉ ZASTAVENIE
Nahrádza 4 strelcov
Nastaviteľná poistka proti preťaženiu

Technické parametre

Kategória výrobku: motorový stýkač

Typ: ELR H5-IES-SC-230AC/500AC-2

Menovité napätie: 230 V/AC

Riadiace napätie (min.): 85 V/AC

Riadiace napätie (max.): 253 V/AC

Rozsah riadiaceho napätia: 85 - 253 V/AC

Spínacie napätie (min.): 42 V/AC

Spínacie napätie (max.): 550 V/AC

Konštantný prúd (max.): 2.4 A

Zaťažovací prúd: 2.4 A

Vhodné pre značku: Phoenix Contact

Vhodné pre sériu: Phoenix Contact rad ELR H5

Pripojenie: skrutková svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +70 °C

Šírka: 99 mm

V: 22.5 mm

Hĺbka: 114.5 mm

Rozmer.: (š x v x h) 99 x 22.5 x 114.5 mm

Obsah: 1 ks

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 0.18-2.4 A

: ÁNO

: 85-85 V

: 85-85 V

: IP20

: Screw connection

: AC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 507290 Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 motorový stýkač 230 V/AC 2.4 A Vhodné pre značku (relé): Phoenix Contact 1 k

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507290 Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 motorový stýkač 230 V/AC 2.4 A Vhodné pre značku (relé): Phoenix Contact 1 k

Popis

Trojfázový hybridný motorový štartér s funkciou reverzácie a monitorovaním prúdu kombinuje štyri funkcie v jednom: pravý stýkač, ľavý stýkač, ochranné relé motora a stýkač NÚDZOVÉHO ZASTAVENIA až do kategórie 3. Náročnosť zapojenia je znížená na minimum pomocou vnútorného uzamykacieho obvodu a zapojenia záťaže.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
