Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 motorový stýkač 24 V/DC 9 A Vhodné pre značku (relé): Phoenix Contact 1 ks

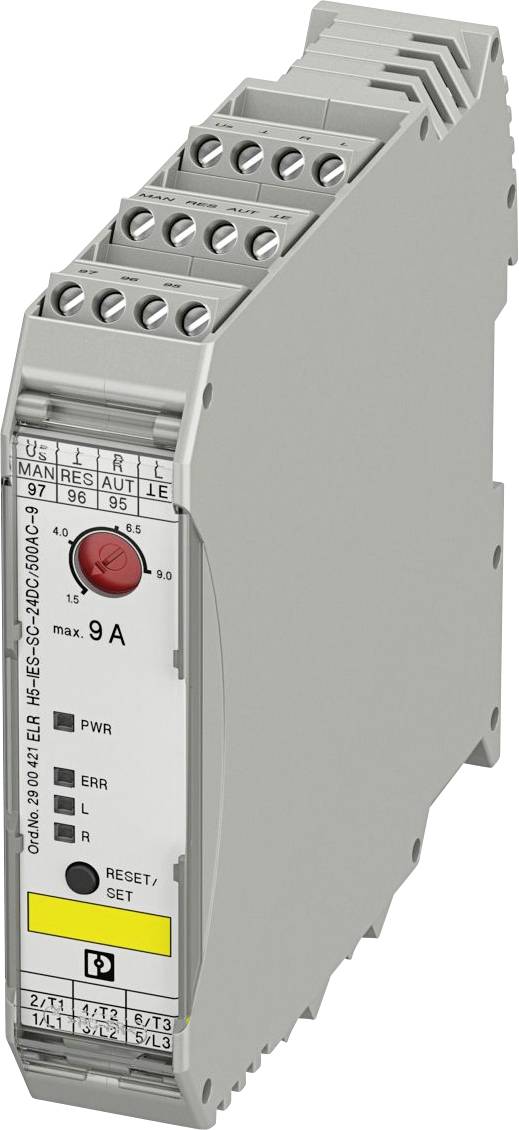

Štíhle sivé elektrické relé s označenými zásuvkami pre zapájanie, červeným tlačidlom testu a žltým tlačidlom resetovania na prednom paneli.

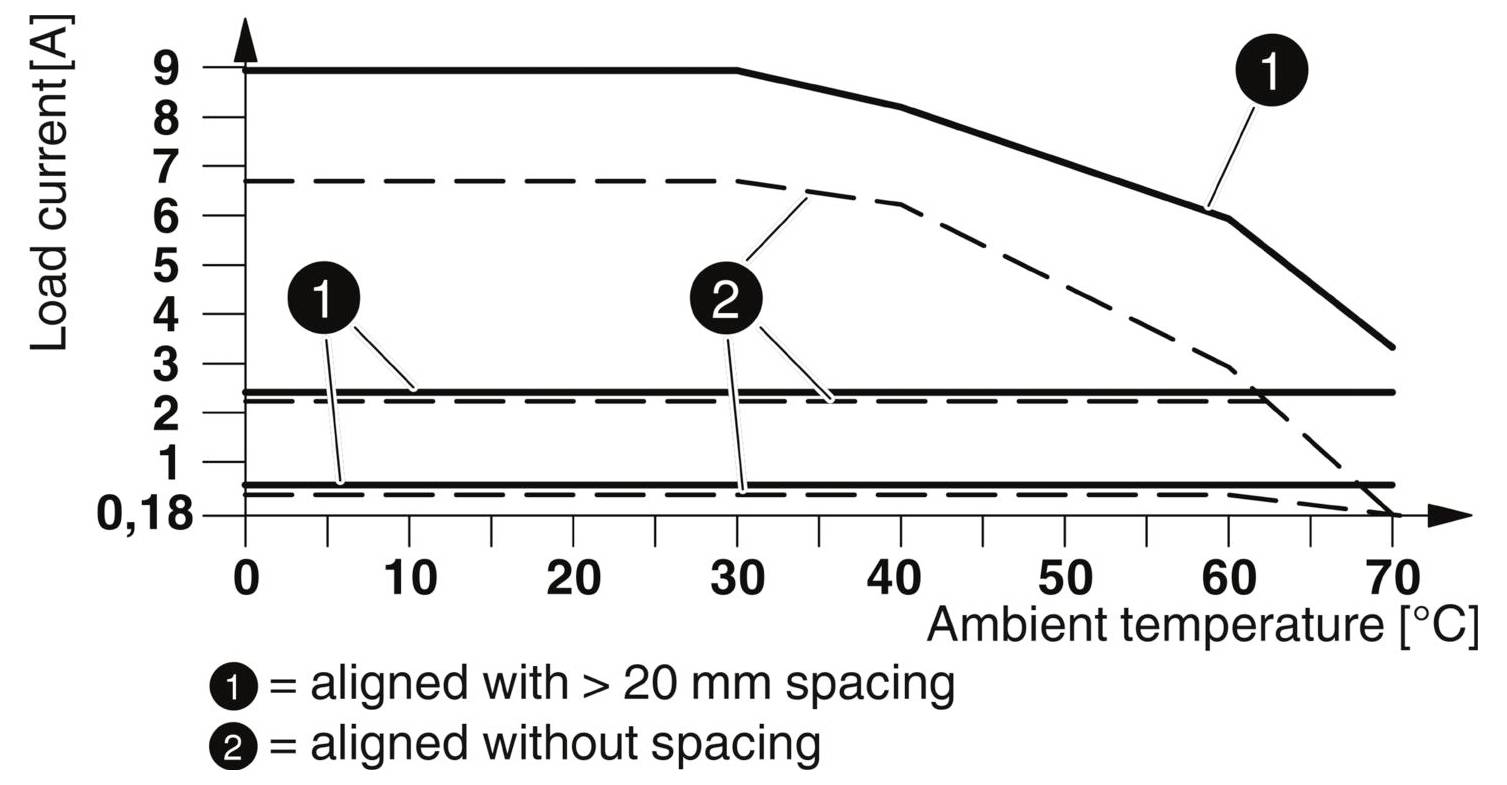

Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 motorový stýkač 24 V/DC 9 A Vhodné pre značku (relé): Phoenix Contact 1 ks-1

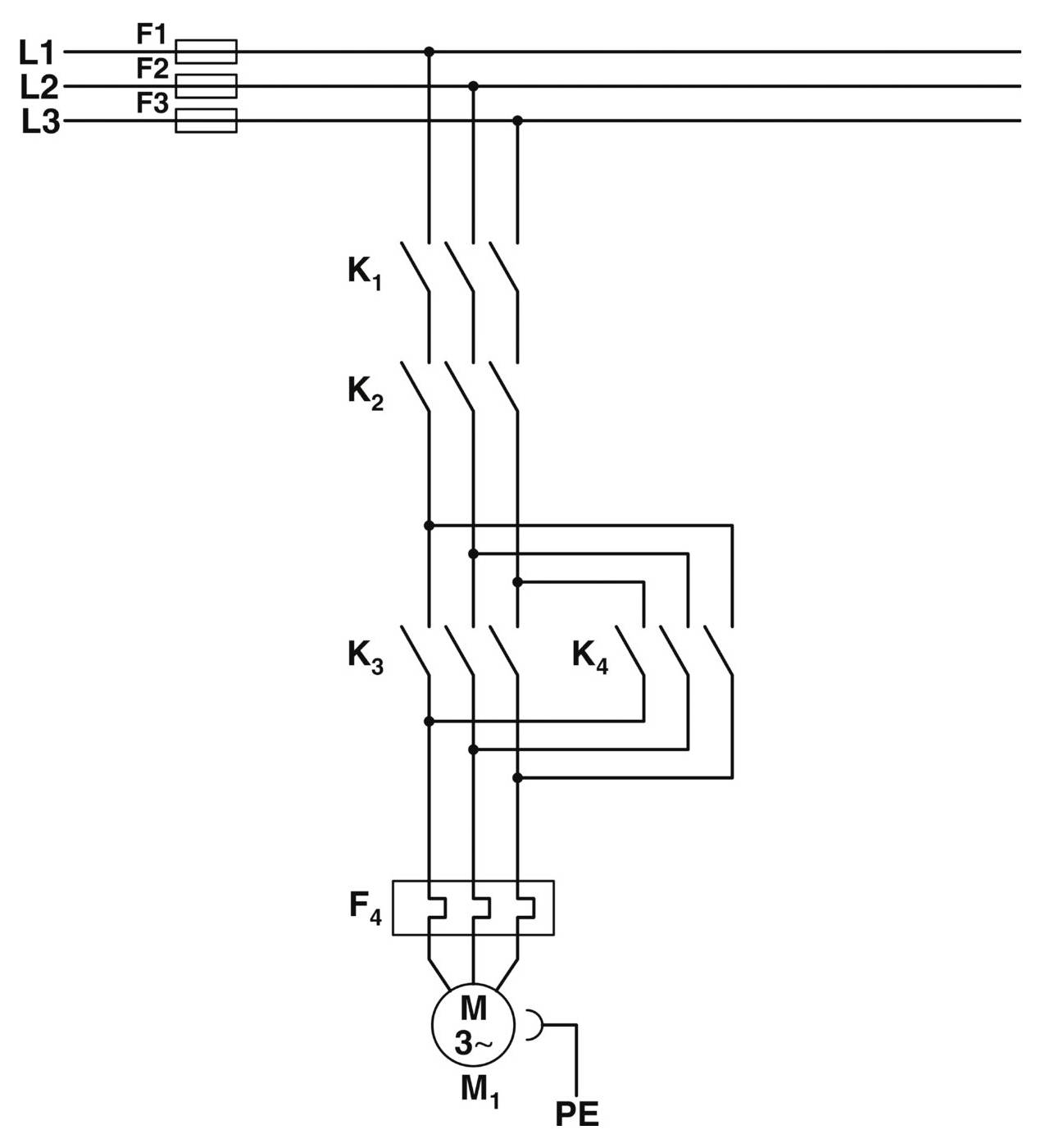

Elektrická schéma trojfázového motorového obvodu, ktorá ukazuje pripojenia zo zdroja napájania L1, L2, L3 cez poistky F1-F3, kontaktory K1-K4 a ochranné poistky F4 k motoru M1, s uzemnením na PE.

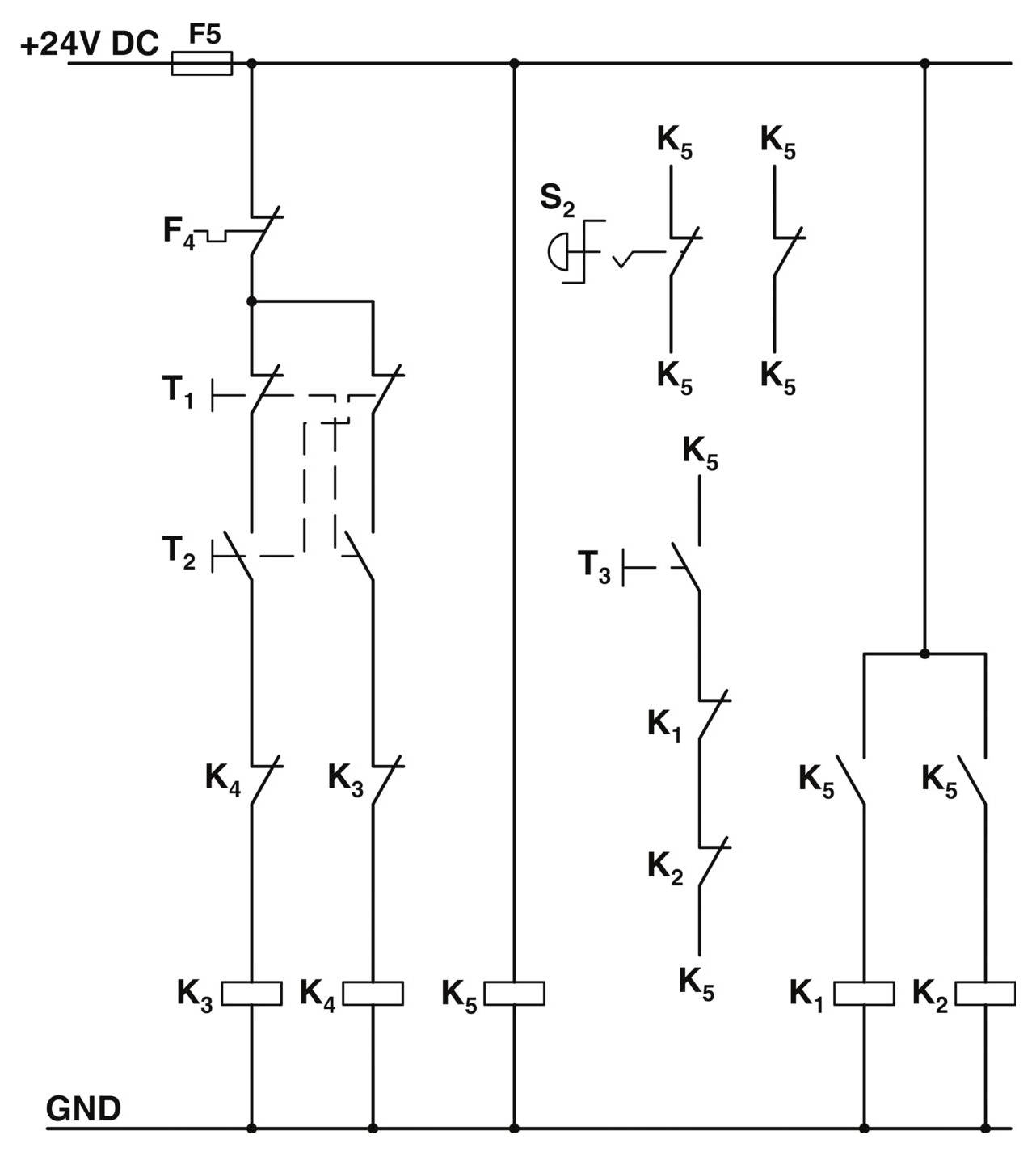

Diagram elektrického obvodu s relé, spínačmi a napájacím zdrojom 24V DC. Kľúčové komponenty zahŕňajú F4, F5, T1, T2, T3, S2, K1 až K5.

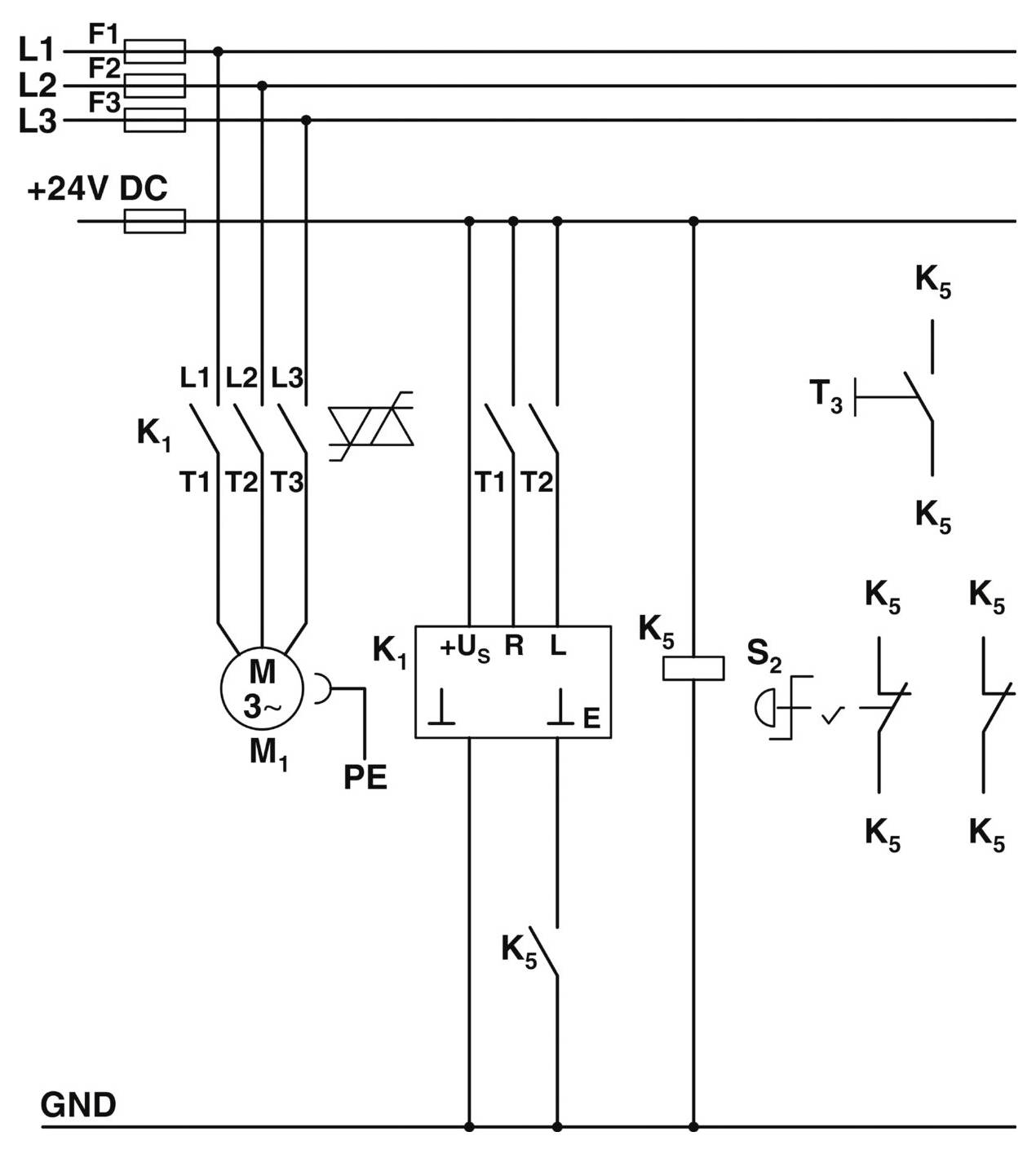

Schéma elektrického obvodu znázorňujúca prepojenia medzi komponentmi vrátane poistiek F1-F3, transformátorov T1-T3, spínačov K1-K5 a motora M.

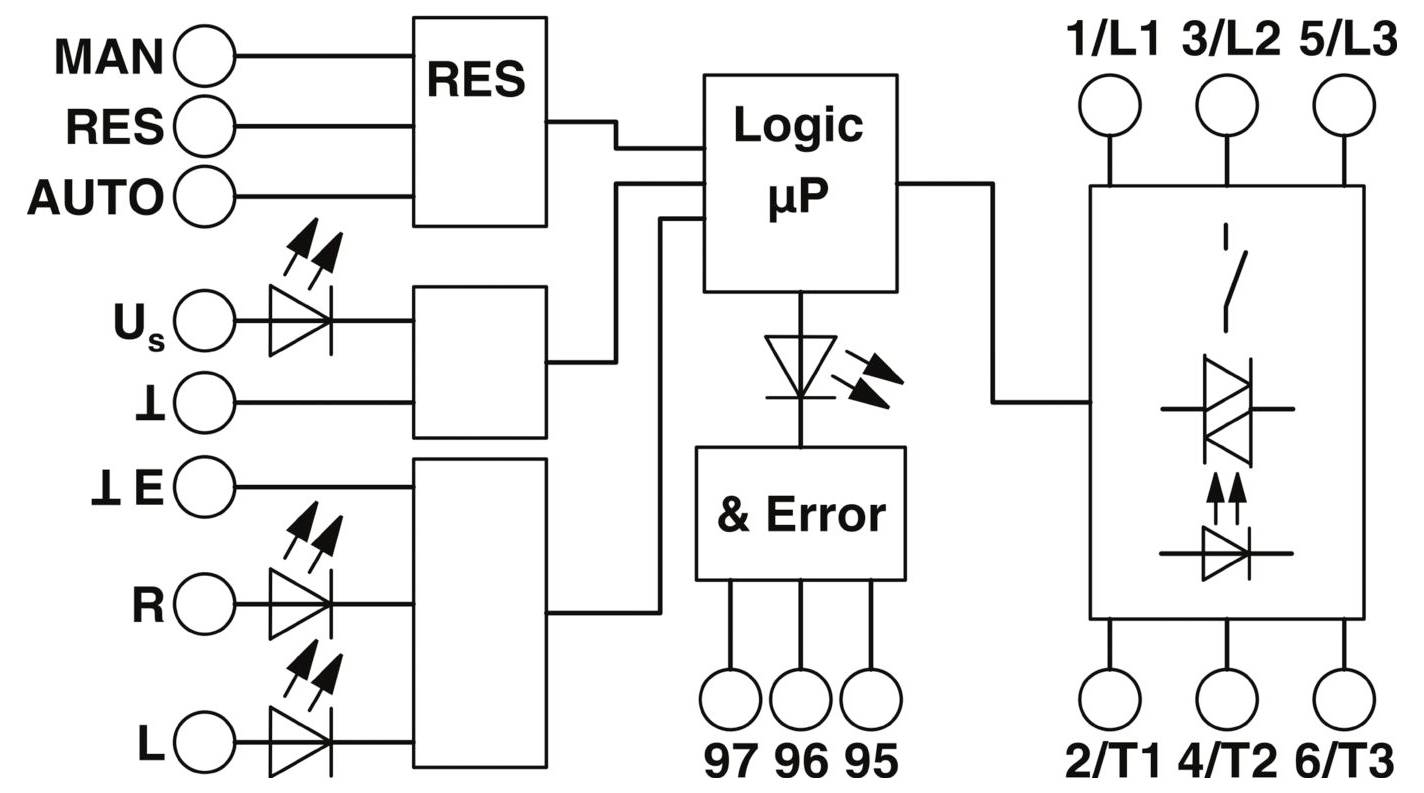

Schéma elektrického obvodu znázorňujúca toky a prepojenia systému riadenia. Kľúčové komponenty zahŕňajú RES, logiku μP a sekciu chýb.

1/6

Kategória výrobku

motorový stýkač

Menovité napätie

24 V/DC

Zaťažovací prúd

9 A

Pripojenie

skrutková svorka

Typ

ELR H5-IES-SC- 24DC/500AC-9

Datasheety: (PDF)

Doručenie: Pi 2. 10.

5 Ks

Počet

Celkom (134,14 € / kus)

134,14 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Hybridný štartér motora "4 v 1".

VPRAVO/VĽAVO/Ochrana motora/ NÚDZOVÉ ZASTAVENIE
Nahrádza 4 strelcov
Nastaviteľná poistka proti preťaženiu

Technické parametre

Kategória výrobku: motorový stýkač

Typ: ELR H5-IES-SC- 24DC/500AC-9

Menovité napätie: 24 V/DC

Riadiace napätie (min.): 19.2 V/DC

Riadiace napätie (max.): 30 V/DC

Rozsah riadiaceho napätia: 19.2 - 30 V/DC

Spínacie napätie (min.): 42 V/AC

Spínacie napätie (max.): 550 V/AC

Konštantný prúd (max.): 9 A

Zaťažovací prúd: 9 A

Vhodné pre značku: Phoenix Contact

Vhodné pre sériu: Phoenix Contact rad ELR H5

Pripojenie: skrutková svorka

: IP20

Min. teplota: -25 °C

Max. teplota: +70 °C

Šírka: 99 mm

V: 22.5 mm

Hĺbka: 114.5 mm

Rozmer.: (š x v x h) 99 x 22.5 x 114.5 mm

Obsah: 1 ks

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 1.5-9 A

: ÁNO

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 motorový stýkač 24 V/DC 9 A Vhodné pre značku (relé): Phoenix Contact 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 motorový stýkač 24 V/DC 9 A Vhodné pre značku (relé): Phoenix Contact 1 ks

Popis

Trojfázový hybridný motorový štartér s funkciou reverzácie a monitorovaním prúdu kombinuje štyri funkcie v jednom: pravý stýkač, ľavý stýkač, ochranné relé motora a stýkač NÚDZOVÉHO ZASTAVENIA až do kategórie 3. Náročnosť zapojenia je znížená na minimum pomocou vnútorného uzamykacieho obvodu a zapojenia záťaže.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
