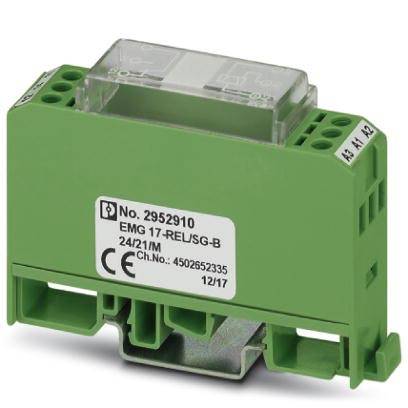

Phoenix Contact EMG 17-REL/SG-B 24/21/M reléový modul, 24 V/DC, 6 A, 1 prepínací, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reléový modul
Typ kontaktu
1 prepínací
Menovité napätie
24 V/DC
Spínacie napätie (max.)
250 V DC/AC
Spínací prúd (max.)
6 A
Datasheety: (PDF)
6 Ks
Počet
Celkom (83,99 € / kus)
104,99 €
-20 %
83,99 €
s DPH
Už len 6 Ks skladom!
Technické parametre
- Strata výkonu za nominálnych podmienok: 0,19 W.
- Maximálne spínacie napätie: 250 V AC / DC
- Minimálne spínacie napätie: 5 V (pri 100 mA)
- Minimálny spínací prúd: 1 mA (pri 24 V)
- Maximálny zapínací prúd: 8 A.
- Maximálny vypínací výkon (odporová záťaž):
- 144 W (pri 24 V DC)
- 43 W (pri 48 V DC)
- 42 W (pri 60 V DC)
- 55 W (pri 110 V DC)
- 100 W (pri 220 V DC)
- 1500 VA (pri 250 V AC)
- Spínacia kapacita:
- Inštalačná poloha: ľubovoľná
- Pokyny na inštaláciu: dajú sa zoradiť bez medzery
- Dĺžka odizolovania: 8 mm
- Prierez pevného vodiča: 0,2 mm² ... 4 mm²
- Flexibilný prierez vodiča: 0,2 mm² ... 2,5 mm²
- Prierez drôtu AWG: 24 ... 12
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 4 kV
- Izolácia: Bezpečné oddelenie, zosilnená izolácia
- Kategória prepätia: III
- Kategória výrobku
reléový modul
- Typ
EMG 17-REL/SG-B 24/21/M
- Pripojenie
skrutkovací
- Reakčná doba
5 ms
- Čas rozpadu
5 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgSnO
- Menovité napätie
24 V/DC
- Spínacie napätie (max.)
250 V DC/AC
- Spínací prúd (max.)
6 A
- Mechanická životnosť
107Spínacie cykly
- Max. teplota
+50 °C
- Min. teplota
-40 °C
- Dĺžka
62.5 mm
- Šírka
17.5 mm
- V
75 mm
- Rozmer.
(d x š x v) 62.5 x 17.5 x 75 mm
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M reléový modul, 24 V/DC, 6 A, 1 prepínací, 1 ks
Datasheet 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M reléový modul, 24 V/DC, 6 A, 1 prepínací, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M reléový modul, 24 V/DC, 6 A, 1 prepínací, 1 ks
Popis
Reléový modul s pevne spájkovaným miniatúrnym prepínacím relé remanencie, s obvodom so zápornou spínacou diódou, kontakty (AgSnO): malé až veľké výstupy, 1 prepínací kontakt, vstupné napätie 24 V DC
