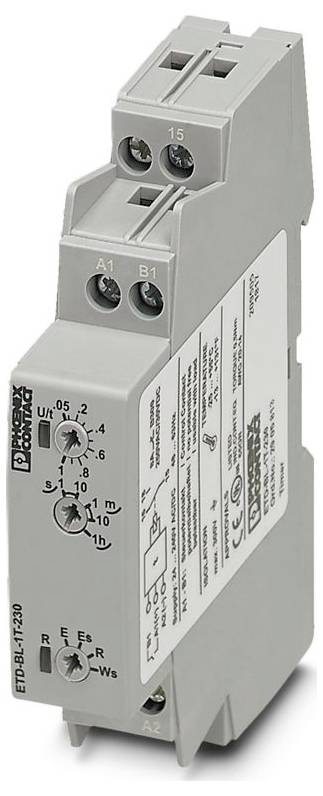

Phoenix Contact ETD-BL-1T-230 2905813 časové relé, 50 ms - 1 h, 250 V/AC, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
časové relé
Prevedenie
multifunkčné
Min. prevádzkové napätie
24 V DC/AC
Prevádzkové napätie max.
240 V DC/AC
Datasheety: (PDF)
Počet
Celkom (66,66 € / kus)
66,66 €
bez DPH.
Technické parametre
- Typ pripojenia: Skrutkové pripojenie
- Uťahovací moment: 1 Nm ... 1 Nm
- Prierez flexibilného vodiča: 0,5 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,5 mm² ... 2,5 mm²
- Prierez vodiča AWG: 20 ... 14
- Šírka: 17,5 mm
- výška 89,5 mm
- Hĺbka: 65,5 mm
- Farba: sivá (RAL 7042)
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -25 °C ... 55 °C
- Teplota okolia (skladovanie/preprava): -25 °C ... 70 °C
- Normy/predpisy: EN 50178
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 15% ... 85 %
- Nominálna frekvencia: 48 Hz ... 63 Hz
- Označenie pripojenia: Potenciálne fázové, svorky A1-B1
- Dĺžka odizolovania: 8 mm
- Montážna poloha: ľubovoľná
- Certifikácia: UL 508 Listed
- UL, USA / Kanada: UL, USA / Kanada
- Prevádzkový režim: 100 % ED
- CE: CE
- Certifikát: v súlade s UKCA
- Rozsah vstupného napätia: 24 V AC/DC ... 240 V AC/DC -15% ... +10 %
- Menovitý príkon: 4 VA
- Funkcia: E: Oneskorenie zapnutia; Rs: Oneskorenie vypnutia s ovládacím kontaktom; Es: Oneskorenie zapnutia s ovládacím kontaktom; Ws: Oneskorenie zapnutia s ovládacím kontaktom
- Montážny návod: na štandardnú lištu NS 35 podľa EN 60715
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Interferenčné žiarenie: Interferenčné žiarenie
- Odolnosť: EN 61000-6-2
- Maximálne spínacie napätie: 250 V AC (podľa IEC 60664-1)
- Indikátor stavu: zelená LED (NAPÁJANIE); žltá LED (relé aktívne)
- Izolácia: Základná izolácia
- Konfigurácia kontaktov: 1 bezpotenciálový prepínací kontakt
- UKCA: UKCA
- Prepínanie: Prepínanie
- Mechanická životnosť: 15 x 10⁶ spínacích cyklov
- Maximálna vypínacia schopnosť (odporová záťaž): 1250 VA (5 A / 250 V AC)
- Elektrická životnosť: 1 x 10⁵ spínacích cyklov
- Výstupná poistka: 5 A (rýchla)
- Čas reštartu: 100 ms
- Základná presnosť: ± 1 % (z hodnoty plného rozsahu)
- Opakovateľnosť: ≤ 0,5 % ± 5 ms
- Rozsah nastavenia času: 50 ms ... 1 h (5 časových koncových období)
- Presnosť nastavenia: ≤ 5 % (z hodnoty plného rozsahu)
- Dane: Dane
- Dĺžka riadiaceho impulzu: ≥ 50 ms (jednosmerný prúd); ≥ 100 ms (striedavý prúd)
- Skúšobné napätie vinutia relé/kontaktu relé: 4 kV
- Typický teplotný koeficient: ≤ 0,01 %/K
- Stupeň ochrany (kryt): IP40 (kryt)
- Stupeň ochrany (svorky): IP20 (svorky)
- Druh obalu
Piece
- Kategória výrobku
časové relé
- Typ
ETD-BL-1T-230
- Prevedenie
multifunkčné
- Pripojenie
skrutkovací
- Min. prevádzkové napätie
24 V DC/AC
- Prevádzkové napätie max.
240 V DC/AC
- Prevádzkové napätie
24 - 240 V DC/AC
- Typ kontaktu
1 prepínací
- Spínacie napätie (max.)
250 V/AC
- Max. spínací výkon
1250 VA
- Časový rozsah (min.)
50 ms
- Časový rozsah (max.)
1 h
- Min. teplota
-25 °C
- Max. teplota
55 °C
- Dĺžka
65.5 mm
- Šírka
17.5 mm
- V
89.5 mm
- Hĺbka
65.5 mm
- Rozmer.
(d x š x v) 65.5 x 17.5 x 89.5 mm
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 3579836 Phoenix Contact ETD-BL-1T-230 2905813 časové relé, 50 ms - 1 h, 250 V/AC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579836 Phoenix Contact ETD-BL-1T-230 2905813 časové relé, 50 ms - 1 h, 250 V/AC, 1 ks
Popis
Kompaktné multifunkčné časové relé so 4 funkciami a nastaviteľným časovým rozsahom (50 ms - 1 h), so skrutkovými svorkami, 1 prepínací kontakt
