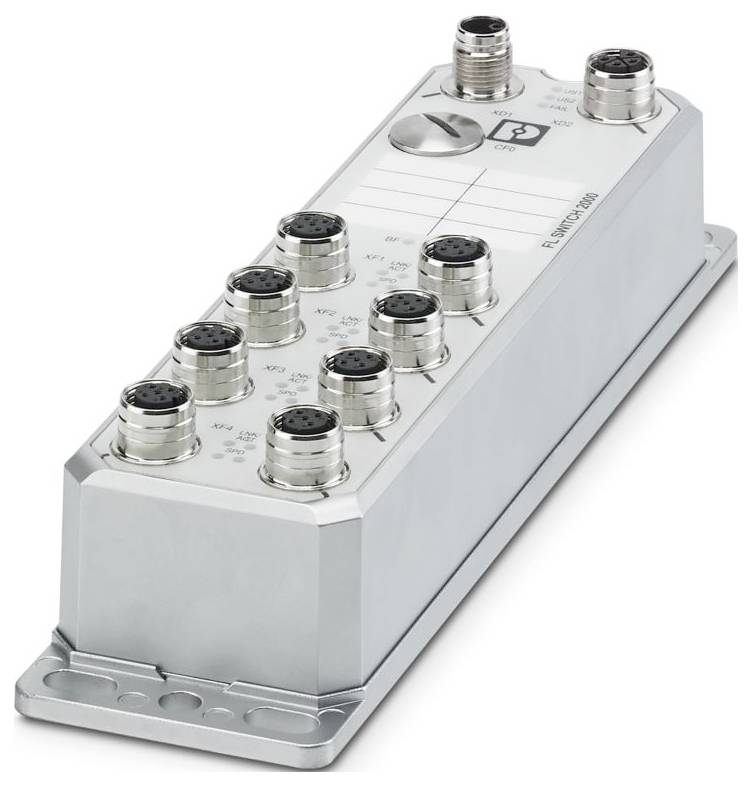

Phoenix Contact FL SWITCH 2608 PN priemyselný ethernetový switch 10 / 100 MBit/s

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (1 182,93 € / kus)

1 182,93 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: Managed Switch 2000
Dizajn: Samostatný
Typ pripojenia: Konektor M12, kódovanie L
Šírka: 60 mm
výška 226 mm
Hĺbka: 46 mm
Materiál puzdra: Zinkový tlakový odliatok
Podmienky prostredia: Podmienky prostredia
Stupeň krytia: IP65; IP66; IP67
Teplota okolia (prevádzka): -40 °C ... 70 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: EN 61000-6-3
Typ montáže: Montáž na stenu
Izolačné vlastnosti: Izolačné vlastnosti
Prípustná vlhkosť (prevádzka): 5% ... 95 %
Náraz (prevádzka): 30 g (EN 60068-2-27)
Vibrácie (prevádzka): podľa IEC 60068-2-6: 5g, 150 Hz
Všeobecné: Podpora je k dispozícii telefonicky a na mieste (platia poplatky).
Prenosová rýchlosť: 10/100 Mbps
Maximálna strata výkonu pri nominálnych podmienkach: 4,68 W (US = Min, Tamb = Max)
Trieda ochrany: III (VDE 0106)
Tlak vzduchu (prevádzkový): 79 kPa ... 108 kPa do 2000 m nad morom (bez zníženia výkonu)
Ethernet: Ethernet
Prenosová dĺžka: 100 m (na segment)
Rozsah napájacieho napätia: 9 V DC ... 57 V DC
Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 %
Poznámka k použitiu: Len na priemyselné použitie
spotreba prúdu: 180 mA
Zvyškové zvlnenie: 3,6 VSS (v rámci povoleného rozsahu napätia)
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Interferenčné žiarenie: Interferenčné žiarenie
Odolnosť: EN 61000-6-2
Indikátor stavu: LED diódy: US1, US2 (napájanie), Porucha, 2 LED diódy na ethernetový port (Link/Aktivita a Rýchlosť)
Fyzika prenosu: Meď
MTTF: 461,15 roka (štandard SN 29500, teplota 25 °C, pracovný cyklus 21 %); 149,69 roka (štandard SN 29500, teplota 40 °C, pracovný cyklus 34,25 %); 19,78 roka (štandard SN 29500, teplota 70 °C, pracovný cyklus 100 %)
Dodávka: Dodávka
Tlak vzduchu (skladovanie/preprava): 79 kPa ... 108 kPa do 2000 m nad morom (bez zníženia výkonu)
Bez látok, ktoré zhoršujú zmáčavosť farby: Áno
Typická spotreba prúdu: 180 mA (pri US = 24 V DC a okolitej teplote 25 °C)
Maximálny odber prúdu: 0,52 A (US = Min, Tamb = Max)
Poznámka týkajúca sa typu pripojenia: Autonegotiation a Autocrossing
Počet kanálov: 8 (porty M12)
Prenosové médium: meď
Lokálna diagnostika: napájacie napätie US1/2, LED US1, US2 zelená; rôzne LED FAIL červená; LED stavu prepojenia LINK zelená
Špeciálne vlastnosti: Rozšírený teplotný rozsah; Prednastavený režim PROFINET, stavové LED diódy PROFINET; Vývojový proces certifikovaný podľa IEC 62443-4-1; Produkt certifikovaný podľa IEC 62443-4-2
Základná funkčnosť: Prepínač s funkciou ukladania a preposielania, kompatibilný so štandardmi IEEE 802.3.
Funkcie prepínačov: Funkcie prepínačov
Diagnostické funkcie: história RMON; LLDP (Link Layer Discovery Protocol); SNMP Trapy; zrkadlenie portov N:1; ACD (Address Conflict Detection); SysLog; dohľad CRC
Funkcie filtrovania: Kvalita služby (8 prioritných tried); Trieda služby; DiffServ/DSCP; Prioritizácia portov; VLAN (až 32 VLAN); IGMP Snooping/Querier (v1/v2); Automatické dopytovanie portov; Rozšírené filtrovanie multicastu
Konfigurácia IP: DHCP klient; DHCP možnosť 82 (Relay Agent); DHCP server (založený na fonde, založený na porte); BootP; DCP (Discovery and Configuration Protocol)
Tabuľka MAC adries: 8k
Správa: Webová správa (HTTP/HTTPS); Správa používateľov na základe rolí (LDAP, RADIUS); SNMPv1/v2/v3; Rozhranie príkazového riadka (Telnet, SSH)
Redundancia: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); Podpora veľkých stromov; LACP (Link Aggregation Control Protocol); Redundancia systému PROFINET S2
Doplnkové funkcie: prenos MMS a GOOSE (IEC 61850-8-1); prenos Modbus/TCP
Synchronizácia času: SNTP (Simple Network Time Protocol)
Bezpečnostné prvky: Bezpečnostné prvky
Funkčnosť: Funkčnosť
Signálne LED diódy: Príjem dát, stav pripojenia
Testovacie nastavenie: Napájanie 24 V / funkčné uzemnenie 500 V DC 1 min; Rozhranie Ethernet / všetky ostatné potenciály 2,25 kV DC 1 min
Stavové a diagnostické indikátory: LED diódy: US1, US2 (napájanie), porucha, 2 LED diódy na ethernetový port (link/aktivita a rýchlosť)
Oneskorenie signálu: ≥ 6,5 µs (režim ukladania a preposielania, 10/100 MBit/s, v závislosti od veľkosti rámca)
Napájacie napätie (DC): 24 V DC (redundantné)
Zhoda s EMC: EN 61000-6-2 EN 61000-4-2 (ESD) kritérium B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetické polia) kritérium A; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) kritérium A; EN 61000-6-2 EN 61000-4-5 (Surge) kritérium B; EN 61000-6-2 EN 61000-4-6 (Conducted Imunity) kritérium A; EN 61000-6-3 (Conducted Emision) trieda B; EN 61000-6-3 (Conducted Emision) trieda B
Trieda zhody PROFINET: Trieda zhody B
Funkcia zariadenia PROFINET: Zariadenie PROFINET; Rýchle spustenie
Zabezpečenie portov: na základe MAC adresy, RADIUS (IEEE 802.1X), obídenie overovania MAC adresy

Kategória výrobku: priemyselný ethernetový switch

Prenosová rýchlosť cez LAN: 100 MBit/s

Prenosová rýchlosť: 10 / 100 MBit/s

Základné funkcie: managed Switch

Ethernetové porty: 8

0/100 MBit / s porty: 8 x

MAC adresy: 8000

Šírka: 60 mm

V: 226 mm

Hĺbka: 46 mm

Typ: FL SWITCH 2608 PN

Rozhranie: LAN (10/100 Mbit / s)

: IP65
IP66
IP67

Prevádzkové napätie: 24 V/DC

Max. okolitá teplota: 70 °C

Min. okolitá teplota: -40 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3564084 Phoenix Contact FL SWITCH 2608 PN priemyselný ethernetový switch 10 / 100 MBit/s

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564084 Phoenix Contact FL SWITCH 2608 PN priemyselný ethernetový switch 10 / 100 MBit/s

Popis

Spravovaný prepínač radu 2000, 8 portov M12 10/100 Mbps, Trieda ochrany: IP65/IP66/IP67, Trieda zhody PROFINET B, Rozšírený teplotný rozsah, Prednastavený režim PROFINET, Stavové LED diódy PROFINET, Certifikovaný vývojový proces podľa IEC 62443-4-1, Kompatibilný s IEC 62443-4-2

Tento text bol preložený strojovo.
