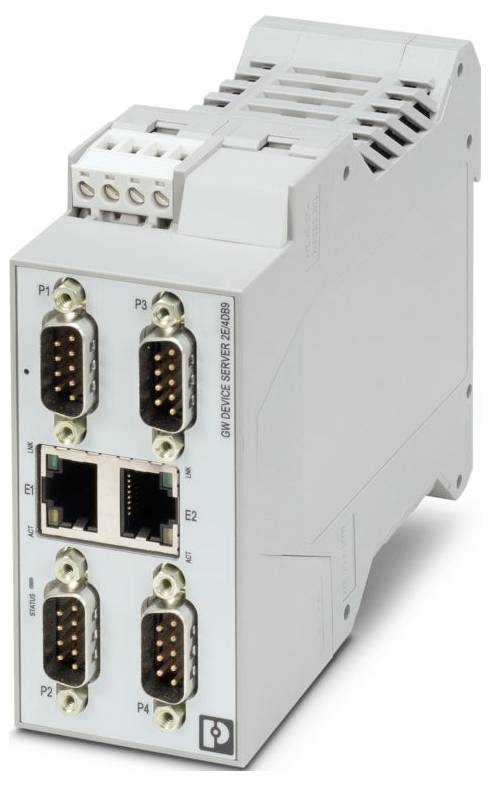

Phoenix Contact GW PN/MODBUS 2E/4DB9 konvertor rozhrania RJ-45, D-SUB9
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (1 186,18 € / kus)
1 186,18 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ pripojenia: Konektor D-SUB-9
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,20 mm² ... 2,50 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 45 mm
- výška 99 mm
- Hĺbka: 115 mm
- Farba: sivá
- Materiál puzdra: PA 6.6
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
- Nadmorská výška:< 2000 m
- Normy/predpisy: EN 55022, EN 55024
- Typ montáže: montáž na DIN lištu
- Prípustná vlhkosť (prevádzka): 10% ... 95 % (bez kondenzácie)
- Zhoda/Schválenia: Zhoda/Schválenia
- ATEX: DEMKO 18ATEX 2026X: II 3 G
- Ex ec IIC T4 Gc
- IECEx: IECEx UL 18.0023X
- Ex ec IIC T4 Gc
- UL, USA / Kanada: Trieda I, Oddiel 2, Skupiny A, B, C, D T4A
- Prenosová dĺžka: ≤ 1200 m
- Rozsah napájacieho napätia: 10,8 V DC ... 30 V DC (cez zásuvnú skrutkovú svorkovnicu COMBICON)
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Signál: Ethernet; PROFINET; Modbus
- Funkcia: Funkcia
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Interferenčné žiarenie: Interferenčné žiarenie
- Skúška škodlivých plynov: ISA-S71.04-1985 G3 Skupina ťažkých atmosfér A
- Odolnosť voči rušeniu: EN 61000-6-2:2005
- Podporované protokoly: PROFINET, Modbus ASCII/RTU/TCP
- Zakončovací odpor: 120 Ω (konfigurovateľný)
- Dodávka: Dodávka
- Odolnosť voči vibráciám podľa EN 60068-2-6/IEC 60068-2-6:
- Náraz podľa EN 60068-2-27/IEC 60068-2-27: :
- Typická spotreba prúdu: 110 mA (24 V DC)
- Maximálny odber prúdu: 120 mA (24 V DC)
- Počet kanálov: 2
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- UL, USA: UL 61010-1
- CCCex – Poznámka: Použitie v potenciálne výbušnom prostredí nie je v Číne povolené.
- Ex-Data: Ex-Data
- Správa: Správa cez web
- Počet portov: 4
- Galvanické oddelenie: IEC UL 61010-1 (VCC // Ethernet)
- MTBF: 63,5 roka (štandard Telcordia, teplota: 25 °C, zaťaženie: 50 %, faktor prostredia = 1,0); 42,3 roka (štandard Telcordia, teplota: 40 °C, zaťaženie: 50 %, faktor prostredia = 1,5)
- Sériová prenosová rýchlosť: 0,3 / 0,6 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 kbit/s
- Dátové rozhranie/dátové rozhranie testovacieho napätia: 1,5 kVrms (50 Hz, 1 min.)
- Dátové rozhranie/napájanie testovacieho napätia: 1,5 kVrms (50 Hz, 1 min.); 1,5 kVrms
- Stavové a diagnostické indikátory: LED diódy: Stav, ACT/LNK (prenos dát cez Ethernet)
- Webový server: áno
- Pomocné protokoly: ARP, DHCP (klient), PING
- Dáta: RS-232: Dáta: RS-232
- Priradenie pinov: 3, 5, 7
- Formát/kódovanie súboru: 5/6/7/8 dátových bitov, 1/2 stop bit, parita: Žiadna/Párna/Nepárna/Označená/Prázdna
- Riadenie toku dát/protokoly: Softvérové handshake, Xon/Xoff alebo hardvérové handshake RTS/CTS
- Dáta: RS-422: Dáta: RS-422
- Dáta: RS-485: Dáta: RS-485
- Klient Modbus/TCP: Klient Modbus/TCP
- Počet klientov Modbus TCP: 96
- Dáta: PROFINET, MODBUS TCP: Dáta: PROFINET, MODBUS TCP
- Kategória výrobku
konvertor rozhrania
- Rozhranie
RJ-45
D-SUB9
- Typ
GW PN/MODBUS 2E/4DB9
- Min. prevádzková teplota
-40 °C
- Prevádzková teplota
-40 °C (min)
- Rozmer.
(š x v x h) 45 x 99 x 115 mm
- Max. odber prúdu
120 mA
- V
99 mm
- Šírka
45 mm
- Číslo výrobcu
1105710
- Prevedenie
montážne lišty
- Hĺbka
115 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564228 Phoenix Contact GW PN/MODBUS 2E/4DB9 konvertor rozhrania RJ-45, D-SUB9
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564228 Phoenix Contact GW PN/MODBUS 2E/4DB9 konvertor rozhrania RJ-45, D-SUB9
Popis
GW PN/MODBUS... umožňuje obojsmernú komunikáciu medzi protokolmi PROFINET a Modbus. Obsahuje dva porty RJ45 a štyri porty D-SUB-9.
