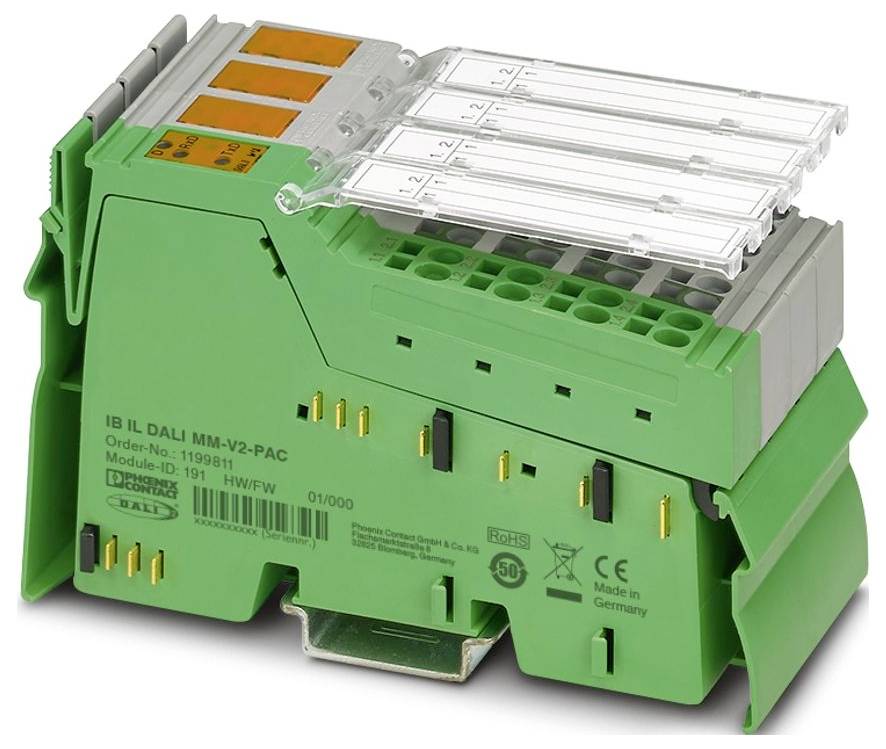

Phoenix Contact IB IL DALI MM-V2-PAC 1199811 24 V/DC, 15 V/DC, 7.5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (454,47 € / kus)
454,47 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: Radový
- Dizajn: modulárny
- Typ pripojenia: Pripojenie s napínacou pružinou
- Prierez flexibilného vodiča: 0,08 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 48,8 mm
- výška 119,8 mm
- Hĺbka: 71,5 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 55 °C
- Teplota okolia (skladovanie/preprava): -25 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Prípustná vlhkosť (prevádzka): 10% ... 95 % (podľa DIN EN 61131-2)
- Označenie konektora: Priamy konektor
- Dĺžka odizolovania: 8 mm
- Prenosová rýchlosť: 500 kbit/s
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Tlak vzduchu (prevádzkový): 80 kPa ... 106 kPa (do 2000 m nad morom)
- Rozsah dodávky: vrátane inline konektorov a polí na popis
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 10 % ... 95 % (podľa DIN EN 61131-2)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 230 mA
- Pripojenie vodiča: Pripojenie vodiča
- Názov: DALI
- Tlak vzduchu (skladovanie/preprava): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Špeciálne vlastnosti: Podpora viacerých masterov; integrované napájanie DALI
- Prenosová rýchlosť: 1200 bitov/s
- Spotreba energie: 3,5 W (Výška straty energie výrazne závisí od aktivity zbernice, ktorú len čiastočne ovplyvňuje samotný terminál. Maximálna strata výkonu sa dosiahne, keď ostatní účastníci obsadia zbernicu DALI s minimálnymi prestávkami a samotný terminál nevysiela, a zároveň sa plne využije prúd DALI 220 mA.
- Poznámka k rozmerom: Rozmery puzdra
- Napájacie napätie: 24 V DC (cez prepojku potenciálu)
- Výstupný prúd v prípade skratu: max. 250 mA
- Radový miestny autobus: Radový miestny autobus
- Modul: Modul
- ID kód (dec): 191
- ID kód (hex): BF
- Kód dĺžky (hex): 06
- Kód dĺžky (dec): 06
- Kanál procesných dát: 96 bitov
- Vstupný adresný priestor: 12 bajtov
- Výstupný adresný priestor: 12 bajtov
- Dĺžka registra: 96 bitov
- Potenciály: Napájanie logiky (UL): Potenciály: Napájanie logiky (UL)
- Oddelenie/izolácia potenciálov napäťových rozsahov: Oddelenie/izolácia potenciálov napäťových rozsahov
- Priamy konektor: Priamy konektor
- Diagnostické hlásenia: Áno. Žiadne periférne chyby | Chyby špecifické pre DALI na úrovni aplikácie.
- Miesto inštalácie: Rozvádzacia skrinka
- Prúdová zaťažiteľnosť: max. 220 mA (zaťaženie zbernice)
- Potenciál: Zásobovanie hlavného obvodu (UM): Potenciál: Zásobovanie hlavného obvodu (UM)
- Potenciál: Potenciál
- Fieldbus: DALI: Fieldbus: DALI
- Stupeň ochrany: Zbernica chránená do max. 250 V AC
- Skúšobné napätie: napájanie 7,5 V (logika zbernice) / napájanie 24 V (periférie) a funkčné uzemnenie (FE): 500 V AC, 50 Hz, 1 min
- Testovacie napätie: napájanie 7,5 V (logika zbernice) / zbernica DALI: 1,5 kV AC, 50 Hz, 1 min
- Skúšobné napätie: Napájanie 24 V (periférie) / zbernica DALI: 1,5 kV AC, 50 Hz, 1 min
- Kategória výrobku
Komunikačný modul
- Typ
IB IL DALI MM-V2-PAC
- Prevádzkové napätie
24 V/DC
15 V/DC
7.5 V/DC
- V
119.8 mm
- Dĺžka
71.5 mm
- Šírka
48.8 mm
IP20
- Rozmer.
(d x š x v) 71.5 x 48.8 x 119.8 mm
- Pripojovacie technika
pružinová svorkovnice na DIN lištu
- Pripojenie
pružinová svorkovnice na DIN lištu
- Max. odber prúdu
230 mA
- Číslo výrobcu
1199811
- Prevedenie
modulárny
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-25 °C
- Logické napätie U L
7.5 V/DC
- Hĺbka
71.44238 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 24 V/DC, 15 V/DC, 7.5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 24 V/DC, 15 V/DC, 7.5 V/DC
Popis
Inline, DALI master, kompatibilný s multimasterom, integrovaný DALI napájací zdroj, prenosová rýchlosť v lokálnej zbernici: 500 kbit/s, trieda ochrany: IP20, vrátane inline konektorov a polí na popis
