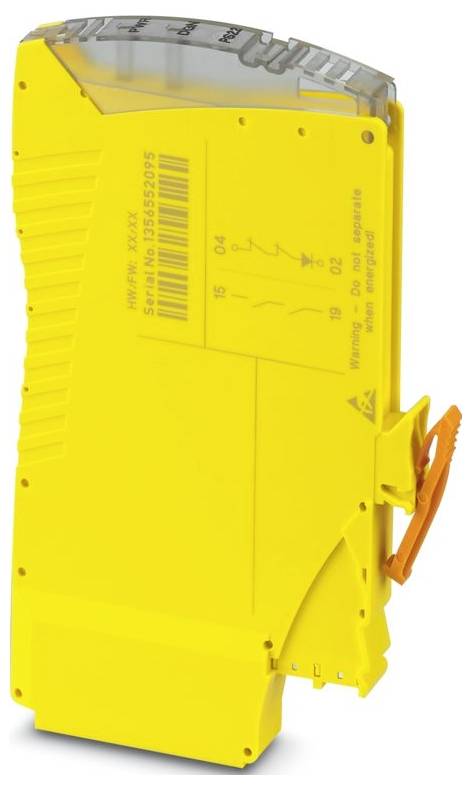

Phoenix Contact IOA-PSR-PS22-1NO-1NC-24DC Väzobné relé, 24 V/DC, (š x v x h) 10 x 75 x 112 mm, 2702971, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Väzobné relé
Pripojenie
zasúvacie sokel
Prevádzkové napätie
24 V/DC
Typ
IOA-PSR-PS22-1NO-1NC-24DC
Reakčná doba
150 ms
Datasheety: (PDF)
Počet
Celkom (162,59 € / kus)
162,59 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: PSRmini
- Typ pripojenia: Zásuvné na VIP zásuvkový modul
- Šírka: 10 mm
- výška 75 mm
- Hĺbka: 112 mm
- Materiál puzdra: PA 6.6
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 70 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: Zásuvná montáž
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, amplitúda 0,15 mm, 2 g
- Montážna poloha: vertikálna alebo horizontálna
- ATEX: ATEX
- IECEx: IECEx
- UL, USA / Kanada: UL, USA / Kanada
- Maximálna strata výkonu za nominálnych podmienok: 1,86 W (pri UB = 30 V DC, UBD = 30 V DC, IL = 9 A²)
- CE: CE
- Certifikát: E360692
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: 0,1 Hz
- Pokyny na inštaláciu: pozri krivku odľahčenia
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Šok: 15 g (Pri dlhodobom vystavení šoku sú možné kontaktné reakcie.)
- Ochranné obvody: Ochrana proti prepätiu | 35 V supresorová dióda (piny 05/06) | 33 V supresorová dióda (piny 04/03) | 35 V supresorová dióda (piny 02/03); Ochrana proti prepólovaniu menovitého napájacieho napätia riadiaceho obvodu a diagnostického napájacieho napätia
- Zobrazenie stavu: 2 x dvojfarebná LED (zelená, červená)
- Spínané napätie: min. 19,2 V DC; max. 30 V DC
- Použitie: Bezpečné vypnutie; Vysoký dopyt; Nízky dopyt; Ex
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: min. 1 mA; max. 100 mA
- Popis výstupu: bezpečnostne orientované rozpínacie kontakty
- Konfigurácia kontaktov: 1 spätnoväzobná prúdová cesta
- Maximálny trvalý prúd: 100 mA
- Menovité izolačné napätie: 250 V AC
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +25 %
- Menovitý napájací prúd riadiaceho systému IS: typicky 25 mA
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Mechanická životnosť: 10 x 10⁶ spínacích cyklov
- Typický čas núdzového režimu: 30 ms (pri ovládaní cez piny 05/06)
- Materiál kontaktov: AgCuNi, + Au
- Spínací prúd: 3 A (24 V (DC13)); 3 A (230 V (AC15))
- Výstupná poistka: 150 mA rýchla
- CSA, USA/Kanada: CSA, USA/Kanada
- Typ relé: Elektromechanické relé s nútene vedenými kontaktmi podľa IEC/EN 61810-3
- Časy: Časy
- Typ. Čas nábehu pri Us: 150 ms (pri ovládaní cez piny 05/06)
- Čas reštartu: 500 ms
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Základná izolácia 4 kV medzi všetkými prúdovými cestami a krytom; Bezpečné oddelenie, zosilnená izolácia 6 kV od riadiaceho obvodu (05/06) a diagnostického obvodu (03/04/02) k uvoľňovacej prúdovej ceste (15/19)
- Čas filtra: max. 3 ms (na pinoch 05/06 počas poklesov napätia pri Us); max. 3 ms (na pinoch 05/06 | nízka šírka testovacieho impulzu); ≥ 50 ms (na pinoch 05/06 | nízka frekvencia testovacieho impulzu); max. 17 ms (na pinoch 05/06 | vysoká šírka testovacieho impulzu); ≥ 600 ms (na pinoch 05/06 | vysoká šírka testovacieho impulzu)
- Počet výstupov: 1 (neprerušovaný)
- Spínací výkon: min. 20 mW
- Štvorec. Celkový prúd: 9 A² (pozor, zníženie výkonu)
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e (3 A DC13 | 3 A AC15 | 8760 spínacích cyklov/rok)
- Úroveň integrity bezpečnosti (SIL): 3
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typická 0,77 W
- Diagnostické napájacie napätie UD: 24 V DC -20 % / +25 % (na pine 04)
- Vstupný prúd na UD: 7 mA (na pinoch 04/03 na UD | + 100 mA v závislosti od zaťaženia na pin 02)
- Nábehový prúd pri UD: typicky 200 mA (Δt< 1 ms | na pinoch 04/03 na UD)
- Relé: Cesta uvoľňovacieho prúdu: Relé: Cesta uvoľňovacieho prúdu
- Relé: Cesta spätnoväzobného prúdu: Relé: Cesta spätnoväzobného prúdu
- Kategória zastávky: 0
- Bezpečnostné údaje: EN 50156-2: Bezpečnostné údaje: EN 50156-2
- Bezpečnostné údaje: IEC 61508 – Vysoký dopyt: Bezpečnostné údaje: IEC 61508 – Vysoký dopyt
- Bezpečnostné údaje: IEC 61508 – Nízky dopyt: Bezpečnostné údaje: IEC 61508 – Nízky dopyt
- Kategória výrobku
Väzobné relé
- Typ
IOA-PSR-PS22-1NO-1NC-24DC
- Pripojenie
zasúvacie sokel
- Prevádzkové napätie
24 V/DC
- Reakčná doba
150 ms
- Spínacie napätie (max.)
230 V DC/AC
30 V/DC
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Certifikácia (senzory)
DE
- Vlastnosti
s cestou signálneho prúdu
IP20
- Prevádzková teplota (min.)
-40 °C
- Prevádzková teplota (max.)
70 °C
- Hĺbka
112 mm
- Šírka
10 mm
- V
75 mm
- Rozmer.
(š x v x h) 10 x 75 x 112 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579333 Phoenix Contact IOA-PSR-PS22-1NO-1NC-24DC Väzobné relé, 24 V/DC, (š x v x h) 10 x 75 x 112 mm, 2702971, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579333 Phoenix Contact IOA-PSR-PS22-1NO-1NC-24DC Väzobné relé, 24 V/DC, (š x v x h) 10 x 75 x 112 mm, 2702971, 1 ks
Popis
Zásuvné prepojovacie relé SIL ako vstupno-výstupné príslušenstvo pre zásuvkový modul VIP, aplikácie s vysokou a nízkou záťažou SIL 3, bezpečné vypnutie, prepája digitálne výstupné signály s perifériou, jedna dráha uvoľňovacieho prúdu, jedna dráha spätnoväzobného prúdu, filter testovacích impulzov
