Phoenix Contact konektor do DPS MC Počet pólov 2 Raster (rozteč): 5.08 mm 1836189 1 ks

Zelený, obdĺžnikový rozvodný blok s ôsmimi zásuvkami, ktorý sa typicky používa na elektrické pripojenia.

Ilustračný obrázok

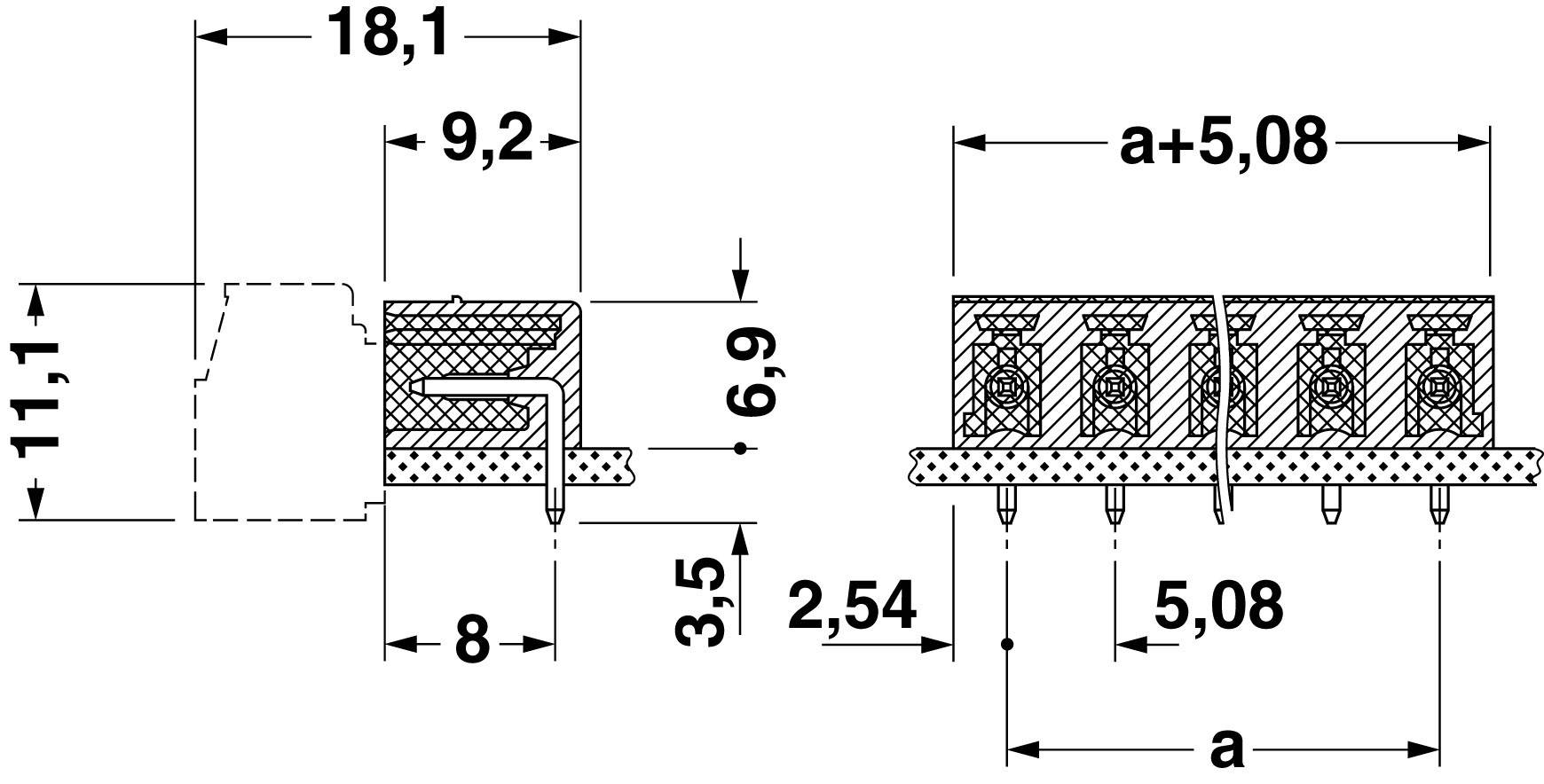

Technický nákres viacpólového konektora s rozmermi: výška 11,1 mm, šírka 8 mm, rozstup pinov 2,54 mm.

1/2

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka, vstaviteľná horizontálna

Počet riadkov

Rad

Raster (rozteč)

5.08 mm

Datasheety: (PDF)

Okamžité doručenie: Ut 13. 10.

143 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 5

Celkom (0,61 € / kus)

3,05 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Jednoúrovňové základné puzdro pre procesy spájkovania vlnami

Obsah: 1 ks
Počet riadkov: 1
Počet pólov: 2

Technické parametre

Rozmery pera: 0,8 x 0,8 mm
Skupina izolačných materiálov: IIIa
Typ izolačného materiálu: PBT.

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka, vstaviteľná horizontálna

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: MC

Vlastnosti: uzavretý

Raster (rozteč): 5.08 mm

Počet kontaktov v rade: 2

Počet pólov: 2

Šírka: 10.75 mm

Ø pin: 1.2 mm

Kolíkový tvar: pravouhlý

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 1 ks

Rozmer.: (d x š x v) 9.20 x 10.75 x 10.16 mm

Pripojenie: tlačené

Smer činnosti: vodorovne k DPS

Materiál puzdra: polyamid

Číslo výrobcu: 1836189

Farba: zelená

Priemyslové balenie: áno

Materiál kontaktu: eletrolitická meď

Kontaktný povrch tlačovej strany: pocínované

Finálna úprava kontaktu: pocínované

Menovité napätie: 320 V

V: 10.16 mm

Dĺžka: 9.20 mm

Smer zástrčky: vodorovne k DPS

Typ: MC 1,5/ 2-G-5,08

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 743538 Phoenix Contact konektor do DPS MC Počet pólov 2 Raster (rozteč): 5.08 mm 1836189 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 743538 Phoenix Contact konektor do DPS MC Počet pólov 2 Raster (rozteč): 5.08 mm 1836189 1 ks

Popis

MINI COMBICON jednoúrovňové základné puzdro pre procesy spájkovania vlnou, rozstup 5,08 mm:
Nízka celková výška rodiny konektorov MC 1.5, veľkoryso dimenzovaný pripojovací priestor, kolíkové záhlavia s nízkou celkovou výškou a kompaktné mriežky, kódovanie jednotlivých pólov odstránením kódovacieho očka a zasunutím kódovacieho profilu do krytu. Smer zástrčky rovnobežný s osou vodiča.
