Phoenix Contact konektor do DPS MSTB Počet pólov 3 Raster (rozteč): 5.08 mm 1759020 1 ks

Zelený, obdĺžnikový elektrický konektor s viacerými pripájacími kolíkmi.

Ilustračný obrázok

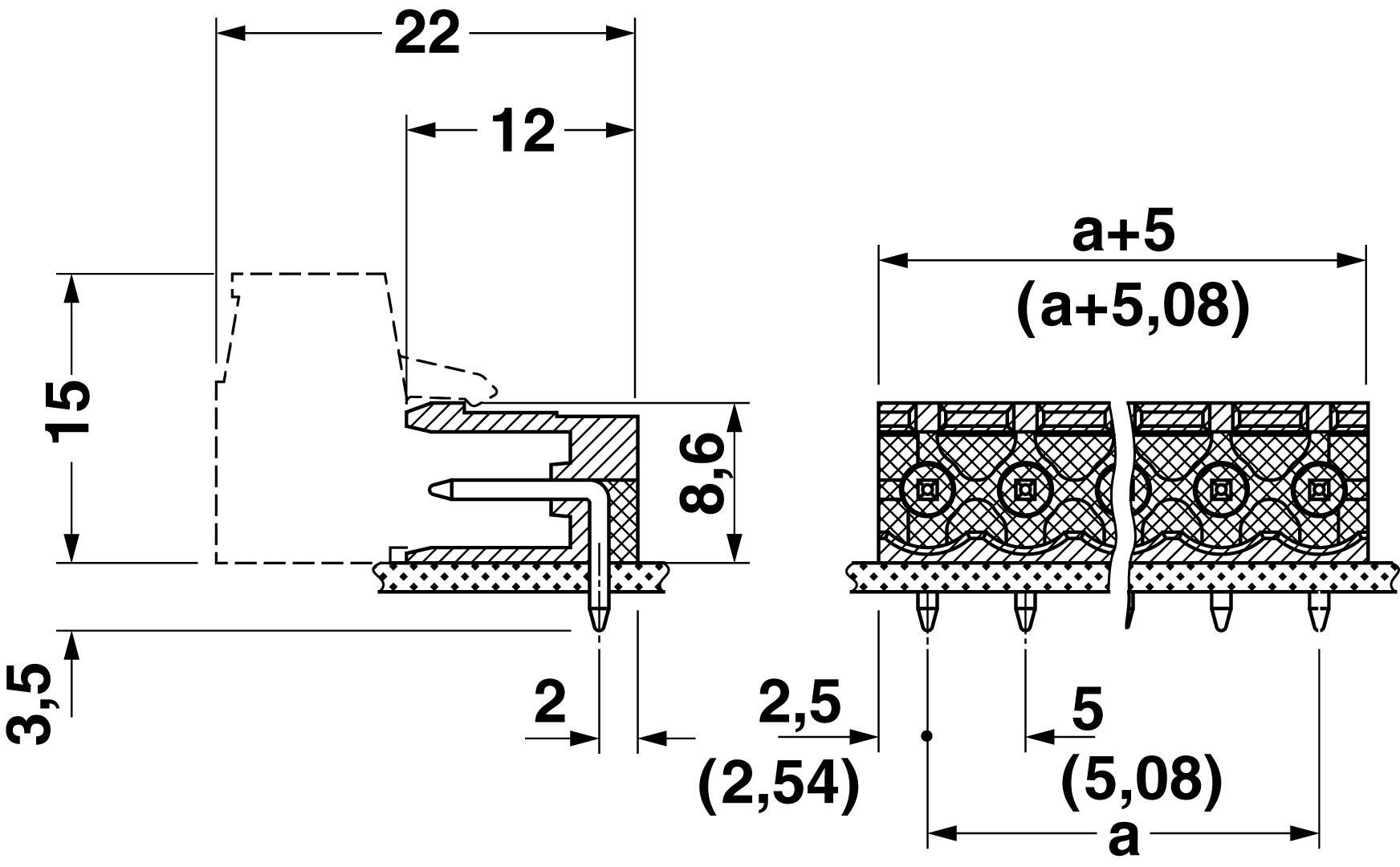

Technický výkres konektora s rozmermi v milimetroch: výška 15, šírka 22, rozstup pinov 2,5 a 5 (2,54 a 5,08).

1/2

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

kolíková lišta, uhlová

Počet riadkov

Rad

MSTB

Raster (rozteč)

5.08 mm

Datasheety: (PDF)

Doručenie: Št 8. 10.

109 Ks

Zobraziť alternatívy

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 250

Násobky: 250

Celkom (1,05 € / kus)

262,50 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Jednoposchodové základné puzdro na spájkovanie vlnami

Obsah: 1 ks
Počet riadkov: 1
Počet pólov: 3

Technické parametre

Rozmery pera: 1 x 1 mm
Skupina izolačných materiálov: IIIa
Druh izolácie: PBT.

Kategória výrobku: konektor do DPS

Prevedenie: kolíková lišta, uhlová

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: MSTB

Vlastnosti: bez bočných stien

Raster (rozteč): 5.08 mm

Počet kontaktov v rade: 3

Počet pólov: 3

Šírka: 15.24 mm

Ø pin: 1 mm

Kolíkový tvar: pravouhlý

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 1 ks

Rozmer.: (d x š x v) 12.00 x 15.24 x 12.10 mm

Pripojenie: tlačené

Smer činnosti: vodorovne k DPS

Materiál puzdra: polyamid

Číslo výrobcu: 1759020

Farba: zelená

Priemyslové balenie: áno

Materiál kontaktu: eletrolitická meď

Kontaktný povrch tlačovej strany: pocínované

Finálna úprava kontaktu: pocínované

Menovité napätie: 320 V

V: 12.10 mm

Dĺžka: 12.00 mm

Smer zástrčky: vodorovne k DPS

Typ: MSTB 2,5/ 3-G-5,08

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 743629 Phoenix Contact konektor do DPS MSTB Počet pólov 3 Raster (rozteč): 5.08 mm 1759020 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 743629 Phoenix Contact konektor do DPS MSTB Počet pólov 3 Raster (rozteč): 5.08 mm 1759020 1 ks

Popis

CLASSIC COMBICON jednostupňové puzdro pre procesy spájkovania vlnou:
Nízka celková výška rodiny konektorov MC 1.5, veľkoryso dimenzovaný pripojovací priestor, kolíkové záhlavia s nízkou celkovou výškou a kompaktné mriežky, kódovanie jednotlivých pólov odstránením kódovacieho očka a zasunutím kódovacieho profilu do krytu. Bez bočných stien. Smer zástrčky je rovnobežný s doskou s plošnými spojmi.

Tento text bol preložený strojovo.
