Phoenix Contact konektor do DPS Počet pólov 14 Raster (rozteč): 3.81 mm 1818300 1 ks Piece

Zelený elektronický konektor s viacerými pinmi, vhodný na použitie v doskách plošných spojov pre elektrické prepojenia.

Ilustračný obrázok

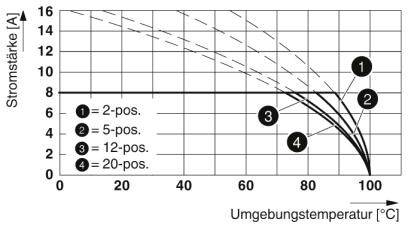

Graf ukazuje pokles intenzity prúdu [A] so stúpajúcou teplotou okolia [°C] pre rôzne polohy (2, 5, 12, 20).

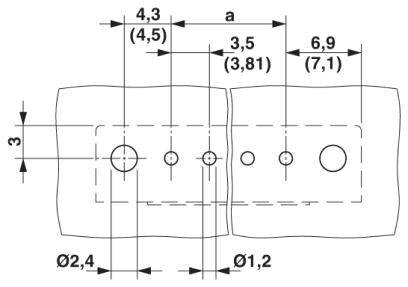

Technický výkres spojovacej súčiastky s rozmermi v milimetroch. Rozmery: šírka 4,3 a 6,9, priemer otvorov Ø2,4 a Ø1,2.

Mechanická výkresová dokumentácia konektora s rozmermi: šírka 7,25 mm, výška 9,2 mm, rôzne rozostupy pinov, celková šírka 13,8 mm.

Technický výkres súčasti s rozmermi: šírka 5,45 a 3,68, výška 7,8 a 11,2. Celková šírka je a+14,6 (a+15).

1/5

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka

Raster (rozteč)

3.81 mm

Počet pólov

Druh obalu

Piece

Datasheety: (PDF)

Doručenie: Po 14. 9.

1 Ks

Počet

Celkom (6,49 € / kus)

6,49 €

s DPH

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Záhlavie DPS

Obsah: 1 ks
Počet pólov: 14

Technické parametre

Menovitý prierez: 1,5 mm²
Celková výška: 9,2 mm
Dĺžka spájkovacieho kolíka: 3,4 mm
Rozmery pera: 0,8 x 0,8 mm
Skupina izolačných materiálov: IIIa
Menovité impulzné napätie (III / 3): 2,5 kV
Dĺžka čapu: 3,4 mm

Druh obalu: Piece

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka

Vlastnosti: s prírubou

Raster (rozteč): 3.81 mm

Počet pólov: 14

Šírka: 63.73 mm

Kolíkový tvar: štvorcový

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 1 ks

Rozmer.: (d x š x v) 7.25 x 63.73 x 12.6 mm

Pripojenie: spájkovaný konektor

Uhol pripojenia: 90°

Číslo výrobcu: 1818300

Farba: zelená

Izolačný materiál: PBT

Finálna úprava kontaktu: cín

Menovité napätie: 250 V

V: 12.6 mm

Dĺžka: 7.25 mm

Maximálny prierez: 1.5 mm²

Smer zástrčky: kolmo k DPS

Typ: MCV 1,5/14-GF-3,81-LR

Na stiahnutie

Datasheet

Datasheet 2209433 Phoenix Contact konektor do DPS Počet pólov 14 Raster (rozteč): 3.81 mm 1818300 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209433 Phoenix Contact konektor do DPS Počet pólov 14 Raster (rozteč): 3.81 mm 1818300 1 ks Piece

Popis

Známy princíp montáže umožňuje použitie na celom svete. Zaskrutkovateľná príruba pre maximálnu mechanickú stabilitu. Automatické zamykanie a intuitívne uvoľnenie vďaka farebne odlíšeným ovládacím páčkam zámku a uvoľnenia. Vertikálne pripojenie umožňuje viacradové usporiadanie na doske plošných spojov. Maximálna flexibilita v konštrukcii zariadenia - jeden základný pás pre konektory s rôznymi technológiami pripojenia.
