Phoenix Contact konektor do DPS Počet pólov 5 Raster (rozteč): 2.5 mm 1778722 400 ks

Biela plastová konektorová zástrčka s piatimi kovovými kolíkmi; používa sa na elektrické prepojenie komponentov.

Ilustračný obrázok

Technický výkres konektora s rozmermi: šírka 'a+8,1', výška 7,5 mm, hĺbka 5 mm, vzdialenosť kontaktov 2,1 mm.

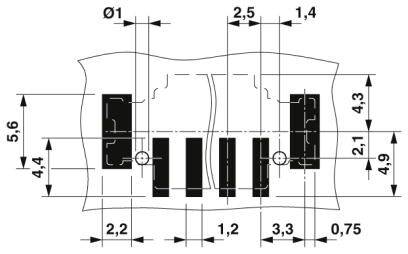

Technický výkres súčiastky s rozmermi v milimetroch. Zobrazuje podrobné vzdialenosti a dĺžky komponentov.

1/3

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka

Raster (rozteč)

2.5 mm

Počet pólov

Menovitý prúd

6 A

Datasheety: (PDF)

Doručenie: St 29. 7.

17 Set(y)

Počet (Veľkosť balenia 400 ks)

Set(y)

Celkom (2,02 € / kus)

809,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Záhlavie DPS

Obsah: 400 ks
Počet pólov: 5

Technické parametre

Menovitý prierez: 0,5 mm²
Dĺžka čapu: 2 mm

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka

Raster (rozteč): 2.5 mm

Počet pólov: 5

Menovitý prúd: 6 A

Menovitý prúd - filter: 6 A

Obsah: 400 ks

Pripojenie: SMD

Číslo výrobcu: 1778722

Farba: biela

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

Typ: PTSM 0,5/ 5-HV-2,5-SMD WH R44

Na stiahnutie

Datasheet

Datasheet 2209347 Phoenix Contact konektor do DPS Počet pólov 5 Raster (rozteč): 2.5 mm 1778722 400 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209347 Phoenix Contact konektor do DPS Počet pólov 5 Raster (rozteč): 2.5 mm 1778722 400 ks

Popis

Biela verzia: farebne stabilná pri spájkovaní aj pri použití. Navrhnuté na integráciu do procesu spájkovania SMT. Dodávka v pásovom balení podľa IEC 60286-3 pre automatizovanú montáž. Dodatočné spájkovacie kotvy znižujú mechanické namáhanie spájkovaných spojov. Vertikálne pripojenie umožňuje viacradové usporiadanie na doske plošných spojov.
