Phoenix Contact konektor do DPS Počet pólov 6 Raster (rozteč): 2.5 mm 1778803 600 ks

Čierny 6-pinový elektrický konektor s dvoma bočnými kovovými upevneniami, umiestnený na bielom pozadí.

Ilustračný obrázok

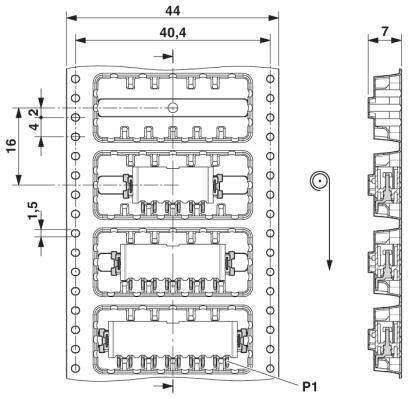

Technický výkres konektora s rozmermi a viacerými usporiadaniami kontaktov. Rozmery v milimetroch.

'Technický výkres mechanickej súčiastky s rozmermi. Značenia: Ø1,1; 0,2; 1,2; 1,55; 2,2; 2,3; 3,2; 3,75; 5,6.'

Technický výkres konektora s rozmermi v milimetroch. Zobrazuje pohľad v reze a čelný pohľad so špecifickými vzdialenosťami.

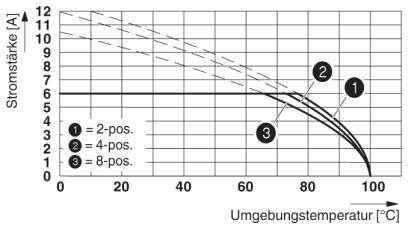

Diagram závislosti prúdu v ampéroch v závislosti od teploty okolia v stupňoch Celzia. Znázorňuje pokles prúdu so zvyšujúcou sa teplotou.

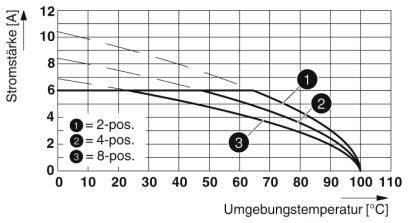

Graf znázorňuje vzťah medzi intenzitou prúdu (A) a okolitou teplotou (°C) pre 2-, 4- a 8-pólové zariadenia.

1/6

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka

Počet riadkov

Raster (rozteč)

2.5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Set(y)

Počet (Veľkosť balenia 600 ks)

Set(y)

Celkom (2,24 € / kus)

1 345,00 €

s DPH

Doprava zadarmo

Už len 1 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Záhlavie DPS

Obsah: 600 ks
Počet riadkov: 1
Počet pólov: 6

Technické parametre

Menovitý prierez: 0,5 mm²
Konštrukčná výška: 5 mm
Skupina izolačných materiálov: IIIa
Menovité impulzné napätie (III / 3): 2,5 kV
Vzdialenosť medzi kolíkmi: 2,50 mm

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka

Počet riadkov: 1

Raster (rozteč): 2.5 mm

Počet pólov: 6

Šírka: 18.8 mm

Menovitý prúd: 6 A

Menovitý prúd - filter: 6 A

Obsah: 600 ks

Rozmer.: (d x š x v) 7.5 x 18.8 x 5 mm

Pripojenie: SMT

Číslo výrobcu: 1778803

Farba: čierna

Izolačný materiál: LCP

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 5 mm

Dĺžka: 7.5 mm

Typ: PTSM 0,5/ 6-HH-2,5-SMD R44

Na stiahnutie

Datasheet

Datasheet 2209349 Phoenix Contact konektor do DPS Počet pólov 6 Raster (rozteč): 2.5 mm 1778803 600 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209349 Phoenix Contact konektor do DPS Počet pólov 6 Raster (rozteč): 2.5 mm 1778803 600 ks

Popis

Navrhnuté na integráciu do procesu spájkovania SMT. Dodávka v pásovom balení podľa IEC 60286-3 pre automatizovanú montáž. Dodatočné spájkovacie kotvy znižujú mechanické namáhanie spájkovaných spojov.
