Phoenix Contact konektor do DPS Počet pólov 6 Raster (rozteč): 3.5 mm 1780969 200 ks

Čierny plastový konektor s ôsmimi vertikálnymi konektorovými slotmi, ktorý sa používa na elektrické prepojenia.

Ilustračný obrázok

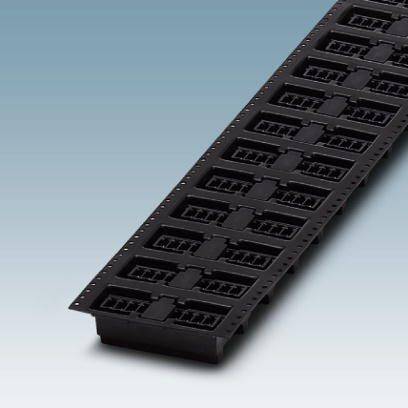

Čierna, podlhovastá doska s niekoľkými obdĺžnikovými priehlbinami v rade, pred modrým pozadím.

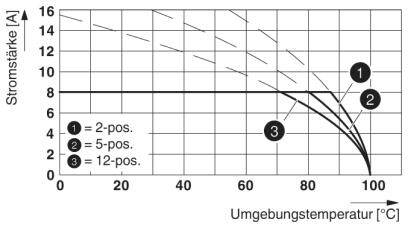

Graf zobrazuje elektrickú prúdovú intenzitu v ampéroch v závislosti od okolitej teploty v stupňoch Celzia. Porovnávajú sa tri krivky pre 2-polohové, 5-polohové a 12-polohové spoje.

Technický výkres spoja s rozmermi: vzdialenosť 'a' 3,5 cm, ostatné rozmery 2,45 cm a 1,4 cm. Otvory viditeľné v dvoch radoch.

Technický výkres relé s rozmermi v milimetroch. Zobrazuje bočný a čelný pohľad s rozstupmi pinov a celkovou výškou.

1/5

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka

Raster (rozteč)

3.5 mm

Počet pólov

Šírka

22.4 mm

Datasheety: (PDF)

Doručenie: Po 14. 9.

6 Set(y)

Počet (Veľkosť balenia 200 ks)

Set(y)

Celkom (1,83 € / kus)

365,00 €

s DPH

Doprava zadarmo

Už len 6 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 200 ks
Počet pólov: 6

Technické parametre

Menovitý prierez: 1,5 mm²
Celková výška: 9,2 mm
Dĺžka spájkovacieho kolíka: 2 mm
Rozmery pera: 0,8 x 0,8 mm
Skupina izolačných materiálov: IIIa
Menovité impulzné napätie (III / 3): 2,5 kV
Dĺžka čapu: 2 mm

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka

Raster (rozteč): 3.5 mm

Počet pólov: 6

Šírka: 22.4 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 200 ks

Rozmer.: (d x š x v) 6.9 x 22.4 x 11.2 mm

Pripojenie: THR

Číslo výrobcu: 1780969

Farba: čierna

Izolačný materiál: LCP

Finálna úprava kontaktu: cín

Menovité napätie: 250 V

V: 11.2 mm

Dĺžka: 6.9 mm

Typ: MCV 1,5/ 6-G-3,5 P20 THRR56

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209352 Phoenix Contact konektor do DPS Počet pólov 6 Raster (rozteč): 3.5 mm 1780969 200 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209352 Phoenix Contact konektor do DPS Počet pólov 6 Raster (rozteč): 3.5 mm 1780969 200 ks

Popis

Navrhnuté na integráciu do procesu spájkovania SMT. Vertikálne pripojenie umožňuje viacradové usporiadanie na doske plošných spojov. Maximálna flexibilita v konštrukcii zariadenia - jeden základný pás pre konektory s rôznymi technológiami pripojenia.

Tento text bol preložený strojovo.
