Phoenix Contact konektor do DPS Počet pólov 9 Raster (rozteč): 3.81 mm 1707078 50 ks

Čierny 12-pinový konektor, obdĺžnikového tvaru, s plochými kolíkmi na spodnej strane. Používa sa na pripojenie elektronických komponentov.

Ilustračný obrázok

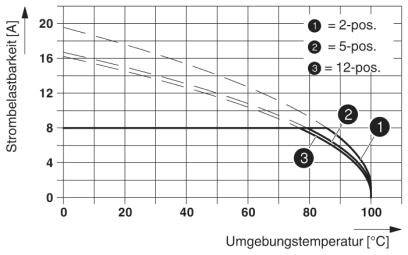

Graf zobrazuje zaťažiteľnosť prúdom v ampéroch (A) v závislosti od teploty okolia v stupňoch Celzia (°C) pre 2-, 5- a 12-žilové káblové jadrá.

Technický výkres zobrazuje dva vedľa seba umiestnené moduly so vzdialenosťou 3,81 cm medzi nimi a šírkou 2,6 cm.

Technický výkres elektronickej súčiastky s rozmermi v milimetroch: výška 18,7; šírka 11,1; ďalšie rozmery po stranách.

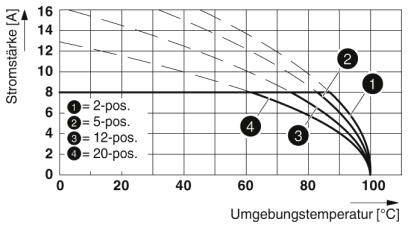

Graf zobrazuje prúd [A] v závislosti od teploty okolia [°C] pre 1 až 4 pozície. Krivky klesajú so zvyšujúcou sa teplotou.

1/5

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka

Počet riadkov

Raster (rozteč)

3.81 mm

Počet pólov

Datasheety: (PDF)

Doručenie: Po 14. 9.

1 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (2,40 € / kus)

119,99 €

s DPH

Doprava zadarmo

Už len 1 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Záhlavie DPS

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 9

Technické parametre

Menovitý prierez: 1,5 mm²
Celková výška: 9,2 mm
Dĺžka spájkovacieho kolíka: 1,4 mm
Rozmery pera: 0,8 x 0,8 mm
Skupina izolačných materiálov: IIIa
Menovité impulzné napätie (III / 3): 2,5 kV
Dĺžka čapu: 1,4 mm

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka

Počet riadkov: 1

Raster (rozteč): 3.81 mm

Počet pólov: 9

Šírka: 35.68 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 50 ks

Rozmer.: (d x š x v) 7.25 x 35.68 x 10.6 mm

Pripojenie: tlačené

Číslo výrobcu: 1707078

Farba: čierna

Izolačný materiál: LCP

Finálna úprava kontaktu: cín

Menovité napätie: 250 V

V: 10.6 mm

Dĺžka: 7.25 mm

Typ: MCV 1,5/ 9-G-3,81 P14 THR

Na stiahnutie

Datasheet

Datasheet 2209289 Phoenix Contact konektor do DPS Počet pólov 9 Raster (rozteč): 3.81 mm 1707078 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209289 Phoenix Contact konektor do DPS Počet pólov 9 Raster (rozteč): 3.81 mm 1707078 50 ks

Popis

Navrhnuté pre integráciu do procesu spájkovania SMT. Vertikálne pripojenie umožňuje viacradové usporiadanie na doske plošných spojov. Maximálna flexibilita v dizajne zariadenia - jeden základný pás pre konektory s rôznymi technológiami pripojenia.

Tento text bol preložený strojovo.
