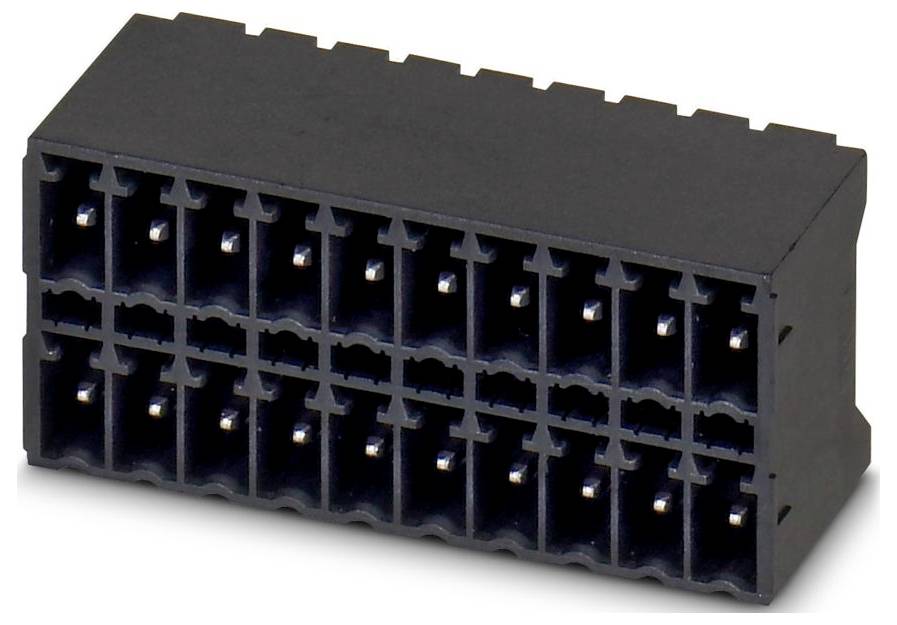

Phoenix Contact MCDN 1,5/ 2-G1-3,81 P26THR základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 2 Počet pólov
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
základná lišta pre plošné spoje
Počet kontaktov
4
Prevedenie
prevedenie konektora
Raster (rozteč)
3.81 mm
Obsah
130 ks
Datasheety: (PDF)
35 Set(y)
Množstevná cena (Set(y))
Zľava
Cena balenia (bez DPH.)
1
-
210,57 €
3
2% = 5,14 €
205,43 €
5
3% = 7,18 €
203,39 €
10
4% = 8,55 €
202,02 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet (Veľkosť balenia 130 ks)
Celkom (1,62 € / kus)
210,57 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Základná lišta PCB
- Počet pólov 4
- Počet riadkov 2
- Obsah 130 ks
Technické parametre
- Počet radov zástrčkových konektorov: 2
- Typ páskovania: Kartón (pre SMD)
- Typ elektrického pripojenia: iný
- Typ montáže: iný
- Menovité impulzné napätie: 2,5 kV
- Menovitý prúd In: 8 A
- Prevádzková teplota: -40-100 °C
- Trieda horľavosti izolačného materiálu podľa UL94: V0
- Priemer pripojovacieho kolíka: 1,4 mm
- Typ kontaktu: Pin
- Dĺžka kolíka: 2,6 mm
- Počet pólov: 4
- Rozstup konektorov: 3,81 mm
- Rozstup kontaktov: 3,81 mm
- Typ konektora: pevný konektor
- Stupeň znečistenia: 2
- Materiál kontaktného náteru: Cín
- Materiál izolačného telesa: iný
- Kategória prepätia: III
- Druh obalu
Carton
- Kategória výrobku
základná lišta pre plošné spoje
- Počet kontaktov
4
- Prevedenie
prevedenie konektora
- Vlastnosti
bez upevňovacích kolíkov
- Počet pólov
4
- Počet riadkov
2
- Raster (rozteč)
3.81 mm
- Materiál puzdra
PA
- Číslo výrobcu
1749528
- Obsah
130 ks
- Max. teplota
100 °C
- Min. teplota
-40 °C
- Typ
MCDN 1,5/ 2-G1-3,81 P26THR
- Finálna úprava kontaktu
cín
- Pólov
4
- Farba púzdra
čierna
- Menovité napätie
160 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3574198 Phoenix Contact MCDN 1,5/ 2-G1-3,81 P26THR základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 2 Počet pólov
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3574198 Phoenix Contact MCDN 1,5/ 2-G1-3,81 P26THR základná lišta pre plošné spoje Počet kontaktov 4 Počet riadkov 2 Počet pólov
Popis
Základný pásik pre dosku plošných spojov, menovitý prierez: 1,5 mm², farba: čierna, menovitý prúd: 8 A, menovité napätie (III/2): 160 V, povrch kontaktu: Sn, typ kontaktu: pin, počet potenciálov: 4, počet radov: 2, počet pólov: 2, počet pripojení: 4, produktová rada: MCDN 1,5/..-G1-THR, rozstup: 3,81 mm, montáž: spájkovanie THR / vlnové spájkovanie, rozloženie pinov: lineárne osadenie pinov, dĺžka pinov [P]: 2,6 mm, počet spájkovacích pinov na potenciál: 1, systém konektorov: COMBICON FMC 1,5 - MCDN 1,5, orientácia kontaktnej plochy: štandardná, zamykanie: žiadne, spôsob montáže: žiadny, typ balenia: zabalené v kartóne, dĺžka pinov je 2,6 mm. Informácie pre používateľa a odporúčania pre návrh technológie pretavovania cez otvor nájdete v časti „Na stiahnutie“.
