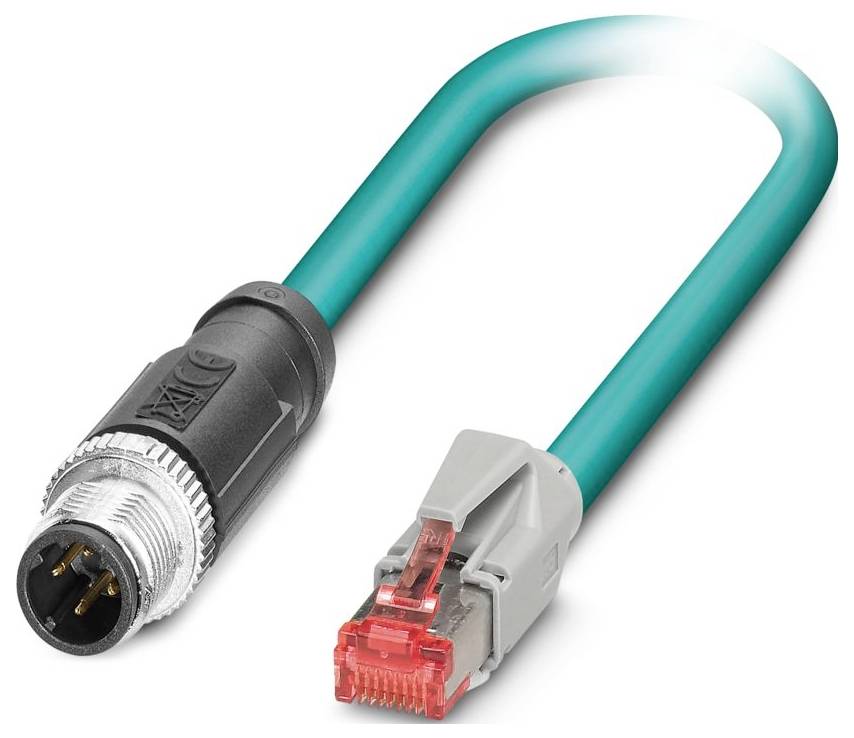

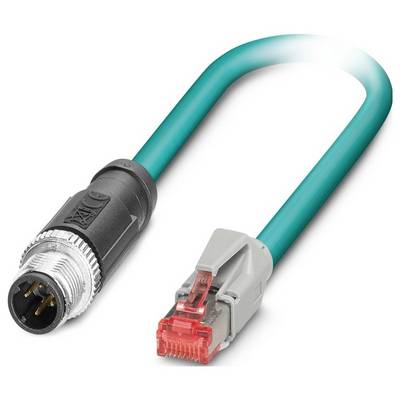

Phoenix Contact NBC-M12MSD/6,5-93E/R4AC spojovací kábel, 1066934, piny: 4, 6.5 m, 50 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
spojovací kábel
Norma zástrčky
ethernet
Strana pripojenia A
zástrčka M12, rovná
Strana pripojenia B
zástrčka RJ45
Počet pólov
4
Datasheety: (PDF)
46 Set(y)
Počet (Veľkosť balenia 50 ks)
Celkom (59,98 € / kus)
2 999,00 €
s DPH
Doprava zadarmo
Technické parametre
- Počet pólov: 4
- Menovité napätie UN: 48 V AC; 60 V DC
- Uťahovací moment: 0,4 Nm
- Trieda horľavosti podľa UL 94: V2
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 80 °C (kábel, pevná inštalácia); -30 °C ... 70 °C (kábel, flexibilná inštalácia)
- Normy/predpisy: IEC 61076-2-101
- Kategória prepätia: I
- Stupeň znečistenia: 2
- Všeobecné: Ďalšie produkty s variabilným typom kábla a variabilnou dĺžkou kábla nájdete v sekcii Príslušenstvo.
- Menovitý prúd IN: 1 A
- Vonkajší priemer kábla: 6,40 mm ±0,2 mm
- Vonkajší plášť, materiál: PUR
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 6,5 m
- Prierez vodiča: 2x 2x 0,14 mm²
- Tienenie: Pokročilá technológia tienenia
- Štandardné označenie: Konektor M12
- Vonkajší plášť, farba: vodná modrá RAL 5021
- Použitie: Štandardné
- Farba (puzdro): sivá
- Prenosové médium: meď
- Izolačný odpor: ≥ 5 GΩ*km
- Kontakt materiálu: CuSn;Ni/Au;PC;PA
- UL AWM štýl: 21238 (80 °C / 600 V)
- Tienené: áno
- Typ kábla: Flexibilný ethernetový kábel CAT5, 2-párový [93E]
- Signálny vodič AWG: 26
- Priemer vodiča vrátane izolácie: 0,95 mm ±0,05 mm
- Materiál na izoláciu vodičov: penový PE
- Jednoduchý vodič, farba: biela/oranžovo-oranžová, biela/zeleno-zelená
- Celkové zapojenie: 2 páry s 2 výplňovými vodičmi do jadra
- Menovité napätie kábla: ≤ 100 V
- Minimálny polomer ohybu, trvalo nainštalovaný: 4 x D
- Minimálny polomer ohybu, flexibilne položený: 8 x D
- Najmenší polomer ohybu, trvalo nainštalovaný: 26 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 51 mm
- Odolnosť proti ohňu: podľa IEC 60332-1-2; podľa UN ECE-R 118.03; UL 1581, časť 1060 a UL 2556, časť 9.3 (FT1); UL 1581, časť 1100 a UL 2556, časť 9.1 (HFT/FT2)
- Odolnosť voči oleju: podľa IEC 60811-404
- Párovacie cykly: ≥ 750
- Pripojenie 1: Pripojenie 1
- Port 2: Port 2
- Bez halogénov: podľa IEC 60754-1
- Konštrukcia vodiča: 2x2xAWG26/7, SF/UTP
- Optické pokrytie obrazovky: 70 %
- Odpor slučky: ≤ 280,00 Ω/km
- Charakteristická impedancia: 100 Ω ± 5 Ω (pri 100 MHz)
- Skúšobné napätie vodič/vodič: 2000 V (50 Hz, 1 min.)
- Skúšobné napätie vodiča/tienenia: 2000,00 V (50 Hz, 1 min.)
- Splietanie párov: 2 vodiče na pár
- Typ senzora: Ethernet
- Typ/kategória signálu: Ethernet CAT5 (IEC 11801), 100 Mbit/s
- Prenosová rýchlosť: 100 Mbit/s
- Flexibilný Ethernet CAT5, 2-párový [93E]: Flexibilný Ethernet CAT5, 2-párový [93E]
- Rozmerový výkres: Schéma zapojenia pinov konektora RJ45
- Dizajn: Zástrčka RJ45, rovná
- Typ
NBC-M12MSD/6,5-93E/R4AC
- Kategória výrobku
spojovací kábel
- Norma zástrčky
ethernet
- Strana pripojenia A
zástrčka M12, rovná
- Strana pripojenia B
zástrčka RJ45
- Počet pólov
4
- Dĺžka kábla
6.5 m
- Materiál plášťa
PUR
- Menovité napätie
48 V/AC
60 V/DC
- Vonkajší Ø
6.40 mm
- Pripojenie
zástrčka M12
- Typ závitu, šírka pripojenie
M12
- Typ závitu, pripojenie kábla a montáž
M12
- Farba kábla
vodná modrá
- Kódovanie
typ D
- Materiál kontaktu
CuSn
- Kontaktná plocha
Ni / Au
IP65
IP67
IP20
- Vlastnosti
bez halogénov
tienený
- Min. teplota
-40 °C
- Max. teplota
80 °C
- Číslo výrobcu
1066934
- Obsah
50 ks
- Priemer
6.40 mm
- Menovité napätie
48 V
- Tienený
áno
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562757 Phoenix Contact NBC-M12MSD/6,5-93E/R4AC spojovací kábel, 1066934, piny: 4, 6.5 m, 50 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562757 Phoenix Contact NBC-M12MSD/6,5-93E/R4AC spojovací kábel, 1066934, piny: 4, 6.5 m, 50 ks
Popis
Sieťový kábel, Ethernet CAT5 (100 Mbit/s), 4-pinový, bezhalogénový PUR, vodová modrá RAL 5021, tienený (Advanced Shielding Technology), priamy konektor M12, kódovanie: D / IP67, na priamy konektor RJ45 / IP20, dĺžka kábla: 6,5 m
