Meracia technika a napájanie Meracie prístroje Vstavané meracie prístroje Meracie transformátory

Phoenix Contact PACT MCR-V2-5012- 85- 250-5A-1 transformátor Primárny prúd 250 A Sekundárny prúd 5 A Ø priechodky vodiče

EAN:
Označenie výrobcu:
Objednávacie číslo:

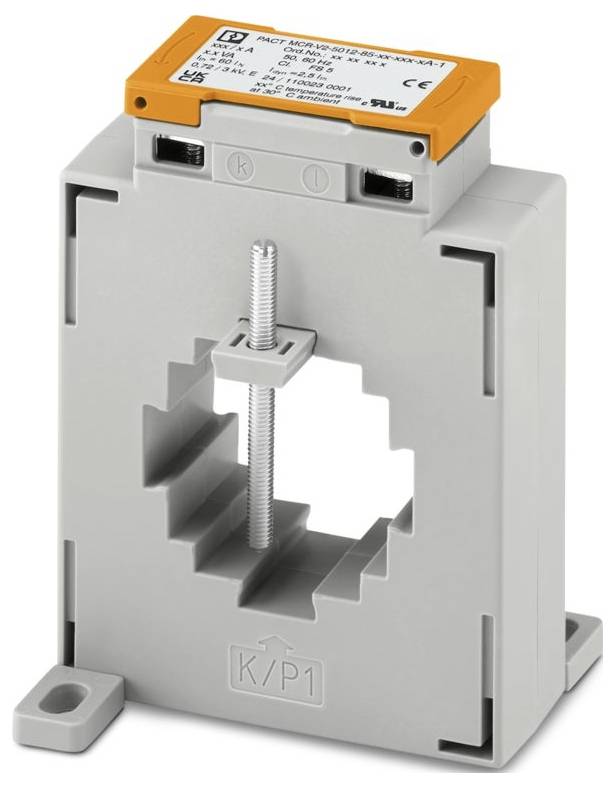

Sivý elektrický transformátor s oranžovým vrchom, s centrálnym otvorom jadra a skrutkovacím mechanizmom, používaný na meranie prúdu.
Ilustračný obrázok
Sivý elektrický transformátor s oranžovým vrchom, s centrálnym otvorom jadra a skrutkovacím mechanizmom, používaný na meranie prúdu.
Ilustračný obrázok
Phoenix Contact
Datasheety: (PDF)
Deutsch (Deutschland)
Doručenie: Pi 9. 10.

79 Ks

Počet

Celkom (39,02 € / kus)
39,02 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident
  • Hlavné benefity
  • Technické parametre
  • Varianty
  • Na stiahnutie
  • Popis
  • Súvisiaci

Hlavné benefity

Menič prúdu

  • Vstupný prúd 250 A
  • Druhotný výstupný prúd 5 A
  • Ø priechodky vodiče 42 mm

Technické parametre

  • Produktová skupina: Pripínacie prúdové transformátory
  • Typ pripojenia: Skrutkové pripojenie
  • Uťahovací moment: 2 Nm ... 2 Nm
  • Prierez flexibilného vodiča: 2x 10 mm² ... 10 mm² (sekundárne svorky)
  • Šírka: 40 mm
  • výška 10 mm
  • Hĺbka: 31 mm
  • Farba: sivá (RAL 7042)
  • Trieda horľavosti podľa UL 94: V0 (kryt)
  • Materiál puzdra: PA 6.6
  • Podmienky prostredia: Podmienky prostredia
  • Teplota okolia (prevádzka): -25 °C ... 40 °C
  • Teplota okolia (skladovanie/preprava): -25 °C ... 40 °C
  • Nadmorská výška: ≤ 1000 m
  • Normy/predpisy: EN 61869
  • Typ montáže: Montáž na lištu; montáž na stenu
  • Prípustná vlhkosť (prevádzka): Len na vnútorné použitie, bez kondenzácie
  • Dĺžka odizolovania: 10 mm
  • Všeobecné: Všeobecné
  • Identifikácia: XODW8.E323953
  • UL, USA / Kanada: UL, USA / Kanada
  • Priemer: 6,5 mm
  • CE: CE
  • Certifikát: v súlade s UKCA
  • Signál: Signál
  • Rozmery článku: Rozmery článku
  • Rozmery výrobku pre alternatívnu montáž: Rozmery výrobku pre alternatívnu montáž
  • Označenie: Prúdový výstup
  • Vrt: Vrt
  • UKCA: UKCA
  • Menovité izolačné napätie: 1 kV (fáza/nulový vodič)
  • Trieda presnosti: 1
  • Typ meniča: Pripínací prúdový transformátor
  • Prúdový transformátor: Prúdový transformátor
  • Okrúhly rebrík: Okrúhly rebrík
  • Kalibrovateľné: nie
  • Menovitý výkon: 7,5 VA
  • Tepelne navrhnutý krátkodobý prietok: Ith = 60 * In
  • Menovitý tepelný trvalý prúd: Id = 1,2 * In
  • Menovitý impulzný prúd: Idyn = 2,5 * Ith
  • Menovitá frekvencia fn: 50 Hz; 60 Hz
  • Primárny menovitý prúd Ipn: 0 A AC ... 250 A striedavého prúdu
  • Menovitý sekundárny prúd Isn: 5 A AC
  • Obmedzujúci faktor nadprúdu: FS 5
  • Medená koľajnica: Medená koľajnica
  • Medená koľajnica 2: Medená koľajnica 2
  • Trieda izolácie: H
Kategória výrobku

transformátor

Druh upevnenie

montáž na DIM lištu

Primárny prúd

250 A

Sekundárny prúd

5 A

7.5 VA

Ø priechodky vodiče

42 mm

Trieda presnosti

1

Typ

PACT MCR-V2-5012- 85- 250-5A-1

Rozmer.

(d x š x v) 85 x 31 x 110 mm

Druhotný výstupný prúd

5 A

Vstupný prúd

250 A

Šírka

31 mm

V

110 mm

Dĺžka

85 mm

UKCA

áno

Varianty(Všetky ceny sú bez DPH.)

Primárny prúd
Výkon
Druh upevnenie
Sekundárny prúd
Ø priechodky vodiče

Phoenix Contact PACT MCR-V2-5012- 85- 250-5A-1 transformátor Primárny prúd 250 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks
Phoenix Contact PACT MCR-V2-5012- 85- 250-5A-1 transformátor Primárny prúd 250 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

3578844


Tento produkt
250 A
7.5 VA
montáž na DIM lištu
5 A
42 mm
Phoenix Contact PACT MCR-V2-5012- 85- 150-5A-1 transformátor Primárny prúd 150 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks
Phoenix Contact PACT MCR-V2-5012- 85- 150-5A-1 transformátor Primárny prúd 150 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

3578744


150 A
3.75 VA
montáž na DIM lištu
5 A
42 mm
Phoenix Contact PACT MCR-V2-5012- 85- 300-5A-1 transformátor Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks
Phoenix Contact PACT MCR-V2-5012- 85- 300-5A-1 transformátor Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

3578747


300 A
10 VA
montáž na DIM lištu
5 A
42 mm
Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 transformátor Primárny prúd 500 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks
Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 transformátor Primárny prúd 500 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

3578748


500 A
15 VA
montáž na DIM lištu
5 A
42 mm
Phoenix Contact PACT MCR-V2-5012- 85- 750-5A-1 transformátor Primárny prúd 750 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks
Phoenix Contact PACT MCR-V2-5012- 85- 750-5A-1 transformátor Primárny prúd 750 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

3578750


750 A
10 VA
montáž na DIM lištu
5 A
42 mm
Phoenix Contact PACT MCR-V2-5012- 85-1500-5A-1 transformátor Primárny prúd 1500 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks
Phoenix Contact PACT MCR-V2-5012- 85-1500-5A-1 transformátor Primárny prúd 1500 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

3578751


1500 A
15 VA
montáž na DIM lištu
5 A
42 mm
Phoenix Contact PACT MCR-V2-10020-129-2500-5A transformátor Primárny prúd 2500 A Sekundárny prúd 5 A Ø priechodky vodiče:85 mm montáž na DIM lištu 1 ks
Phoenix Contact PACT MCR-V2-10020-129-2500-5A transformátor Primárny prúd 2500 A Sekundárny prúd 5 A Ø priechodky vodiče:85 mm montáž na DIM lištu 1 ks

3578752


2500 A
15 VA
montáž na DIM lištu
5 A
85 mm
Phoenix Contact PACT MCR-V2-5012- 85-1250-5A-1 transformátor Primárny prúd 1250 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks
Phoenix Contact PACT MCR-V2-5012- 85-1250-5A-1 transformátor Primárny prúd 1250 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

3578782


1250 A
15 VA
montáž na DIM lištu
5 A
42 mm
Phoenix Contact PACT MCR-V1-21-44-300-5A-1 transformátor Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:20 mm montáž na DIM lištu 1 ks
Phoenix Contact PACT MCR-V1-21-44-300-5A-1 transformátor Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:20 mm montáž na DIM lištu 1 ks

3578803


300 A
10 VA
montáž na DIM lištu
5 A
20 mm
Phoenix Contact PACT MCR-V1-21-44-500-5A-1 transformátor Primárny prúd 500 A Sekundárny prúd 5 A Ø priechodky vodiče:20 mm montáž na DIM lištu 1 ks
Phoenix Contact PACT MCR-V1-21-44-500-5A-1 transformátor Primárny prúd 500 A Sekundárny prúd 5 A Ø priechodky vodiče:20 mm montáž na DIM lištu 1 ks

3578806


500 A
10 VA
montáž na DIM lištu
5 A
20 mm

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 3578844 Phoenix Contact PACT MCR-V2-5012- 85- 250-5A-1 transformátor Primárny prúd 250 A Sekundárny prúd 5 A Ø priechodky vodiče

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3578844 Phoenix Contact PACT MCR-V2-5012- 85- 250-5A-1 transformátor Primárny prúd 250 A Sekundárny prúd 5 A Ø priechodky vodiče

Popis

Prúdový transformátor s klipovou konštrukciou, primárny prúd 250 A AC; sekundárny prúd 5 A AC; trieda presnosti 1; menovitý výkon 7,5 VA

Tento text bol preložený strojovo.

Popis

Prúdový transformátor s klipovou konštrukciou, primárny prúd 250 A AC; sekundárny prúd 5 A AC; trieda presnosti 1; menovitý výkon 7,5 VA

Tento text bol preložený strojovo.
