Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 transformátor Primárny prúd 500 A Sekundárny prúd 5 A Ø priechodky vodiče

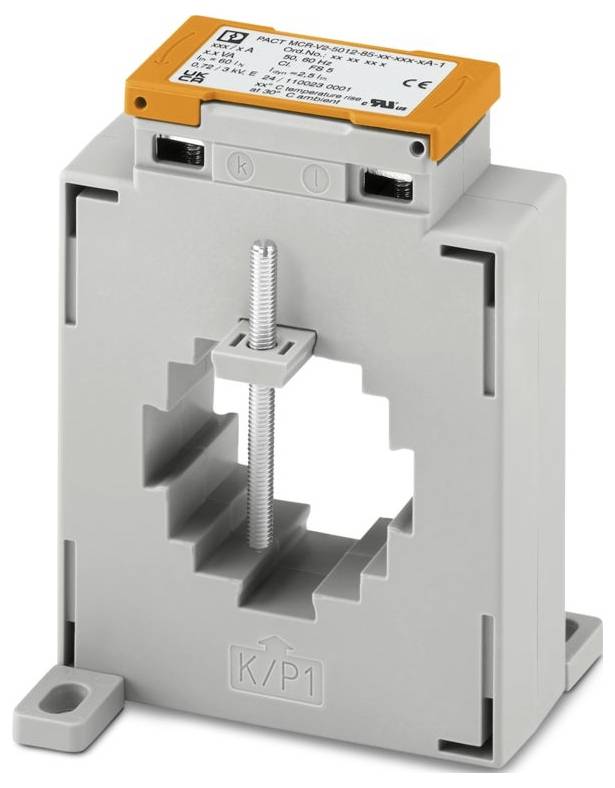

Sivý a oranžový elektrický transformátor s označenými vstupnými bodmi, namontovaný na podstave.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 12. 10.

343 Ks

Počet

Celkom (53,65 € / kus)

53,65 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Menič prúdu

Vstupný prúd 500 A
Druhotný výstupný prúd 5 A
Ø priechodky vodiče 42 mm

Technické parametre

Produktová skupina: Pripínacie prúdové transformátory
Typ pripojenia: Skrutkové pripojenie
Uťahovací moment: 2 Nm ... 2 Nm
Prierez flexibilného vodiča: 2x 10 mm² ... 10 mm² (sekundárne svorky)
Šírka: 40 mm
výška 10 mm
Hĺbka: 31 mm
Farba: sivá (RAL 7042)
Trieda horľavosti podľa UL 94: V0 (kryt)
Materiál puzdra: PA 6.6
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -25 °C ... 40 °C
Teplota okolia (skladovanie/preprava): -25 °C ... 40 °C
Nadmorská výška: ≤ 1000 m
Normy/predpisy: EN 61869
Typ montáže: Montáž na lištu; montáž na stenu
Prípustná vlhkosť (prevádzka): Len na vnútorné použitie, bez kondenzácie
Dĺžka odizolovania: 10 mm
Všeobecné: Všeobecné
Identifikácia: XODW8.E323953
UL, USA / Kanada: UL, USA / Kanada
Priemer: 6,5 mm
CE: CE
Certifikát: v súlade s UKCA
Signál: Signál
Rozmery článku: Rozmery článku
Rozmery výrobku pre alternatívnu montáž: Rozmery výrobku pre alternatívnu montáž
Označenie: Prúdový výstup
Vrt: Vrt
UKCA: UKCA
Menovité izolačné napätie: 1 kV (fáza/nulový vodič)
Trieda presnosti: 1
Typ meniča: Pripínací prúdový transformátor
Prúdový transformátor: Prúdový transformátor
Okrúhly rebrík: Okrúhly rebrík
Kalibrovateľné: nie
Menovitý výkon: 15 VA
Tepelne navrhnutý krátkodobý prietok: Ith = 60 * In
Menovitý tepelný trvalý prúd: Id = 1,2 * In
Menovitý impulzný prúd: Idyn = 2,5 * Ith
Menovitá frekvencia fn: 50 Hz; 60 Hz
Primárny menovitý prúd Ipn: 0 A AC ... 500 A striedavého prúdu
Menovitý sekundárny prúd Isn: 5 A AC
Obmedzujúci faktor nadprúdu: FS 5
Medená koľajnica: Medená koľajnica
Medená koľajnica 2: Medená koľajnica 2
Trieda izolácie: H

Kategória výrobku: transformátor

Druh upevnenie: montáž na DIM lištu

Primárny prúd: 500 A

Sekundárny prúd: 5 A

: 15 VA

Ø priechodky vodiče: 42 mm

Trieda presnosti: 1

Typ: PACT MCR-V2-5012- 85- 500-5A-1

Rozmer.: (d x š x v) 85 x 31 x 110 mm

Druhotný výstupný prúd: 5 A

Vstupný prúd: 500 A

Šírka: 31 mm

V: 110 mm

Dĺžka: 85 mm

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Primárny prúd

Výkon

Druh upevnenie

Sekundárny prúd

Ø priechodky vodiče

Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 transformátor Primárny prúd 500 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3578748

Tento produkt

500 A

15 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V2-5012- 85- 150-5A-1 transformátor Primárny prúd 150 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3578744

150 A

3.75 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V2-5012- 85- 300-5A-1 transformátor Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3578747

300 A

10 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V2-5012- 85- 750-5A-1 transformátor Primárny prúd 750 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3578750

750 A

10 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V2-5012- 85-1500-5A-1 transformátor Primárny prúd 1500 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3578751

1500 A

15 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V2-10020-129-2500-5A transformátor Primárny prúd 2500 A Sekundárny prúd 5 A Ø priechodky vodiče:85 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3578752

2500 A

15 VA

montáž na DIM lištu

5 A

85 mm

Phoenix Contact PACT MCR-V2-5012- 85-1250-5A-1 transformátor Primárny prúd 1250 A Sekundárny prúd 5 A Ø priechodky vodiče:42 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3578782

1250 A

15 VA

montáž na DIM lištu

5 A

42 mm

Phoenix Contact PACT MCR-V1-21-44-300-5A-1 transformátor Primárny prúd 300 A Sekundárny prúd 5 A Ø priechodky vodiče:20 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3578803

300 A

10 VA

montáž na DIM lištu

5 A

20 mm

Phoenix Contact PACT MCR-V1-21-44-500-5A-1 transformátor Primárny prúd 500 A Sekundárny prúd 5 A Ø priechodky vodiče:20 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3578806

500 A

10 VA

montáž na DIM lištu

5 A

20 mm

Phoenix Contact PACT MCR-V2-6015- 85- 200-5A-1 transformátor Primárny prúd 200 A Sekundárny prúd 5 A Ø priechodky vodiče:52 mm montáž na DIM lištu 1 ks

Objednávacie číslo:3578812

200 A

2.5 VA

montáž na DIM lištu

5 A

52 mm

Na stiahnutie

Datasheet

Datasheet 3578748 Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 transformátor Primárny prúd 500 A Sekundárny prúd 5 A Ø priechodky vodiče

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3578748 Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 transformátor Primárny prúd 500 A Sekundárny prúd 5 A Ø priechodky vodiče

Popis

Prúdový transformátor s klipovou konštrukciou, primárny prúd: 500 A AC, sekundárny prúd: 5 A AC, trieda presnosti: 1, menovitý výkon: 15 VA

Tento text bol preložený strojovo.
