Phoenix Contact PACT RCP-4000A-1A-D95-10M modul prúdového transformátora Sekundárny prúd 1 A 1 ks

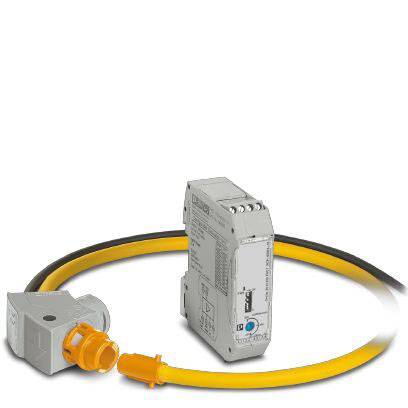

Riadiaci modul so žltým káblom, pripojený do sivej zásuvky. Modul má prepínače a LED indikátory.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 20. 10.

Počet

Celkom (459,35 € / kus)

459,35 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Menič prúdu

Druhotný výstupný prúd 1 A

Technické parametre

Spôsob pripojenia: skrutkové pripojenie
Okolitá teplota (prevádzka): -30 ° C - +80 ° C (meracia cievka), -20 ° C - +70 ° C (vysielač)
Cievka na meranie triedy ochrany: IP67
Vysielač triedy ochrany: IP20
Materiál krytu: PC
Materiál cievky: Elastollan
Prierez vodiča: 0,2 mm² - 2,5 mm²
Prierez drôtu AWG: 24 - 14
Dĺžka odizolovania: 7 mm
Závit skrutky: M3
Menovité izolačné napätie: 1000 V / AC (rms CAT III), 600 V AC (rms CAT IV)
Menovité napájacie napätie: 24 V / DC
Maximálna spotreba prúdu: 190 mA
Spotreba prúdu: 4 W
Rozsah merania frekvencie: 40 Hz - 20 000 Hz
Vstupný signál: 100 mV
Vstupná impedancia: 27 kΩ (najmenší merací rozsah)
Výstupný signál: 100 mV
Výstupný prúd signálu: 0 A AC - 1 A
Zaťaženie: 0 Ω - 1,5 Ω
Dĺžka odmernej cievky: 300 mm
Priemer odmernej cievky: 8,3 mm
Dĺžka signálneho riadku: 10 000 mm
Označenie pripojenia: na strane vysielača
Uťahovací moment: 0,5 Nm - 0,6 Nm

Kategória výrobku: modul prúdového transformátora

Sekundárny prúd: 1 A

: 1.5 VA

Typ: PACT RCP-4000A-1A-D95-10M

Rozmer.: (d x š x v) 70.4 x 22.5 x 85 mm

Druhotný výstupný prúd: 1 A

Kategória merania: CAT IV 600 V

Šírka: 22.5 mm

V: 85 mm

Dĺžka: 70.4 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225791 Phoenix Contact PACT RCP-4000A-1A-D95-10M modul prúdového transformátora Sekundárny prúd 1 A 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225791 Phoenix Contact PACT RCP-4000A-1A-D95-10M modul prúdového transformátora Sekundárny prúd 1 A 1 ks

Popis

Sada pozostávajúca z 1 A vysielača a Rogowského cievky so signálnym vedením. Dĺžka Rogowského cievky: 300 mm, priemer: 95 mm. Dĺžka signálnej čiary: 10 m. Cievka Rogowski meria striedavý prúd z prípojníc a elektrických vedení.

Tento text bol preložený strojovo.
