Phoenix Contact PLC-PT-ELR W1/ 2-24DC záťažové reverzné relé 24 V/DC S diódou s pólovou ochranou Vhodné pre značku (relé

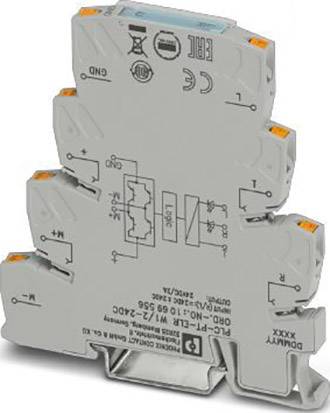

Úzky, sivý elektrický relé s oranžovými uvoľňovacími prvkami a technickými potlačami vrátane schémy pripojenia.

Ilustračný obrázok

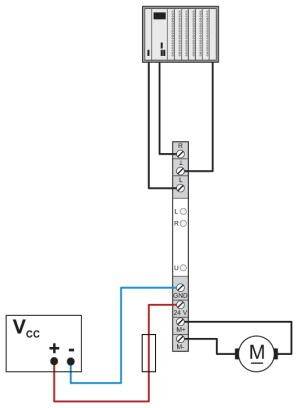

Schematický nákres elektrickej regulácie so zdrojom napätia, spínačom a motorom. Prepojenia sú farebne vyznačené.

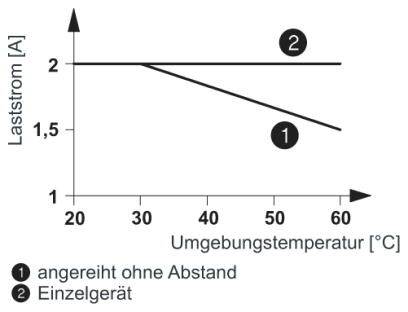

Diagram znázorňuje elektrický prúd [A] v závislosti od okolitej teploty [°C]. Porovnávajú sa varianty 'Usporiadané bez medzery' (klesajúci) a 'Samostatné zariadenie' (horizontálne).

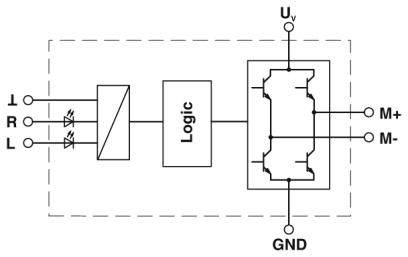

Blokový diagram zosilňovača s LED, logickou jednotkou a tranzistorovou schémou. Svorky označené L, R, Uv, GND, M+, M-.

1/4

Ilustračný obrázok

Kategória výrobku

záťažové reverzné relé

Menovité napätie

24 V/DC

Pripojenie

pružinové pripojenie

Druh obalu

Piece

Typ

PLC-PT-ELR W1/ 2-24DC

Datasheety: (PDF)

Doručenie: Pi 16. 10.

115 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (113,81 € / kus)

113,81 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Teplota okolia (skladovanie / preprava): -40 ° C - +85 ° C
Označenie vstupu: napájanie zariadenia
Prenosová frekvencia: 300 Hz
Zobrazenie stavu: LED žltá
Typický čas zapnutia: 200 µs
Obmedzenie prepätia:>33 V / DC
Rozsah vstupného napätia: 19,2 V / DC - 28,8 V / DC
Ochranný obvod: Ochrana proti prepólovaniu Ochrana proti prepólovaniu dióda, ochrana proti prepätiu
Označenie výstupu: DC výstup
Ochranné označenie: ochrana proti prepólovaniu
Ochranný obvod / komponent: dióda ochrany proti prepólovaniu
Montážna poloha: zvislá (vodorovná montážna lišta)
Názov pripojenia: riadiaci obvod
Dĺžka odizolovania: 8 mm
Prierez pevného vodiča: 0,14 mm² - 2,5 mm²
Flexibilný prierez vodiča: 0,14 mm² - 2,5 mm²
Prierez drôtu AWG: 26 - 14
Menovité izolačné napätie: 50 V.
Menovité impulzné napätie: 0,5 kV

Druh obalu: Piece

Kategória výrobku: záťažové reverzné relé

Typ: PLC-PT-ELR W1/ 2-24DC

Menovité napätie: 24 V/DC

Riadiace napätie (min.): 19.2 V/DC

Riadiace napätie (max.): 28.8 V/DC

Rozsah riadiaceho napätia: 19.2 - 28.8 V/DC

Spínacie napätie (min.): 10 V/DC

Spínacie napätie (max.): 30 V/DC

Vhodné pre značku: Phoenix Contact

Vlastnosti: S diódou s pólovou ochranou

Druh montáže: montážna lišta

Pripojenie: pružinové pripojenie

Reakčná doba: 80 ms

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 6.5 mm

V: 80 mm

Hĺbka: 86 mm

Rozmer.: (š x v x h) 6.5 x 80 x 86 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209091 Phoenix Contact PLC-PT-ELR W1/ 2-24DC záťažové reverzné relé 24 V/DC S diódou s pólovou ochranou Vhodné pre značku (relé

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209091 Phoenix Contact PLC-PT-ELR W1/ 2-24DC záťažové reverzné relé 24 V/DC S diódou s pólovou ochranou Vhodné pre značku (relé

Popis

Brzdenie ovládaním oboch vstupov. Integrovaný blokovací obvod a záťažové vedenie.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
