Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT reléový modul, 12 V/DC, 6 A, 1 spínací, 1 ks

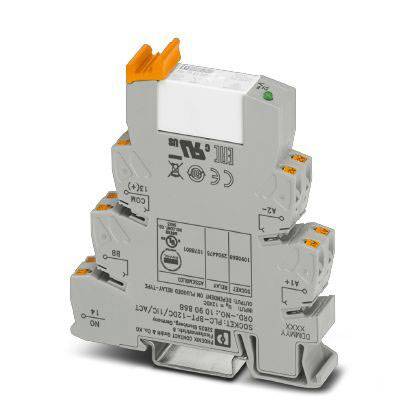

Elektronické zariadenie na monitorovanie napätia, montované na DIN lište, s viacerými prípojkami a kontrolkou.

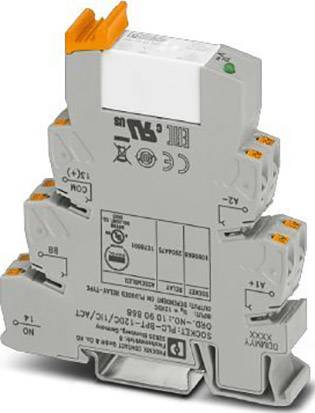

Sivé elektrické relé s oranžovým spínacím prvkom, číslo modelu a technické špecifikácie viditeľné na prednej strane.

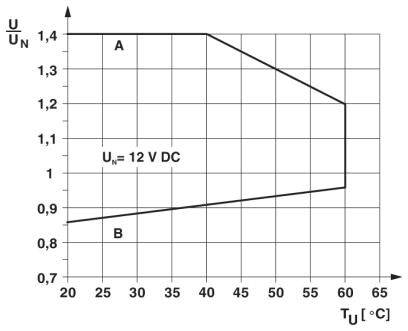

Graf znázorňuje vzťah medzi relatívnym napätím (U/UN) a teplotou (TU v °C). Napätie zostáva konštantné na úrovni 12 V DC v rozmedzí od 25°C do 40°C. Odchýlky nad alebo pod týmito teplotami ovplyvňujú napätie.

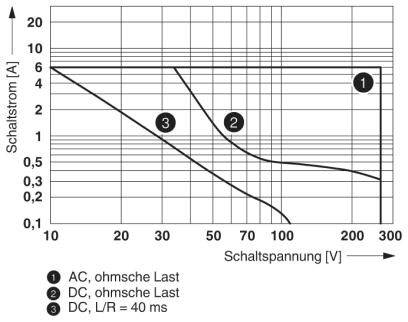

Graf zobrazuje hraničné krivky spínacieho prúdu (A) v závislosti od spínacej napätia (V) pre: 1) AC, odporová záťaž 2) DC, odporová záťaž 3) DC, L/R = 40 ms.

'Napätie (U) a prúd (I) v závislosti od času (t) v RC obvode: Napätie strmhlavo stúpa a klesá, prúd má počiatočný vrchol a následne klesá.'

Schéma elektrického spínacieho relé s prípojkami A1, A2, BB, 13 a 14, vrátane znázornenia prepínača a symbolu diódy.

1/6

Kategória výrobku

reléový modul

Typ kontaktu

1 spínací

Menovité napätie

12 V/DC

Spínacie napätie (max.)

250 V DC/AC

Spínací prúd (max.)

6 A

Datasheety: (PDF)

Doručenie: St 29. 7.

20 Ks

Zobraziť alternatívy

Počet

Celkom (28,99 € / kus)

28,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Strata výkonu za nominálnych podmienok: 0,4 W.
Maximálne spínacie napätie: 250 V AC / DC (pre napätie vyššie ako 250 V (L1, L2, L3) medzi rovnakými svorkami susedných modulov musí byť použitá oddeľovacia doska PLC-ATP. Potenciálne premostenie potom prebieha s FBST 8-PLC ... alebo ... FBST 500 ...)
Spínacie napätie minimálne: 12 V (pri 100 mA)
Minimálny spínací prúd: 100 mA (pri 12 V DC)
Nábehový prúd maximum: 80 A (po dobu 20 ms)
Maximálny vypínací výkon (odporová záťaž):
144 W (pri 24 V DC)
58 W (pri 48 V DC)
48 W (pri 60 V DC)
50 W (pri 110 V DC)
80 W (pri 220 V DC)
85 W (pri 250 V DC)
Spínacia kapacita:
2 A (pri 24 V, DC13)
0,2 A (pri 110 V, DC13)
0,2 A (pri 250 V, DC13)
6 A (pri 24 V, AC15)
6 A (pri 120 V, AC15)
6 A (pri 250 V, AC15)
Inštalačná poloha: ľubovoľná
Pokyny na inštaláciu: dajú sa zoradiť bez medzery
Dĺžka odizolovania: 8 mm
Prierez tuhého vodiča: 0,14 mm² ... 2,5 mm²
Flexibilný prierez vodiča: 0,14 mm² ... 2,5 mm²
Prierez drôtu AWG: 26 ... 14
Menovité izolačné napätie: 250 V AC
Menovité impulzné napätie: 6 kV
Izolácia: Bezpečné oddelenie, zosilnená izolácia
Kategória prepätia: III

Kategória výrobku: reléový modul

Typ: PLC-RPT- 12DC/ 1IC/ACT

Pripojenie: pružinové pripojenie

Reakčná doba: 8 ms

Čas rozpadu: 10 ms

Typ kontaktu: 1 spínací

Materiál kontaktu: AgSnO2

Menovité napätie: 12 V/DC

Spínacie napätie (max.): 250 V DC/AC

Spínací prúd (max.): 6 A

Mechanická životnosť: 3x 10⁷Spínacie cykly

Vlastnosti: s LED diódou

: typ ochrany relé RT II

Max. teplota: +60 °C

Min. teplota: -40 °C

Dĺžka: 94 mm

Šírka: 14 mm

V: 80 mm

Rozmer.: (d x š x v) 94 x 14 x 80 mm

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT reléový modul, 12 V/DC, 6 A, 1 spínací, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT reléový modul, 12 V/DC, 6 A, 1 spínací, 1 ks

Popis

PLC-INTERFACE pre vysoké zapínacie prúdy, pozostávajúci zo základnej svorkovnice PLC-BPT ... / 1 IC / ACT s push-in pripojením a zásuvným miniatúrnym relé, na montáž na DIN lištu NS 35 / 7,5, max. Zapínací prúd do 130 A, 1 Normálne otvorený kontakt, vstupné napätie 12 V DC
