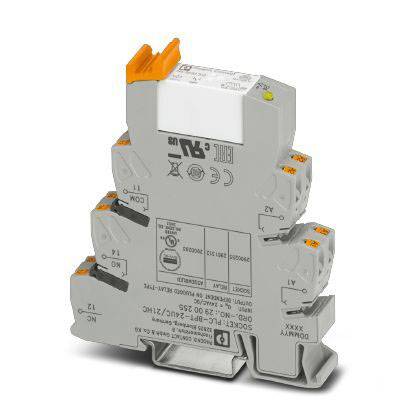

Phoenix Contact PLC-RPT- 24UC/21HC reléový modul, 24 V DC/AC, 10 A, 1 prepínací, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reléový modul
Typ kontaktu
1 prepínací
Menovité napätie
24 V DC/AC
Spínacie napätie (max.)
250 V DC/AC
Spínací prúd (max.)
10 A
Datasheety: (PDF)
6 Ks
Počet
Celkom (20,99 € / kus)
20,99 €
s DPH
Už len 6 Ks skladom!
Technické parametre
- Strata výkonu za nominálnych podmienok: 0,42 W.
- Maximálne spínacie napätie: 250 V AC / DC (pre napätie vyššie ako 250 V (L1, L2, L3) medzi rovnakými svorkami susedných modulov musí byť použitá oddeľovacia doska PLC-ATP. Potenciálne premostenie potom prebieha s FBST 8-PLC ... alebo ... FBST 500 ...)
- Minimálne spínacie napätie: 12 V DC (pri 10 mA)
- Minimálny spínací prúd: 10 mA (pri 12 V)
- Nábehový prúd maximum: 30 A (300 ms)

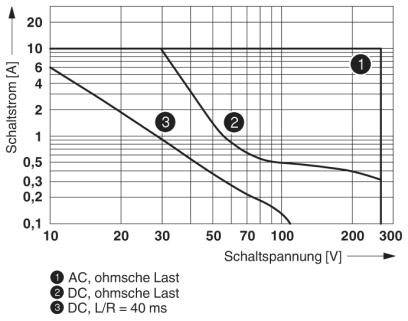

- Maximálny vypínací výkon (odporová záťaž):
- 240 W (pri 24 V DC)
- 58 W (pri 48 V DC)
- 48 W (pri 60 V DC)
- 50 W (pri 110 V DC)
- 80 W (pri 220 V DC)
- 2 500 VA (pri 250 V AC)
- Spínacia kapacita:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 110 V, DC13)
- 0,2 A (pri 250 V, DC13)
- 6 A (pri 24 V, AC15)
- 6 A (pri 120 V, AC15)
- 6 A (pri 250 V, AC15)
- Inštalačná poloha: ľubovoľná
- Informácie o inštalácii: dajú sa zoradiť bez medzery
- Dĺžka odizolovania: 8 mm
- Prierez tuhého vodiča: 0,14 mm² ... 2,5 mm²
- Flexibilný prierez vodiča: 0,14 mm² ... 2,5 mm²
- Prierez drôtu AWG: 26 ... 14
- Menovité impulzné napätie: 6 kV
- Izolácia: Bezpečné oddelenie, zosilnená izolácia
- Kategória prepätia: III
- Kategória výrobku
reléový modul
- Typ
PLC-RPT- 24UC/21HC
- Pripojenie
pružinové pripojenie
- Reakčná doba
8 ms
- Čas rozpadu
10 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgNi
- Menovité napätie
24 V DC/AC
- Spínacie napätie (max.)
250 V DC/AC
- Spínací prúd (max.)
10 A
- Mechanická životnosť
3x 107Spínacie cykly
- Vlastnosti
s LED diódou
S mostovým usmerňovačom
typ ochrany relé RT II
- Max. teplota
+60 °C
- Min. teplota
-40 °C
- Dĺžka
94 mm
- Šírka
14 mm
- V
80 mm
- Rozmer.
(d x š x v) 94 x 14 x 80 mm
- Obsah
1 ks
- Hĺbka
94 mm
Na stiahnutie
Datasheet
Datasheet 2141020 Phoenix Contact PLC-RPT- 24UC/21HC reléový modul, 24 V DC/AC, 10 A, 1 prepínací, 1 ks
Datasheet 2141020 Phoenix Contact PLC-RPT- 24UC/21HC reléový modul, 24 V DC/AC, 10 A, 1 prepínací, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2141020 Phoenix Contact PLC-RPT- 24UC/21HC reléový modul, 24 V DC/AC, 10 A, 1 prepínací, 1 ks
Popis
Efektívne pripojenie k systémovej kabeláži pomocou adaptéra V8. Všetky bežné vstupné napätia od 12 V DC do 230 V AC. Dlhá elektrická životnosť vďaka relé 16 A.
