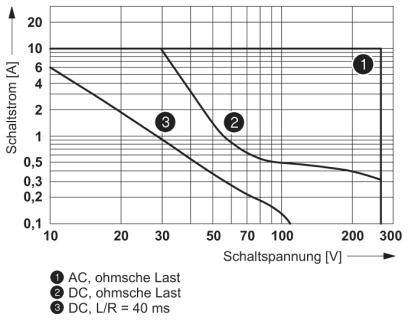

![Graf znázorňuje spínací prúd [A] v závislosti od spínacieho napätia [V]; krivky pre AC ohmickú záťaž, DC ohmickú záťaž a DC L/R=40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002209947TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

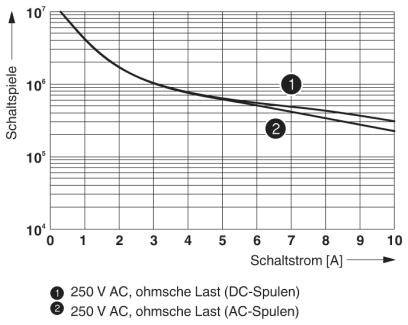

![Diagram: Životnosť spínačov. Osi: Počet spínacích cyklov (vertikálna), Spínací prúd [A] (horizontálna). Dve krivky pre 250 V AC, ohmickú záťaž. Krivka 1: Jednosmerné (DC) cievky; Krivka 2: Striedavé (AC) cievky.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002209947TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Ilustračný obrázok
Phoenix Contact PLC-RPT- 24UC/21HC/RW reléový modul, 24 V/DC, 10 A, 1 prepínací, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reléový modul
Typ kontaktu
1 prepínací
Menovité napätie
24 V/DC
Spínacie napätie (max.)
250 V DC/AC
Spínací prúd (max.)
10 A
Datasheety: (PDF)
11 Ks
Zobraziť alternatívy
Počet
Celkom (81,99 € / kus)
81,99 €
s DPH
Technické parametre
- Strata výkonu za nominálnych podmienok: 0,48 W.
- Maximálne spínacie napätie: 250 V AC / DC (Pre napätie vyššie ako 250 V (L1, L2, L3) medzi rovnakými svorkami susedných modulov je potrebné použiť oddeľovaciu dosku PLC-ATP.)
- Minimálne spínacie napätie: 12 V (pri 10 mA)
- Minimálny spínací prúd: 10 mA (pri 12 V)
- Nábehový prúd maximum: 30 A (300 ms)
- Maximálny vypínací výkon (odporová záťaž):
- 240 W (pri 24 V DC)
- 20 W (pri 48 V DC)
- 18 W (pri 60 V DC)
- 23 W (pri 110 V DC)
- 40 W (pri 220 V DC)
- 1500 VA (pri 250 V AC)
- Spínacia kapacita:
- 2 A (24 V (DC13))
- 0,2 A (220 V (DC13))
- 6 A (230 V (AC 15))
- Inštalačná poloha: ľubovoľná
- Informácie o inštalácii: dajú sa zoradiť bez medzery
- Dĺžka odizolovania: 8 mm
- Prierez tuhého vodiča: 0,14 mm² ... 2,5 mm²
- Flexibilný prierez vodiča: 0,14 mm² ... 2,5 mm²
- Prierez drôtu AWG: 26 ... 14
- Menovité izolačné napätie: 250 V AC
- Menovité impulzné napätie: 6 kV
- Izolácia: základná izolácia
- Kategória prepätia: III
- Kategória výrobku
reléový modul
- Typ
PLC-RPT- 24UC/21HC/RW
- Pripojenie
pružinové pripojenie
- Reakčná doba
5 ms
- Čas rozpadu
11 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgNi
- Menovité napätie
24 V/DC
- Spínacie napätie (max.)
250 V DC/AC
- Spínací prúd (max.)
10 A
- Mechanická životnosť
3x 107Spínacie cykly
- Vlastnosti
s LED diódou
RT III
- Max. teplota
+70 °C
- Min. teplota
-40 °C
- Dĺžka
94 mm
- Šírka
14 mm
- V
80 mm
- Rozmer.
(d x š x v) 94 x 14 x 80 mm
- Obsah
1 ks
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW reléový modul, 24 V/DC, 10 A, 1 prepínací, 1 ks
Datasheet 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW reléový modul, 24 V/DC, 10 A, 1 prepínací, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW reléový modul, 24 V/DC, 10 A, 1 prepínací, 1 ks
Popis
Certifikované podľa EN 50155. Odolnosť voči vibráciám a nárazom podľa EN 50155. Bezpečné oddelenie podľa DIN EN 50178 medzi cievkou a kontaktom.
