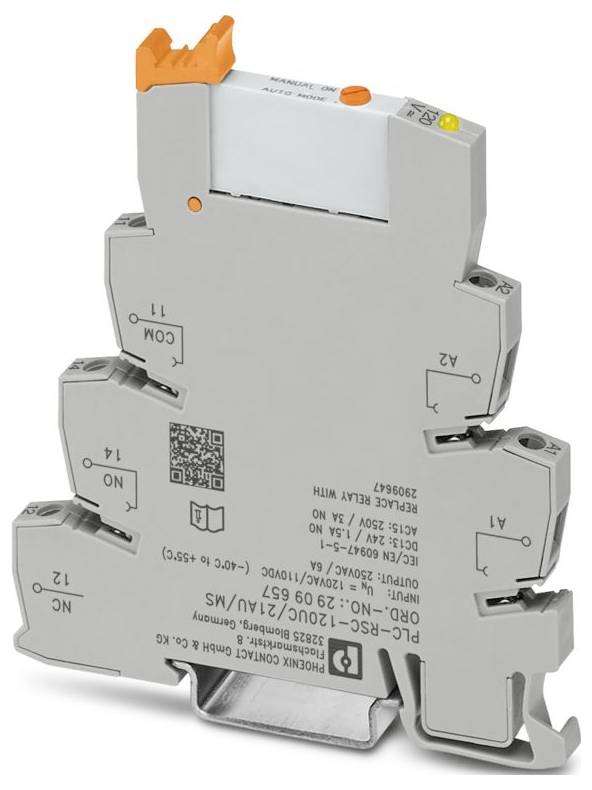

Phoenix Contact PLC-RSC-120UC/21AU/MS Relé modul 1 prepínací 1 ks

Ilustračný obrázok

Kategória výrobku

Relé modul

Typ kontaktu

1 prepínací

Typ

PLC-RSC-120UC/21AU/MS

Pripojenie

skrutkovací

Riadiace napätie (min.)

93.6 V/AC

Datasheety: (PDF)

Doručenie: Ut 29. 9.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (20,32 € / kus)

20,32 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Produktová skupina: PLC-INTERFACE
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Uťahovací moment: 0,6 Nm ... 0,8 Nm
Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča)
Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
Prierez vodiča AWG: 26 ... 14
Šírka: 6,2 mm
výška 80 mm
Hĺbka: 94 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -40 °C ... 55 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: IEC 60664; IEC 60947-5-1
Poznámka: Nasledujúce hodnoty platia, keď je zlatá vrstva poškodená.
Typ montáže: montáž na DIN lištu
Kategória prepätia: III
Stupeň znečistenia: 3
Dĺžka odizolovania: 8 mm
Montážna poloha: ľubovoľná
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 0,42 W
Prevádzkový režim: 100 % ED
CE: CE
Certifikát: TAE0000196
Rozsah vstupného napätia: 93,6 V AC ... 168 V striedavého prúdu (20 °C); 85,8 V jednosmerného prúdu... 154 V jednosmerného prúdu (20 °C)
Návod na montáž: možné spojiť bez rozstupu
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
Ochranný obvod: Mostíkový usmerňovač | Mostíkový usmerňovač
Schválenie stavby lodí: Schválenie stavby lodí
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Maximálne spínacie napätie: 250 V AC/DC
Použitie: Ručný spínač
Skratový prúd: 200 A (podmienený skratový prúd)
Maximálny zapínací prúd: 50 mA
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 12.09.2025
Menovité vstupné napätie UN: 120 V AC; 110 V DC
Typický vstupný prúd pri UN: 3,5 mA (pri UN = 120 V AC); 3 mA (pri UN = 120 V AC)
Indikátor prevádzkového napätia: žltá LED dióda
Konfigurácia kontaktov: 1 prepínací kontakt
Maximálny trvalý prúd: 6 A
Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
Normy / Predpisy: Normy / Predpisy
UKCA: UKCA
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: °F
Vlhkosť: A
Vibrácie: B/C
EMC: B
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 250 V
Stupeň krytia (pätica relé): IP20 (pätica relé)
Prepínanie: Prepínanie
Mechanická životnosť: 2 x 10⁷ spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 4 kV AC (50 Hz, 1 min., vinutie/kontakt)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): polarizovaný
Typický čas odozvy: 6 ms
Typický čas relapsu: 15 ms
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktov: AgSnO, tvrdo pozlátený
Minimálne spínacie napätie: 5 V (pri 100 mA)
Minimálny spínací prúd: 10 mA (pri 12 V)
Maximálny spínaný výkon (odporová záťaž): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
Spínací prúd: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
Prepínanie: keď je zlatá vrstva zničená: Prepínanie: keď je zlatá vrstva zničená
Izolačné vlastnosti: Cievka/Kontakt: Izolačné vlastnosti: Cievka/Kontakt
Menovité impulzné výdržné napätie: 6 kV
Menovité napätie (pripojené elektromechanické relé): 60 V DC
Výstupná poistka: 4 A gL/gG NEOZED

Kategória výrobku: Relé modul

Typ: PLC-RSC-120UC/21AU/MS

Pripojenie: skrutkovací

Riadiace napätie (min.): 93.6 V/AC

Riadiace napätie (max.): 168 V/AC

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgSnO + tvrdené pozlátenie

: IP20

Hĺbka: 94 mm

Šírka: 6.2 mm

V: 80 mm

Rozmer.: (š x v x h) 6.2 x 80 x 94 mm

Obsah: 1 ks

: 0.0035 A

: 6.2 mm

: 80 mm

: 94 mm

: NIE

: Polarized

: Mono stable

: NIE

: Single contact

: ÁNO

: Screw connection

: 93.6-168 V

: 93.6-168 V

: 85.8-154 V

: Gold

: IP20

: ÁNO

: AC

: 0

: 0

: 1

: Other

Na stiahnutie

Datasheet

Datasheet 3580306 Phoenix Contact PLC-RSC-120UC/21AU/MS Relé modul 1 prepínací 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3580306 Phoenix Contact PLC-RSC-120UC/21AU/MS Relé modul 1 prepínací 1 ks

Popis

Rozhranie PLC, pozostávajúce zo základného terminálu PLC-BSC.../21 so skrutkovým pripojením a zásuvného miniatúrneho relé s viacvrstvovým zlatým kontaktom a manuálnym ovládaním, 1 prepínací kontakt, vstupné napätie 120 V AC/110 V DC
