Phoenix Contact PLC-RSC-230UC/21/EX reléový modul, 230 V/AC, 6 A, 1 prepínací, 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
reléový modul
Typ kontaktu
1 prepínací
Menovité napätie
230 V/AC
Spínacie napätie (max.)
250 V DC/AC
Spínací prúd (max.)
6 A
Datasheety: (PDF)
72 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (25,90 € / kus)
259,00 €
s DPH
Doprava zadarmo
Technické parametre
- Strata výkonu za nominálnych podmienok: 0,74 W.
- Maximálne spínacie napätie: 250 V AC / DC (pre napätie vyššie ako 250 V (L1, L2, L3) medzi rovnakými svorkami susedných modulov musí byť použitá oddeľovacia doska PLC-ATP. Potenciálne premostenie potom prebieha s FBST 8-PLC ... alebo ... FBST 500 ...)
- Minimálne spínacie napätie: 5 V (pri 100 mA)
- Minimálny spínací prúd: 10 mA (pri 12 V)
- Nábehový prúd maximum: 10 A (4 s)

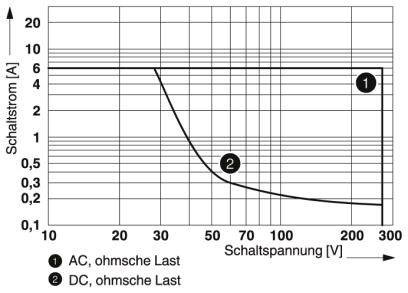

- Maximálny vypínací výkon (odporová záťaž):
- 140 W (pri 24 V DC)
- 20 W (pri 48 V DC)
- 18 W (pri 60 V DC)
- 23 W (pri 110 V DC)
- 40 W (pri 220 V DC)
- 1500 VA (pri 250 V AC)
- Spínacia kapacita:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 110 V, DC13)
- 0,1 A (pri 220 V, DC13)
- 3 A (pri 24 V, AC15)
- 3 A (pri 120 V, AC15)
- 3 A (pri 230 V, AC15)
- Inštalačná poloha: ľubovoľná
- Pokyny na inštaláciu: dajú sa zoradiť bez medzery
- Dĺžka odizolovania: 8 mm
- Prierez tuhého vodiča: 0,14 mm² ... 2,5 mm²
- Flexibilný prierez vodiča: 0,14 mm² ... 2,5 mm²
- Prierez drôtu AWG: 26 ... 14
- Kategória prepätia: III
- Kategória výrobku
reléový modul
- Typ
PLC-RSC-230UC/21/EX
- Pripojenie
skrutkovací
- Reakčná doba
7 ms
- Čas rozpadu
15 ms
- Typ kontaktu
1 prepínací
- Materiál kontaktu
AgSnO
- Menovité napätie
230 V/AC
- Spínacie napätie (max.)
250 V DC/AC
- Spínací prúd (max.)
6 A
- Mechanická životnosť
2x 107Spínacie cykly
- Vlastnosti
s LED diódou
IP20
- Max. teplota
+60 °C
- Min. teplota
-20 °C
- Dĺžka
94 mm
- Šírka
6.2 mm
- V
80 mm
- Rozmer.
(d x š x v) 94 x 6.2 x 80 mm
- Obsah
10 ks
Na stiahnutie
Datasheet
Datasheet 2225763 Phoenix Contact PLC-RSC-230UC/21/EX reléový modul, 230 V/AC, 6 A, 1 prepínací, 10 ks
Datasheet 2225763 Phoenix Contact PLC-RSC-230UC/21/EX reléový modul, 230 V/AC, 6 A, 1 prepínací, 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2225763 Phoenix Contact PLC-RSC-230UC/21/EX reléový modul, 230 V/AC, 6 A, 1 prepínací, 10 ks
Popis

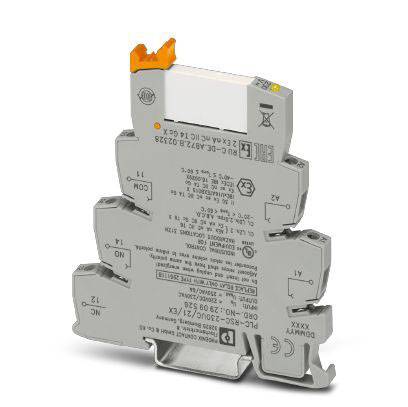

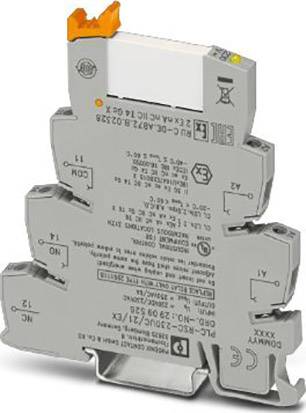

PLC-INTERFACE, pozostávajúci zo základnej svorkovnice pre montáž na DIN lištu v 6,2 mm so skrutkovým pripojením a zásuvným miniatúrnym relé s výkonovým kontaktom 6A, 1 prepínacím kontaktom, vstupným napätím 230 V AC / 220 V DC. Schválené podľa ATEX / IECEx (zóna 2) a Ex-zóna triedy I, odd. 2.
