Phoenix Contact PLC-RSC- 5DC/21 Relé modul 1 prepínací Piece 10 ks

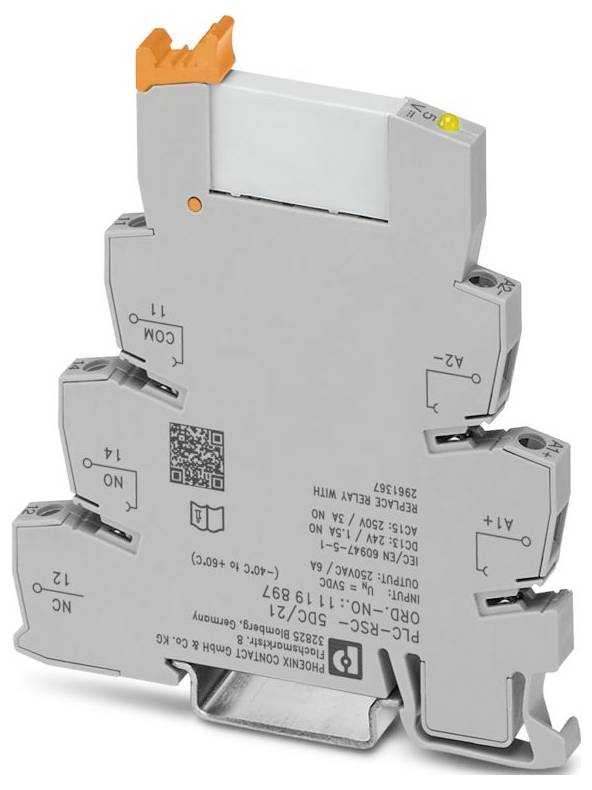

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

Relé modul

Typ kontaktu

1 prepínací

Spínacie napätie (max.)

250 V DC/AC

Typ

PLC-RSC- 5DC/21

Datasheety: (PDF)

Doručenie: Pi 9. 10.

153 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (13,41 € / kus)

134,14 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová skupina: PLC-INTERFACE
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Uťahovací moment: 0,6 Nm ... 0,8 Nm
Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (koncovka s jedným vodičom); 2x 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča)
Prierez pevného vodiča: 0,14 mm² ... 2,5 mm²
Prierez vodiča AWG: 26 ... 14
Šírka: 6,2 mm
výška 80 mm
Hĺbka: 94 mm
Farba: sivá (RAL 7042)
Podmienky prostredia: Podmienky prostredia
Teplota okolia (prevádzka): -40 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: IEC 60947-5-1
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 3
Dĺžka odizolovania: 8 mm
Montážna poloha: ľubovoľná
Návod na obsluhu: Musí byť nainštalovaná ochrana proti dotyku (v prípade napätia> 25 V AC/60 V DC) musí zabezpečiť inštalatér systému. Ide o vstavaný spotrebič bez ochrany pred priamym kontaktom.
Identifikácia: ISA-S71.04. Skupina pre náročné podmienky G3; EN 60068-2-60
Maximálna strata výkonu pri nominálnych podmienkach: 0,2 W
Prevádzkový režim: 100 % ED
CE: CE
Certifikát: TAE0000196
Rozsah vstupného napätia: 4,2 V DC ... 7 V jednosmerného prúdu (20 °C)
Návod na montáž: možné spojiť bez rozstupu
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
Ochranný obvod: Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu; Voľnobežná dióda | Voľnobežná dióda
Schválenie stavby lodí: Schválenie stavby lodí
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Maximálne spínané napätie: 250 V AC/DC (Pre napätia vyššie ako 250 V (L1, L2, L3) medzi rovnakými svorkami susedných modulov musí byť nainštalovaná oddeľovacia doska PLC-ATP). Premostenie potenciálu sa potom dosiahne pomocou FBST 8-PLC...alebo...FBST 500...)
Použitie: Univerzálne
Skratový prúd: 200 A (podmienený skratový prúd)
Maximálny zapínací prúd: 10 A (4 s)
Izolácia: Bezpečné oddelenie, zosilnená izolácia
Stav údržby údajov: Stav údržby údajov
Dátum poslednej aktualizácie údajov: 12.01.2026
Menovité vstupné napätie UN: 5 V DC
Typický vstupný prúd pri UN: 38 mA
Indikátor prevádzkového napätia: žltá LED dióda
Konfigurácia kontaktov: 1 prepínací kontakt
Maximálny trvalý prúd: 6 A
Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
Typ kontaktu: Kontakt pre výkon
UKCA: UKCA
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: °F
Vlhkosť: A
Vibrácie: B/C
EMC: B
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 250 V AC
Menovité impulzné napätie: 6 kV
Stupeň krytia (pätica relé): IP20 (pätica relé)
Trieda ochrany (relé): RT III (relé)
Stupeň ochrany (miesto inštalácie): IP54 (miesto inštalácie)
Prepínanie: Prepínanie
Mechanická životnosť: 2 x 10⁷ spínacích cyklov
Skúšobné napätie (vinutie/kontakt): 4 kVrms (50 Hz, 1 min., vinutie/kontakt)
Strana patogénu: Strana patogénu
Spínacie správanie pohonu: monostabilné
Pohon (polarita): polarizovaný
Typický čas odozvy: 5 ms
Typický čas relapsu: 8 ms
Typ spínacieho kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgSnO
Minimálne spínacie napätie: 5 V (100 mA)
Minimálny spínací prúd: 10 mA (12 V)
Maximálny spínaný výkon (odporová záťaž): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
Spínací prúd: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
Menovité napätie (pripojené elektromechanické relé): 5 V DC
Výstupná poistka: 4 A gL/gG NEOZED

Druh obalu: Piece

Kategória výrobku: Relé modul

Typ: PLC-RSC- 5DC/21

Pripojenie: skrutkovací

Riadiace napätie (min.): 4.2 V/DC

Riadiace napätie (max.): 7 V/DC

Reakčná doba: 5 ms

Čas rozpadu: 8 ms

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgSnO

Spínacie napätie (max.): 250 V DC/AC

Max. spínací výkon: 1500 VA

Vlastnosti: S diódou s pólovou ochranou

: IP20

Max. teplota: 60 °C

Min. teplota: -40 °C

Hĺbka: 94 mm

Šírka: 6.2 mm

V: 80 mm

Rozmer.: (š x v x h) 6.2 x 80 x 94 mm

Obsah: 10 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3564494 Phoenix Contact PLC-RSC- 5DC/21 Relé modul 1 prepínací Piece 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564494 Phoenix Contact PLC-RSC- 5DC/21 Relé modul 1 prepínací Piece 10 ks

Popis

Rozhranie PLC, pozostávajúce zo základnej svorkovnice PLC-BSC.../21 so skrutkovým pripojením a zásuvného miniatúrneho relé s výkonovým kontaktom, na montáž na DIN lištu NS 35/7,5, 1 prepínací kontakt, vstupné napätie 5 V DC

Tento text bol preložený strojovo.
