Phoenix Contact PRC 3-FT25-MC4-150 1409220 guľatý konektor DIN, 10 ks

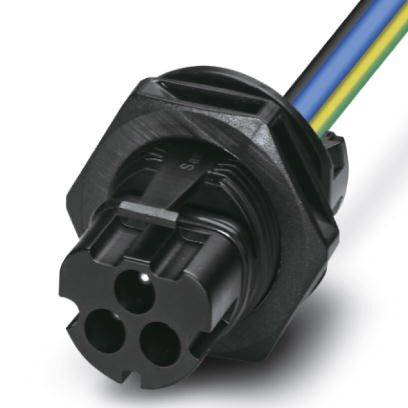

Čierny valcovitý konektor s tromi otvormi a žltým, zeleným a modrým káblom.

Ilustračný obrázok

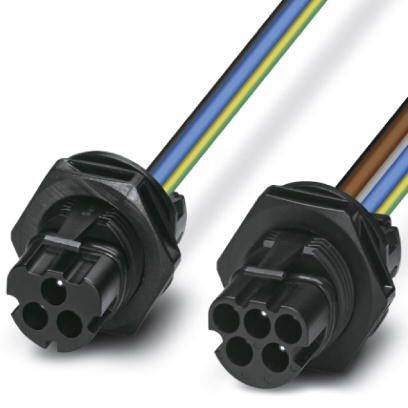

Dva čierne elektronické konektory s viacerými okrúhlymi prípojkami a farebnými káblami v zeleno-žltej ahnedo-modrej kombinácii.

Technický výkres: Platňa s centrálnym kruhovým otvorom (priemer 25,5 ± 0,2 mm) a frézovaním. Pohľad z boku meria 16,4 ± 0,2 mm.

Technický výkres valcovitej súčiastky s priemerom 35 mm a celkovou dĺžkou 29,5 mm plus premenná hodnota x.

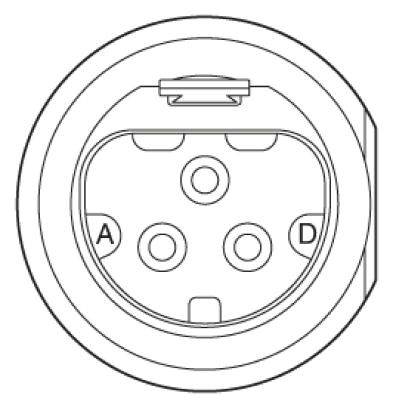

Schéma zásuvky typu 2 pre elektrické vozidlá so štyrmi kolíkmi, označenými ako 'A' a 'D'.

1/5

Ilustračný obrázok

Kategória výrobku

guľatý konektor DIN

Prevedenie

zástrčka, vstaviteľná

Počet kontaktov

Pripojenie

krimpovanie

Obsah

10 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

16 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (10,00 € / kus)

99,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Veľkosť kľúča prevlečná matica: 32 mm
Párovacie cykly: 100
Materiál nosiča kontaktu: OOP
Trieda horľavosti podľa UL 94: V0
Kategória prepätia: III
Materiálové tesnenie: EPDM

Typ: PRC 3-FT25-MC4-150

Kategória výrobku: guľatý konektor DIN

Prevedenie: zástrčka, vstaviteľná

Počet kontaktov: 3

Pripojenie: krimpovanie

Farba: čierna

Obsah: 10 ks

Menovitý prúd: 32 A

Menovitý prúd - filter: 32 A

Menovité napätie: 690 V

Materiál kontaktu: zliatina medi, postriebrená

Materiál puzdra: PPE

Číslo výrobcu: 1409220

Pólov: 3

Šírka: 35 mm

V: 35 mm

Dĺžka: 29.5 mm

Maximálny prierez: 4 mm²

Rozsah prierezov: 4 mm² (max)

: IP66
IP68
IP69K

Na stiahnutie

Datasheet

Datasheet 2209173 Phoenix Contact PRC 3-FT25-MC4-150 1409220 guľatý konektor DIN, 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209173 Phoenix Contact PRC 3-FT25-MC4-150 1409220 guľatý konektor DIN, 10 ks

Popis

Okrúhly konektor (strana zariadenia), zadný panel konektora zariadenia, materiál krytu: OOP, farba: čierna, počet pólov: 3, prierez vodiča max.: 4 mm², menovité napätie: 690 V AC, menovitý prúd: 32 A, typ pripojenia: krimpovacie pripojenie, typ kontaktu: kolík, dĺžka kábla: 150

Tento text bol preložený strojovo.
