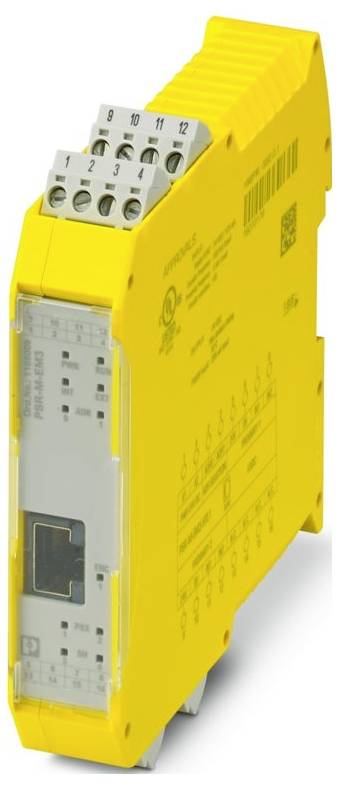

Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 Rozširujúci modul
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (369,92 € / kus)
369,92 €
bez DPH.
Doprava zadarmo
Technické parametre
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 22,61 mm
- výška 112,58 mm
- Hĺbka: 113,6 mm
- Materiál puzdra: Nevystužený polyamid PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -10 °C ... 55 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -20 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 2 g
- Dĺžka odizolovania: 7 mm
- Montážna poloha: vertikálna alebo horizontálna
- Maximálny rozptyl výkonu pri nominálnych podmienkach: 3,22 W (UB = 28,8 V, IN1 = IN2 = 50 mA, UENC = 30 V)
- Trieda ochrany: III
- CE: CE
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: typicky 12 mA (na dráhu pre USA)
- Pripojenie vodiča: Pripojenie vodiča
- Montážny návod: Dbajte na zníženie výkonu
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 95 % (bez kondenzácie)
- Náraz: 10 g pre Δt = 16 ms (kontinuálny náraz, 1000 nárazov na priestorový smer)
- Ochranný obvod: supresorová dióda
- Indikátor stavu: 5 x LED (žltá), 1 x LED (zelená), 2 x LED (oranžová)
- Označenie: A1/A2
- Použitie: Monitor otáčok; Monitor zastavenia; Monitorovanie smeru otáčania
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: 3,5 A (Δt = 1 ms pri Us)
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +20 % (externe zabezpečené poistkou, typicky 1 A)
- Menovitý napájací prúd riadiaceho systému IS: typicky 40 mA
- Časy: Časy
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Základná izolácia 4 kV medzi napájaním 24 V a vstupmi/výstupmi do krytu
- Čas filtra: typicky 20 ms (pri A1 počas poklesov napätia pri Us)
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e
- Úroveň integrity bezpečnosti (SIL): 3
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 95 % (bez kondenzácie)
- Názov vstupu: Vstup enkodéra
- Popis vstupu: HTL; IEC 61131-2 Typ 2
- Počet vchodov: 1
- Indikátor chyby: 2 x LED (červená)
- Presnosť: 5 % (na základe parametrizovanej limitnej hodnoty)
- Rozsah vstupného napätia signálu "0": 0 V DC ... 5 V jednosmerného prúdu (NPN); 16 V jednosmerného prúdu ... 28,8 V jednosmerného prúdu (PNP)
- Rozsah vstupného napätia signálu "1": 16 V DC ... 28,8 V jednosmerného prúdu (NPN); 0 V jednosmerného prúdu ... 5 V jednosmerného prúdu (PNP)
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typicky 0,96 W
- Bezpečnostné údaje: IEC 61508 – Vysoký dopyt: Bezpečnostné údaje: IEC 61508 – Vysoký dopyt
- Čas reštartu: min. 5 s (čas spustenia); max. 10 s (čas spustenia)
- Rozsah vstupného prúdu signál „0“:< 2 mA (NPN)
- Medzná frekvencia: max. 300 kHz
- Maximálny povolený celkový odpor vedenia: 150 Ω
- Ochrana proti skratu: nie
- Doba odozvy: pozri používateľskú príručku
- Rozhrania: DIN lišta TBUS pre pripojenie k hlavnému modulu, súčasťou balenia; enkodér; bezdotykový spínač
- Rozsah menovitého výstupného napätia: 16,7 V DC ... 26,3 V jednosmerného prúdu (USA – 2,5 V)
- Veľtrhy: Veľtrhy
- Pracovný cyklus: 55% ... 95 %
- Šírka impulzu: min. 20 µs
- Digitálne: Napájanie bezdotykového spínača (24 V/0 V): Digitálne: Napájanie bezdotykového spínača (24 V/0 V)
- Forma/úroveň signálu HTL: 11 V... 30 V (pracovný cyklus dráhy A, B: 50 % ±15 %, fázový posun dráhy A, B: 90° ±40°)
- Kategória výrobku
Rozširujúci modul
- Maximálny počet vstupov
3
- V
112.58 mm
- Dĺžka
113.6 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 113.6 x 22.61 x 112.58 mm
- Pripojenie
skrutkové pripojenie
- Číslo výrobcu
1105009
- Typ
PSR-M-EM3-HTL1-SC
- Spôsob montáže
montážne lišty
- Hĺbka
113.6 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564052 Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 Rozširujúci modul
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564052 Phoenix Contact PSR-M-EM3-HTL1-SC 1105009 Rozširujúci modul
Popis
Bezpečný rozširujúci modul na monitorovanie kľudového stavu, rýchlosti, smeru otáčania, monitorovanie 2 osí, bezdotykový spínač NPN/PNP, 1 x HTL enkodér, rozhranie TBUS, do SIL 3, kat. 4/PL e, zásuvná skrutková svorkovnica, konektor TBUS je súčasťou balenia
