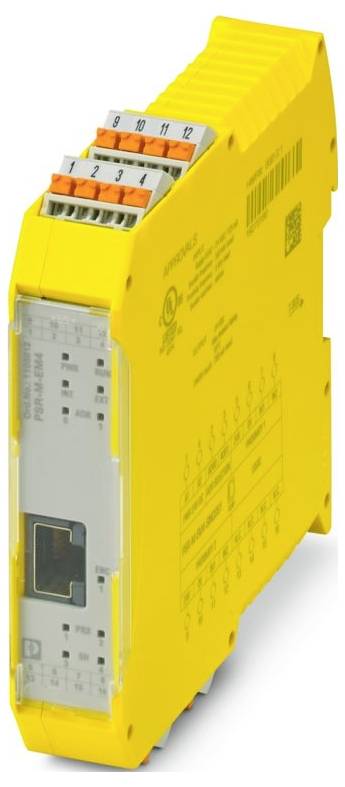

Phoenix Contact PSR-M-EM4-SINCOS1-PI 1105012 Rozširujúci modul
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (540,65 € / kus)
540,65 €
bez DPH.
Doprava zadarmo
Technické parametre
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Breite: 22,61 mm
- výška 107,74 mm
- Tiefe: 113,6 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Ochranný druh IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 2,86 W (UB = 28,8 V, IN1 = IN2 = 50 mA)
- Schutzklasse: III
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: typ. 8 mA (je Spur bei US)
- Leiteranschluss: Leiteranschluss
- Montagehinweis: Derating beachten
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Schutzbeschaltung: Suppressordiode
- Statusanzeige: 5 x LED (gelb), 1 x LED (grün), 2 x LED (orange)
- Benennung: A1/A2
- Anwendung: Drehzahlwächter;Stillstandswächter;Drehrichtungsüberwachung
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: 3,5 A (Δt = 1 ms bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 1 A)
- Bemessungssteuerspeisestrom IS: typ. 55 mA
- Zeiten: Zeiten
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen 24 V Versorgung und I/Os zum Gehäuse
- Filterzeit: typ. 5 ms (an A1 bei Spannungseinbrüchen bei Us)
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e
- Safety Integrity Level (SIL): 3
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Benennung Eingang: Encodereingang
- Beschreibung des Eingangs: Sin/Cos;Diagnosefunktion: sin²(x) + cos²(x) = 1
- Anzahl der Eingänge: 1
- Fehleranzeige: 2 x LED (rot)
- Genauigkeit: 5 % (bezogen auf den parametrierten Grenzwert)
- Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC (NPN);16 V DC ... 28,8 V DC (PNP)
- Eingangsspannungsbereich "1"-Signal: 16 V DC ... 28,8 V DC (NPN);0 V DC ... 5 V DC (PNP)
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Leistungsaufnahme an US: typ. 1,32 W
- Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
- Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
- Eingangsstrombereich "0"-Signal: < 2 mA (NPN)
- Grenzfrequenz: max. 500 kHz
- Max. zulässiger Gesamtleitungswiderstand: 150 Ω
- Kurzschlussschutz: nein
- Reaktionszeit: siehe Anwenderhandbuch
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten;Encoder;Näherungsschalter
- Nennausgangsspannungsbereich: 16,7 V DC ... 26,3 V DC (US - 2,5 V)
- Messen: Messen
- Tastgrad: 55 % ... 95 %
- Impulsbreite: min. 20 µs
- Eingangsimpedanz: 120 Ω (je Spur)
- Digital: Näherungsschalterversorgung (24V/0V): Digital: Näherungsschalterversorgung (24V/0V)
- Sinus / Cosinus Signalform / Signalpegel: 0,8 VPP ... 1,2 VPP (Offset: 2,5 V ±20 %, Phasenverschiebung Spur A, B: 90° ±30°)
- Kategória výrobku
Rozširujúci modul
- Maximálny počet vstupov
3
- V
107.74 mm
- Dĺžka
113.6 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 113.6 x 22.61 x 107.74 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1105012
- Typ
PSR-M-EM4-SINCOS1-PI
- Spôsob montáže
Tragschienenmontage
- Hĺbka
113.6 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564089 Phoenix Contact PSR-M-EM4-SINCOS1-PI 1105012 Rozširujúci modul
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564089 Phoenix Contact PSR-M-EM4-SINCOS1-PI 1105012 Rozširujúci modul
Popis
Sicheres Erweiterungsmodul zur Überwachung von Stillstand, Drehzahl, Drehrichtung, Überwachung von 2 Achsen, NPN/PNP-Näherungsschalter, 1 x Sin/Cos-Encoder, TBUS-Schnittstelle, bis SIL 3, Cat. 4/PL e, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
