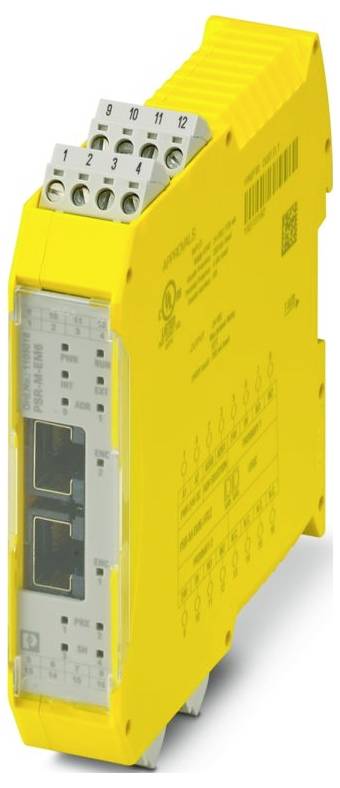

Phoenix Contact PSR-M-EM6-HTL2-SC 1105016 Rozširujúci modul
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (397,56 € / kus)
397,56 €
bez DPH.
Doprava zadarmo
Technické parametre
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 22,61 mm
- výška 112,58 mm
- Tiefe: 114,5 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Ochranný druh IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 7 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 3,22 W (UB = 28,8 V, IN1 = IN2 = 50 mA, UENC = 30 V)
- Schutzklasse: III
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: typ. 12 mA (je Spur bei US)
- Leiteranschluss: Leiteranschluss
- Montagehinweis: Derating beachten
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Schutzbeschaltung: Suppressordiode
- Statusanzeige: 1 x LED (grün), 2 x LED (orange);6 x LED (gelb)
- Benennung: A1/A2
- Anwendung: Drehzahlwächter;Stillstandswächter;Drehrichtungsüberwachung
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: 3,5 A (Δt = 1 ms bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 1 A)
- Bemessungssteuerspeisestrom IS: typ. 50 mA
- Zeiten: Zeiten
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen 24 V Versorgung und I/Os zum Gehäuse
- Filterzeit: typ. 20 ms (bei Spannungseinbrüchen bei Us)
- Performance Level (PL): e
- Safety Integrity Level (SIL): 3
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Benennung Eingang: Encodereingänge
- Beschreibung des Eingangs: HTL;IEC 61131-2 Typ 2
- Anzahl der Eingänge: 2
- Fehleranzeige: 2 x LED (rot)
- Genauigkeit: 5 % (bezogen auf den parametrierten Grenzwert)
- Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC (NPN);16 V DC ... 28,8 V DC (PNP)
- Eingangsspannungsbereich "1"-Signal: 16 V DC ... 28,8 V DC (NPN);0 V DC ... 5 V DC (PNP)
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Leistungsaufnahme an US: typ. 1,2 W
- Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
- Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
- Eingangsstrombereich "0"-Signal: < 2 mA (NPN)
- Grenzfrequenz: max. 300 kHz
- Max. zulässiger Gesamtleitungswiderstand: 150 Ω
- Kurzschlussschutz: nein
- Reaktionszeit: siehe Anwenderhandbuch
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten;Encoder;Näherungsschalter
- Nennausgangsspannungsbereich: 16,7 V DC ... 26,3 V DC (US - 2,5 V)
- Messen: Messen
- Tastgrad: 55 % ... 95 %
- Impulsbreite: min. 20 µs
- Digital: Näherungsschalterversorgung (24V/0V): Digital: Näherungsschalterversorgung (24V/0V)
- Sicherheitstechnische Daten: EN ISO 13849-1: Sicherheitstechnische Daten: EN ISO 13849-1
- HTL Signalform / Signalpegel: 11 V ... 30 V (Tastgrad Spur A, B: 50 % ±15 %, Phasenverschiebung Spur A, B: 90° ±40°)
- Kategória výrobku
Rozširujúci modul
- Maximálny počet vstupov
4
- V
112.58 mm
- Dĺžka
114.5 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 114.5 x 22.61 x 112.58 mm
- Pripojenie
skrutkové pripojenie
- Číslo výrobcu
1105016
- Typ
PSR-M-EM6-HTL2-SC
- Spôsob montáže
Tragschienenmontage
- Hĺbka
114.5 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564100 Phoenix Contact PSR-M-EM6-HTL2-SC 1105016 Rozširujúci modul
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564100 Phoenix Contact PSR-M-EM6-HTL2-SC 1105016 Rozširujúci modul
Popis
Sicheres Erweiterungsmodul zur Überwachung von Stillstand, Drehzahl, Drehrichtung, Überwachung von 2 Achsen, NPN/PNP-Näherungsschalter, 2 x HTL-Encoder, TBUS-Schnittstelle, bis SIL 3, Cat. 4/PL e, steckbare Schraubklemme, TBUS-Verbinder liegt bei
