Phoenix Contact PSR-PS22-1NO-1NC-24VDC-SC ochranné relé, 24 V/DC, 1 prepínací, (š x v x h) 6.8 x 93.1 x 102.5 mm, 270252

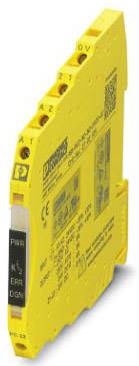

Žlté elektronické bezpečnostné reléové modul s viacerými prípojkami pre priemyselné aplikácie.

Ilustračný obrázok

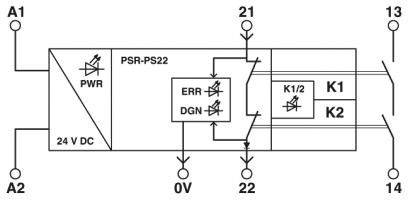

Elektrická schéma znázorňuje bezpečnostný modul PSR-PS22 s prepojeniami na svorky A1, A2, 21, 22, 13 a 14 pri 24 V DC.

Schéma zapojenia motora s PSR-PS22: Napájanie 24 V DC, vstupy A1, A2; výstupy K1, K2; zobrazuje prepojenie s logickým modulom a riadením motora.

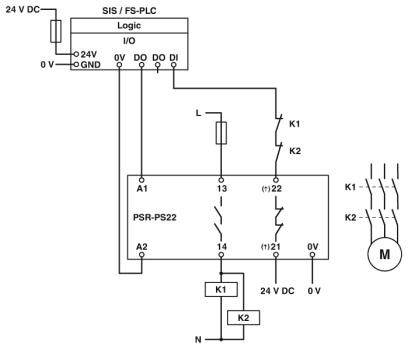

Schéma zapojenia znázorňuje elektrické prepojenie relé PSR-PS22 s motorom ovládaným svorkami, napájaným jednosmerným napätím 24V DC.

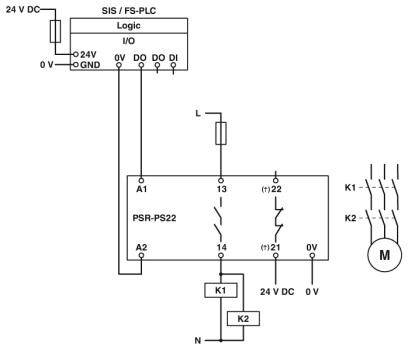

Elektrické schéma znázorňuje riadenie PLC, ktoré je prepojené s relé modulom a motorom. Komponenty: Logic, PSR-PS22, K1, K2. Prepojenia: 24V DC, 0V, I/O, L.

Schéma zapojenia bezpečnostného relé: zobrazuje pripájacie svorky (A1, A2, 13, 14, 21, 22), LED indikátory (PWR, ERR, DGN) a kontakty (K1, K2).

1/6

Ilustračný obrázok

Kategória výrobku

ochranné relé

Pripojenie

skrutkové svorky

Prevádzkové napätie

24 V/DC

Typ

PSR-PS22-1NO-1NC-24VDC-SC

Prevádzkové napätie max.

24 V/DC

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (158,53 € / kus)

158,53 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Spôsob montáže: montáž na DIN lištu
Materiál krytu: PBT
Materiál kontaktu: AgSnO2
Farba krytu: žltá
Typ pripojenia: skrutkové pripojenie
Menovité izolačné napätie: 250 V / AC
Dĺžka odizolovania: 12 mm
Závit skrutky: M3
Spínacia frekvencia: max. 1 Hz
Výstupná poistka: 6 A gL / gG
Stavový displej: 2 x zelené LED

Kategória výrobku: ochranné relé

Typ: PSR-PS22-1NO-1NC-24VDC-SC

Pripojenie: skrutkové svorky

Prevádzkové napätie: 24 V/DC

Prevádzkové napätie max.: 24 V/DC

Prevádzkové napätie: 24 V/DC (max)

Typ kontaktu: 1 prepínací

Spínacie napätie (max.): 250 V DC/AC

Max. spínací výkon: 60 mW

Safety Integrity Level, SIL: SIL 3

Vlastnosti: LED kontrolka

: IP20
IP54

Prevádzková teplota (min.): -40 °C

Prevádzková teplota (max.): +70 °C

Hĺbka: 102.5 mm

Šírka: 6.8 mm

V: 93.1 mm

Rozmer.: (š x v x h) 6.8 x 93.1 x 102.5 mm

Obsah: 1 ks

Hmotnosť: 0.1662 kg

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209855 Phoenix Contact PSR-PS22-1NO-1NC-24VDC-SC ochranné relé, 24 V/DC, 1 prepínací, (š x v x h) 6.8 x 93.1 x 102.5 mm, 270252

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209855 Phoenix Contact PSR-PS22-1NO-1NC-24VDC-SC ochranné relé, 24 V/DC, 1 prepínací, (š x v x h) 6.8 x 93.1 x 102.5 mm, 270252

Popis

Až SIL 3 podľa IEC 61508. Nútene vedené kontakty podľa EN 50205. Jednoduchý test podľa IEC 61508.
