Phoenix Contact PTCB E1 24DC/1-3A NO istič 1 spínací 1 ks

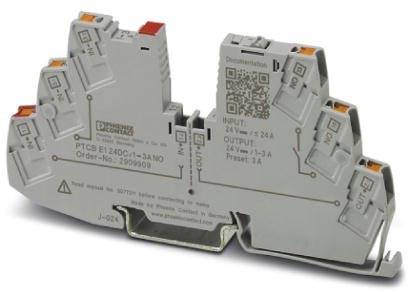

Elektronická súčiastka, pravdepodobne zariadenie na ochranu pred prepätím, s popiskami a konektormi pre vstupy a výstupy.

Ilustračný obrázok

Elektronický modul s viacerými portami a káblovými prípojkami, vertikálne umiestnený, zobrazuje farebne kódované káble pre jednoduché prepojenie.

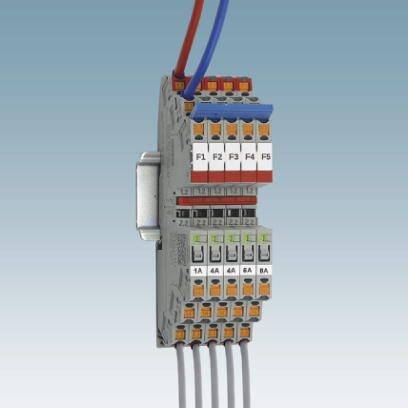

Modulárny systém distribúcie elektriny: Viaceré elektrické obvody prepojené káblami, hore červeno/modro označené, dole sivé.

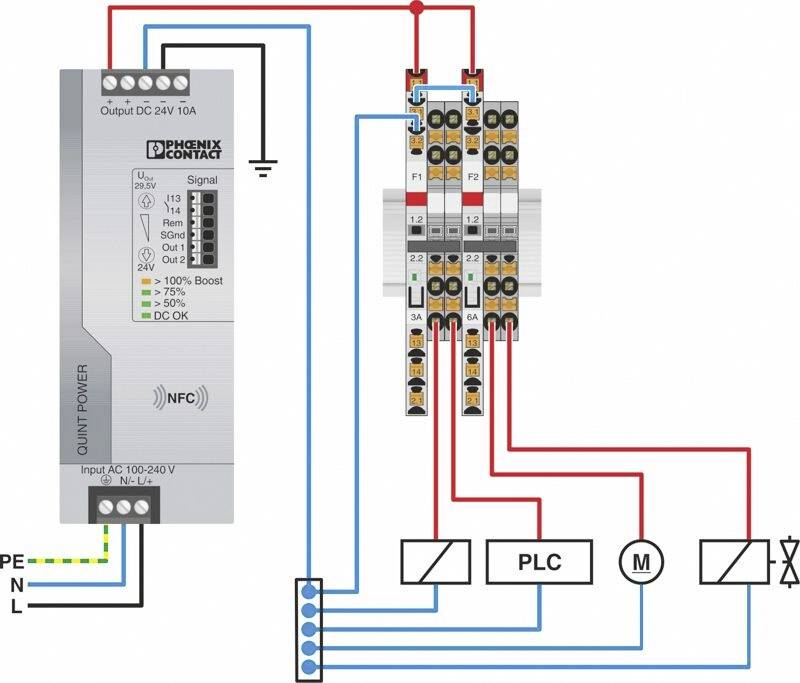

Schéma napájania: Zobrazuje zapojenie medzi jednosmernou výstupnou jednotkou, svorkovnicou, PLC a motorom.

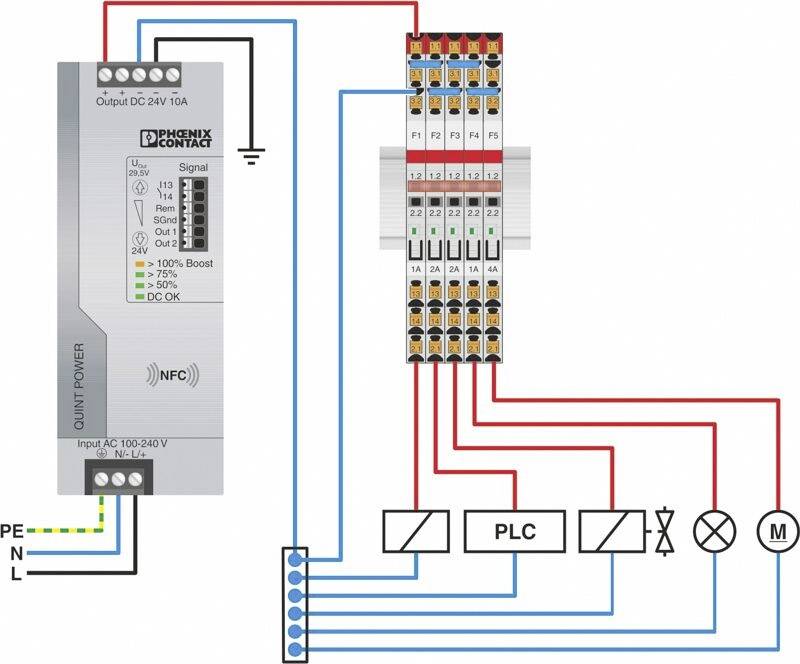

Schéma: Napájacia jednotka na ľavej strane s DC výstupom 24V, 10A, prepojená s viacerými svorkami, poistkami a PLC. Káble vedú k pripojeniu pre M.

Digitálny displej s číslami 10 a 21 v oranžových poliach a číslami 1.2, 2.2 v čiernej farbe. Jedna zelená a dve červené značky.

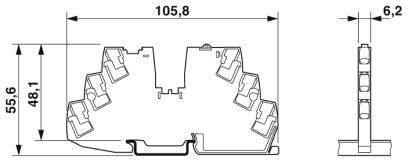

Technický výkres súčiastky s rozmermi: šírka 105,8 mm, výška 55,6 mm, hĺbka 6,2 mm. Profil zobrazuje komplexný tvar.

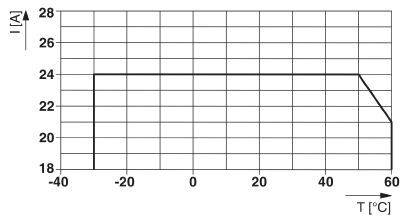

Graf zobrazuje prúd (I [A]) v závislosti od teploty (T [°C]). Prúd zostáva konštantný na úrovni 24 A v rozmedzí teplôt od -20°C do 50°C a následne klesá pri 60°C.

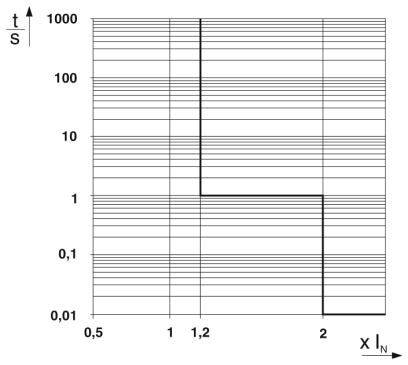

Logaritmický diagram zobrazuje krivku prúdu a času s osami 't/S' a 'X/In'. Zvislé línie v bodoch '1,2' a '2' zvýrazňujú konkrétne hodnoty.

1/9

Ilustračný obrázok

Kategória výrobku

istič

Prevedenie

Elektronický istič zariadenia

Pripojenie

pružinové pripojenie

Typ kontaktu

1 spínací

Farba

dopravná šedá

Datasheety: (PDF)

Doručenie: Pi 2. 10.

4 Ks

Počet

Celkom (34,14 € / kus)

34,14 €

bez DPH.

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V-0
Typ montáže: DIN lišta: 35 mm
Počet pólov: 1
Trieda ochrany: III
Prevedenie: Jednodielny modul montážnej lišty
Typ poistky: elektronická
Menovité impulzné napätie: 0,5 kV
Prevádzkové napätie: 18 V DC ... 27,5 V DC
Menovité napätie: 24 V DC
Menovitý prúd IN: 24 A DC (celkový prúdový vstup)
Zabezpečovací prvok: 4 A DC
Účinnosť:>99%
Pokojový prúd I0: typicky 12 mA
Strata výkonu: typicky 0,3 W (nečinnosť)
Čakacia doba po vypnutí kanála: 5 s (v prípade preťaženia / skratu)
Zníženie teploty: 21 A (celkový prúd pri 60 ° C)
Typ spúšte: E (elektronický)
Požadovaná záložná poistka: nevyžaduje sa, integrovaný prvok bezpečný proti poruchám
Dielektrická pevnosť: max. 35 V DC (záťažový obvod)
Pokles napätia: 0,06 V (pri 2 A)
Časový obvod zaťaženia pri vypnutí: ≤ 10 ms (v prípade skratu>2,0 x IN)
Prierez pevného vodiča: 0,2 mm² ... 4 mm²
Prierez drôtu AWG: 24 ... 14
Prierez vodiča, flexibilný, s drôtenou koncovkou s plastovou objímkou: 0,2 mm² ... 2,5 mm²
Prierez vodiča, flexibilný, s koncovým puzdrom bez plastového puzdra: 0,2 mm² ... 2,5 mm²
Prevádzkové napätie DC: 0 V DC ... 30 V DC
Prevádzkový prúd DC: 100 mA DC

Kategória výrobku: istič

Prevedenie: Elektronický istič zariadenia

Pripojenie: pružinové pripojenie

Typ kontaktu: 1 spínací

Farba: dopravná šedá

Min. teplota: +60 °C

Max. teplota: -30 °C

: IP20

Dĺžka: 55.6 mm

Šírka: 6.2 mm

V: 105.8 mm

Obsah: 1 ks

Typ: PTCB E1 24DC/1-3A NO

Rozmer.: (d x š x v) 55.6 x 6.2 x 105.8 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225786 Phoenix Contact PTCB E1 24DC/1-3A NO istič 1 spínací 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225786 Phoenix Contact PTCB E1 24DC/1-3A NO istič 1 spínací 1 ks

Popis

Jednoducho nastavte aplikácie, pretože je ich možné premosťovať na rad svorkovníc CLIPLINE Complete. Stavajte jednotlivo pre vhodnú ochranu, presne podľa vašich požiadaviek.

Tento text bol preložený strojovo.
