Phoenix Contact QPD CW 4PE2,5 2X9-16 BK 1403841 výkonová spojka, 1 ks

Čierny, valcovitý plastový kábový konektor s vrúbkovanými povrchmi. Vhodný na pripojenie káblov.

Ilustračný obrázok

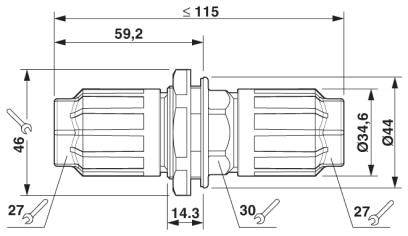

Technický výkres spojovacej súčasti s rozmermi: celková dĺžka ≤ 115 mm, ostatné rozmery označené; veľkosti kľúčov IX na 27 mm a 30 mm.

1/2

Ilustračný obrázok

Kategória výrobku

výkonová spojka

Prevedenie

skrutkovacie

Počet kontaktov

Pripojenie

IDC

Obsah

1 ks

Datasheety: (PDF)

Doručenie: St 29. 7.

41 Ks

Počet

Celkom (26,99 € / kus)

26,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Linkový konektor

Dodatočné informácie:

Technické parametre

Dizajn: QPD 5x2,5
Technológia pripojenia: pripojenie QUICKON
Veľkosť kľúča prevlečná matica: 27 mm
Uťahovacia matica: 10 Nm
Materiál izolácie jadra: PVC / PE / TPE / guma
Priemer jadra vrátane izolácie: 2 mm ... 3,8 mm
Vonkajší priemer kábla: 9 mm ... 16 mm
Teplota okolia (skladovanie / preprava): -40 ° C ... 100 °C
Menovité impulzné napätie (III / 3): 6 kV
Párovacie cykly:>= 50 (pripojenia QUICKON max. 10)
Materiál nosiča kontaktu: PA
Trieda horľavosti podľa UL 94: V0
Kategória prepätia: III
Stupeň znečistenia: 3
Bez halogénov: áno

Typ: QPD CW 4PE2,5 2X9-16 BK

Kategória výrobku: výkonová spojka

Prevedenie: skrutkovacie

Počet kontaktov: 5

Pripojenie: IDC

Farba: čierna

Obsah: 1 ks

Max. teplota: +100 °C

Menovitý prúd: 20 A

Min. teplota: -40 °C

Menovitý prúd - filter: 20 A

Menovité napätie: 690 V

Materiál kontaktu: postriebrená meď

: 16 bis 14

Číslo výrobcu: 1403841

Izolačný materiál: PA

Pólov: 5

Maximálny prierez: 2.5 mm²

Prierez min: 1 mm²

Rozsah prierezov: 1 - 2.5 mm²

Spĺňa RoHS: áno

: IP66
IP68
IP69K

Na stiahnutie

Datasheet

Datasheet 2136970 Phoenix Contact QPD CW 4PE2,5 2X9-16 BK 1403841 výkonová spojka, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2136970 Phoenix Contact QPD CW 4PE2,5 2X9-16 BK 1403841 výkonová spojka, 1 ks

Popis

Inovatívne a šetriace čas - rýchle pripojenie QUICKON pre úsporu času až 80% pri pripojení na mieste. Pohodlné: rýchla a jednoduchá montáž bez špeciálneho náradia. Extrémne robustný: kryt v triedach ochrany IP68 / IP69K a IK07 pre širokú škálu aplikácií. Bezpečné pripojenie pomocou polarizácie, aby sa zabránilo nesprávnemu pripojeniu a ochrane kontaktu prsta podľa DIN EN 0105. Jednoduché a bezpečné - pomocou káblového konektora je možné káble rýchlo opraviť alebo predĺžiť, v kombinácii s konektorom aj ako spojkové spojenie.
